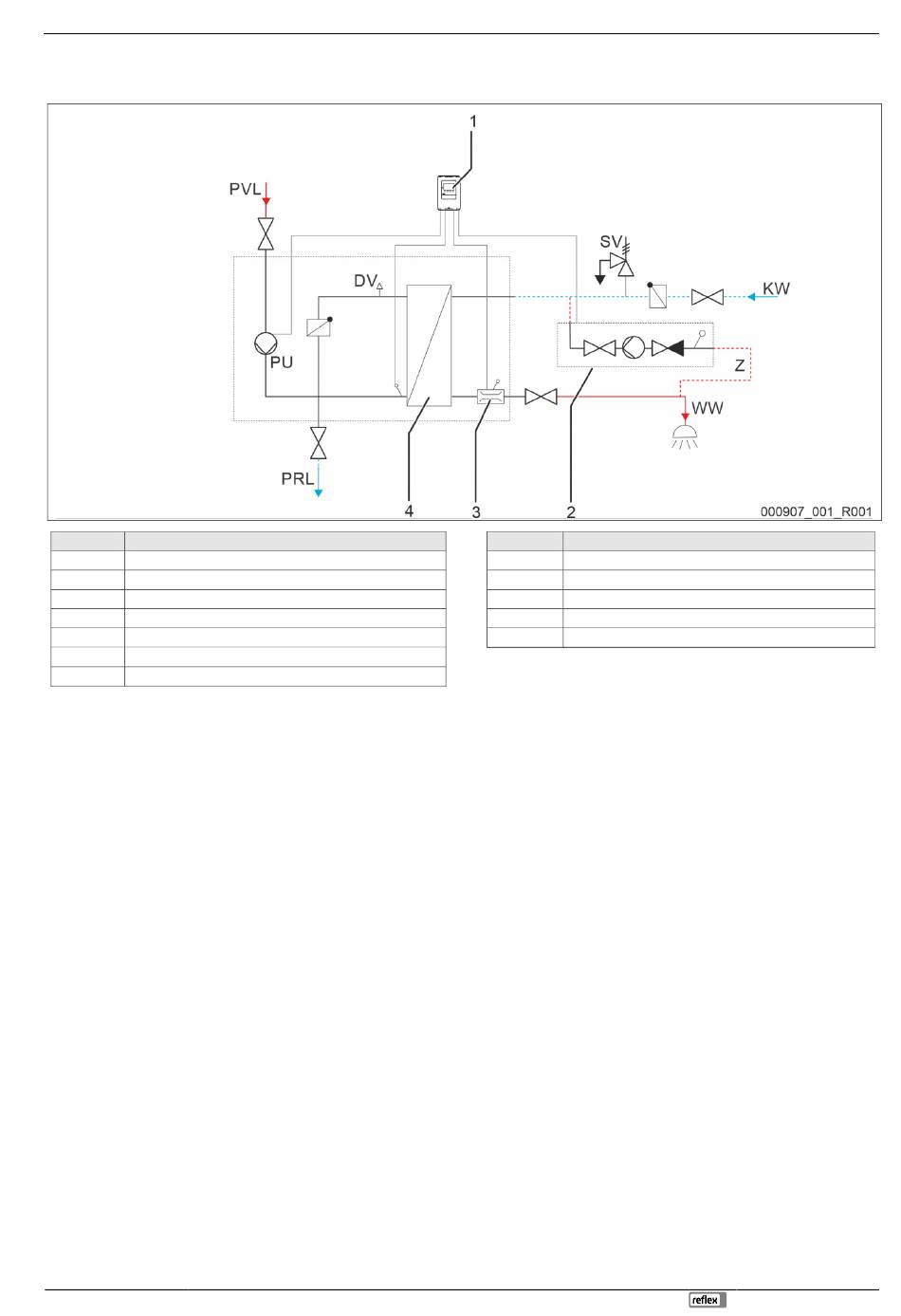

4.4 Fonction
Hydroflow XS-M
N° Composant
SV Soupape de sécurité (à préparer côté client)
DV Purgeur
PU Pompe
1 Régulateur
2 Unité de circulation (Accessoire en option)
3 Capteur de débit volumétrique avec sonde de température
4 Échangeur de chaleur
Régulateur
Le régulateur comprend le panneau de contrôle pour la saisie des paramètres. Les informations de la pompe, du capteur de débit volumétrique et des sondes de
température y sont indiquées.
Les instructions d'utilisation du régulateur sont jointes à la station d'eau potable.
Échangeur de chaleur
L'échangeur de chaleur sépare l'eau de chauffage du ballon tampon et l'eau potable des conduites. L'eau potable est chauffée dans l'échangeur de chaleur à la demande,
selon le principe du contre-courant.
Pompe
La pompe alimente l'Hydroflow en eau de chauffage chaude par le transport de l'eau de chauffage du ballon tampon à la station d'eau potable.
Capteur de débit volumétrique avec sonde de température
Le capteur de débit volumétrique détecte le débit volumétrique d'eau potable chauffée. La sonde de température détecte la température de l'eau potable.
Type de régulation
Hydroflow XS
Le régulateur est thermostatique. La température de l'eau chaude est réglée via une tête thermostatique.
Hydroflow S et Hydroflow M
Le régulateur est électrique. Le régulateur électrique est réglé via un panneau de contrôle intégré.
Station d'eau potable Reflex Hydroflow — 20.12.2023
N° Composant
KW Eau froide
WW Eau chaude
PVL Aller tampon
PRL Retour tampon
Z Circulation
