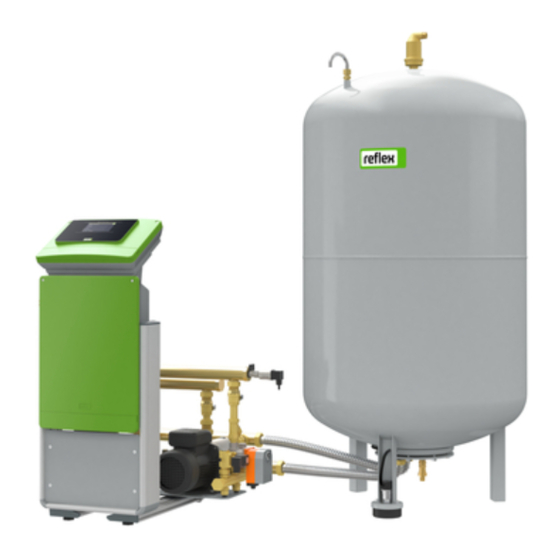

- Page 1 24.09.2015 Fonctionnement maître - esclave Variomat / Variomat Giga / Reflexomat Instructions de service...
-
Page 3: Table Des Matières
Messages de la commande ................................21 Control Basic ......................................21 Control Touch ...................................... 22 9 Annexe ......................................24 Service après-vente du fabricant Reflex ............................24 Fonctionnement maître - esclave — 24.09.2015 Français — 3... -
Page 4: Remarques À Propos Des Instructions De Service
Le câblage électrique des appareils doit être réalisé par un spécialiste conformément aux consignes nationales et locales en vigueur. Le fonctionnement maître - esclave ne doit être installé que par du personnel autorisé de la société Reflex Winkelmann. Remarque ! Les présentes instructions de service doivent être lues avec attention avant l'installation et respectées. -
Page 5: Fonction
Aperçu Fonction Le niveau d'eau est surveillé et maintenu dans les vases d’expansion d'un groupement de plusieurs appareils. L'installation maître prend en charge la commande de pression des installations esclaves. L'installation maître transmet la valeur de niveau actuelle aux installations esclaves via la conduite de signal RS-485. -
Page 6: Raccordement
Raccordement Raccordement Raccordez la conduite de signal RS-485 pour le fonctionnement maître - esclave sur les cartes mères des commandes. Le raccordement ne doit être réalisé que par un spécialiste (électricien) conformément aux consignes nationales et locales en vigueur. Procédez comme suit : 1. -
Page 7: Raccordement De Rs-485 Avec La Commande Control Basic
Raccordement Raccordement de RS-485 avec la commande Control Basic Danger – Électrocution ! • Danger de blessures mortelles par choc électrique. Même après avoir débranché la fiche de secteur, certains composants de la carte de l’appareil peuvent rester sous tension (230 V). –... -
Page 8: Raccordement De Rs-485 Avec La Commande Control Touch
Raccordement Raccordement de RS-485 avec la commande Control Touch Danger – Électrocution ! • Danger de blessures mortelles par choc électrique. Même après avoir débranché la fiche de secteur, certains composants de la carte de l’appareil peuvent rester sous tension (230 V). –... -
Page 9: Commande
Commande Commande Manipulation du panneau de commande 5.1.1 Control Basic Champ de commande de la commande Control Basic. Error Auto Qui t Menu Auto Stop Manual 7 6 5 000088_001_R001 Error-LED Basculement dans le menu « précédent » • La DEL erreur s'allume en cas de message de défaut Display Auto •... -
Page 10: Control Touch
Commande 5.1.2 Control Touch Champ de commande de la commande Control Touch ST OP ST OP AUT O AUT O 000039_001_R001 Ligne d'état Valeur d'affichage Touche « Mode manuel » Touches « ▼ » / « ▲ » • Pour les contrôles du fonctionnement. •... -
Page 11: Réglage Des Paramètres De La Commande
Commande Réglage des paramètres de la commande 5.2.1 Control Basic Représentation de la commande Control Basic à titre d'exemple. Pour la saisie des paramètres, procédez comme suit : 1. Basculez en mode manuel en appuyant sur la touche « Manual ». 0 bar XXX XXX XXX XXX 2. - Page 12 Commande 8. Passez au point suivant de la liste, « Différence de pression maximale ». Diff. de pression max. : – Ce paramètre n'est pas pertinent dans l'installation maître et n'a pas besoin d'être dPmaxSL = 1,0 bar saisi. – Saisir le paramètre dans les installations esclaves.
-
Page 13: Control Touch
Commande 5.2.2 Control Touch Représentation de la commande Touch Control sur un exemple de Variomat avec une pompe. Pour la saisie des paramètres, procédez comme suit : 1. Activez la commande au niveau de l'interrupteur principal de Variomat VS 2.1 la partie de commande. - Page 14 Commande Réglages > Service 5. Naviguez par défilement jusqu'à la fonction « Maître / Esclave ». 6. Activez la fonction « Maître / Esclave » Maître / Esclave > – La commande passe dans la plage de sélectionnée. Commande de liaison > Carte SD >...
- Page 15 Commande Réglages > Service > Maître / Esclave 9. Réglez l'adresse correspondante pour la fonction maître ou esclave. (240) Adresse – Saisir le numéro de l'adresse avec les touches. – Confirmer la saisie avec la touche « OK ». 2,9 bar Remarque ! Sélection des adresses avec un exemple de cinq appareils.
- Page 16 Commande Réglages > Service > Maître / Esclave 12. Actionnez la touche « Nombre d'esclaves ». (240) Adresse (241) Maître / Esclave (242) Nombre d'esclaves (243) Différence de pression max. 1 bar 2,9 bar Réglages > Service > Maître / Esclave 13.
- Page 17 Commande Réglages > Service > Maître / Esclave 15. Saisissez la valeur de différence de pression maximale de l'installation. (243) Différence de pression max. – Ce paramètre n'est pas pertinent dans l'installation maître et n'a pas besoin d'être saisi. – Saisir le paramètre dans les installations esclaves.
- Page 18 Commande Réglages > Service > Maître / Esclave 18. Appuyez sur la touche « Différence de niveau max. ». (244) Temporisation de commutation (245) Différence de niveau max. (246) Bloquer message 29 PFK ? 2,9 bar Réglages > Service > Maître / Esclave 19.
- Page 19 Commande 21. Sélectionnez la fonction souhaitée : Réglages > Service > Maître / Esclave • « Non » (246) Bloquer message 29 PFK ? – Sélectionner cette fonction pour l'installation maître. – Le message « 29 défaut de communication » est émis sur le contact sans potentiel.
-
Page 20: Mise En Service
Le maintien de pression des installations esclaves est pris en charge par la commande de l'installation maître. Remarque ! La fonction esclave des Variomat n'est active que lorsque le maintien de pression est en fonctionnement. En cas de dégazage du Variomat, la fonction esclave est bloquée pendant son cycle. -
Page 21: Messages De La Commande
Messages de la commande Messages de la commande Si l'installation maître ne transmet aucune donnée aux installations esclaves pendant plus de 5 secondes, toutes les installations esclaves passent en mode autonome, afin d'assurer le fonctionnement du système. Si une installation esclave ne répond pas à l'appel des données de l'installation maître au bout de 5 reprises, le message «... -
Page 22: Control Touch
Messages de la commande Control Touch Le message « Attention défaut 29 communication » s'affiche sur Variomat VS 2.1 l'installation maître. Procédez comme suit : 800 l 1. Appuyez sur la touche « Message d'erreur ». Attention 2,9 bar 25 % Défaut... - Page 23 Messages de la commande Messages actuels La sélection pour l'élimination du message d'erreur s'affiche. 4. Contrôlez l'installation en suivant la sélection. 29 Communication Solution : – Contrôler le réglage de configuration – Contrôler le câble du module – Remplacer le module si besoin 2,9 bar Si le défaut est éliminé, le message d'erreur peut être acquitté.
-
Page 24: Annexe
Annexe Annexe Service après-vente du fabricant Reflex Service après-vente central du fabricant Standard : N° de téléphone : +49 (0)2382 7069 - 0 N° de téléphone du service après-vente du fabricant : +49 (0)2382 7069 - 9505 Fax : +49 (0)2382 7069 - 523 E-mail : service@reflex.de... - Page 26 Reflex Winkelmann GmbH Gersteinstraße 19 59227 Ahlen, Germany Telefon: +49 (0)2382 7069-0 Telefax: +49 (0)2382 7069-588 www.reflex.de...
