DEFIGARD/PHYSIOGARD Touch 7
rouge
noir

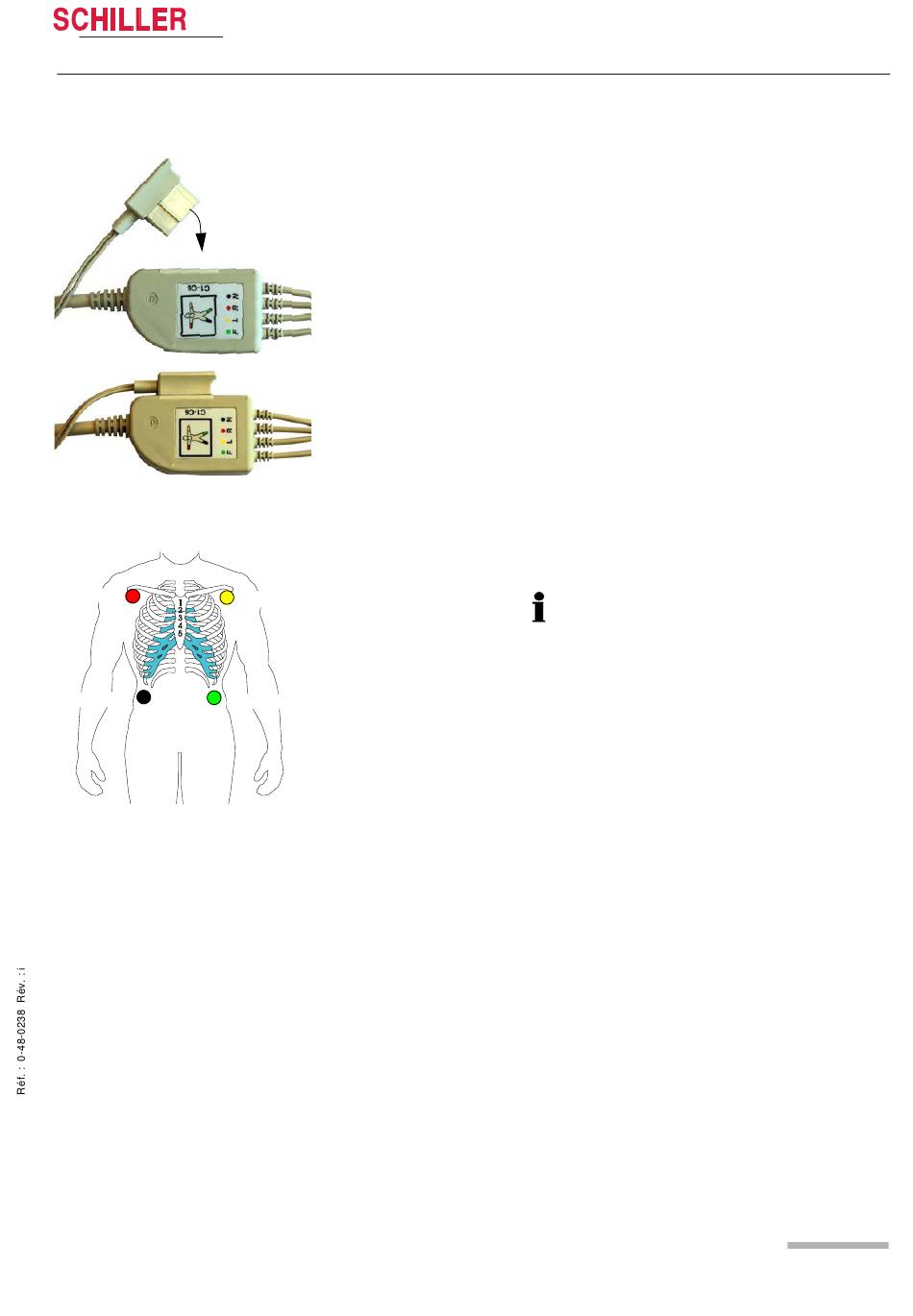

Fig. 4.4
Câble à 4 brins
4.4.2
Utilisation d'un câble patient à 4 ou 10 brins pour ECG
Câble patient à 4+6 brins ECG
Le câble à 4+6 brins est un câble composé de deux parties qui fournit les quatre élec-
trodes de monitorage (périphériques) standard tout en offrant la possibilité d'ajouter
les 6 brins thoraciques pour fournir un ECG diagnostic de 12 dérivations complet sans
avoir à changer de câble ni à retirer les électrodes périphériques.
Câble à 4 brins
Voir les pages suivantes pour l'emplacement de l'électrode du câble 4 fils. Branchez
le connecteur d'obturation à la jonction du câble.
Câble à 10 brins
Le placement des électrodes pour le câble à 10 brins est le même que pour le câble
à 10 brins standard décrit dans les pages suivantes. Le connecteur d'obturation doit
être retiré et le connecteur pour les 6 brins supplémentaires doit être placé dans la
prise se trouvant à la jonction du câble.
4.4.3
Branchement d'un câble patient 4 brins pour ECG
Jaune
Lorsque le câble d'un patient et les électrodes de défibrillation sont connectés, vous
pouvez sélectionner la touche de signalisation de la fréquence cardiaque en touchant
vert
la première courbe (ECG:II standard) sur l'écran et en sélectionnant ECG Defi. La pre-
mière courbe affichée est utilisée pour calculer la fréquence cardiaque, à moins que
la source de FC ne soit réglée à Pleth.
ECG et monitorage de la fréquence cardiaque
Monitorage
4
4.4
Page 51
