DAT FIIND CĂ:
Această broşură descrie instrucţiunile pentru utilizarea şi întreţinerea panourilor de control seria ESC plus.
Aceasta va trebui să fie, după citire, păstrată cu grijă.
Inainte de a instala şi conecta panoul citiţi cu atenţie instrucţiunile descrise în continuare.
Producătorul îşi declină orice responsabilitate in caz de accidente sau daune cauzate de neglijenţa sau nerespectarea instrucţiunilor
descrise în această broşură. Instalarea va trebui să fie în conformitate cu directivele autorităţilor locale şi cu reglementările în vigoare,
precum şi cu standardele de tehnică bună şi instalare specială pe care se operează.
1.1
CONVENŢII FOLOSITE ÎN MANUAL:

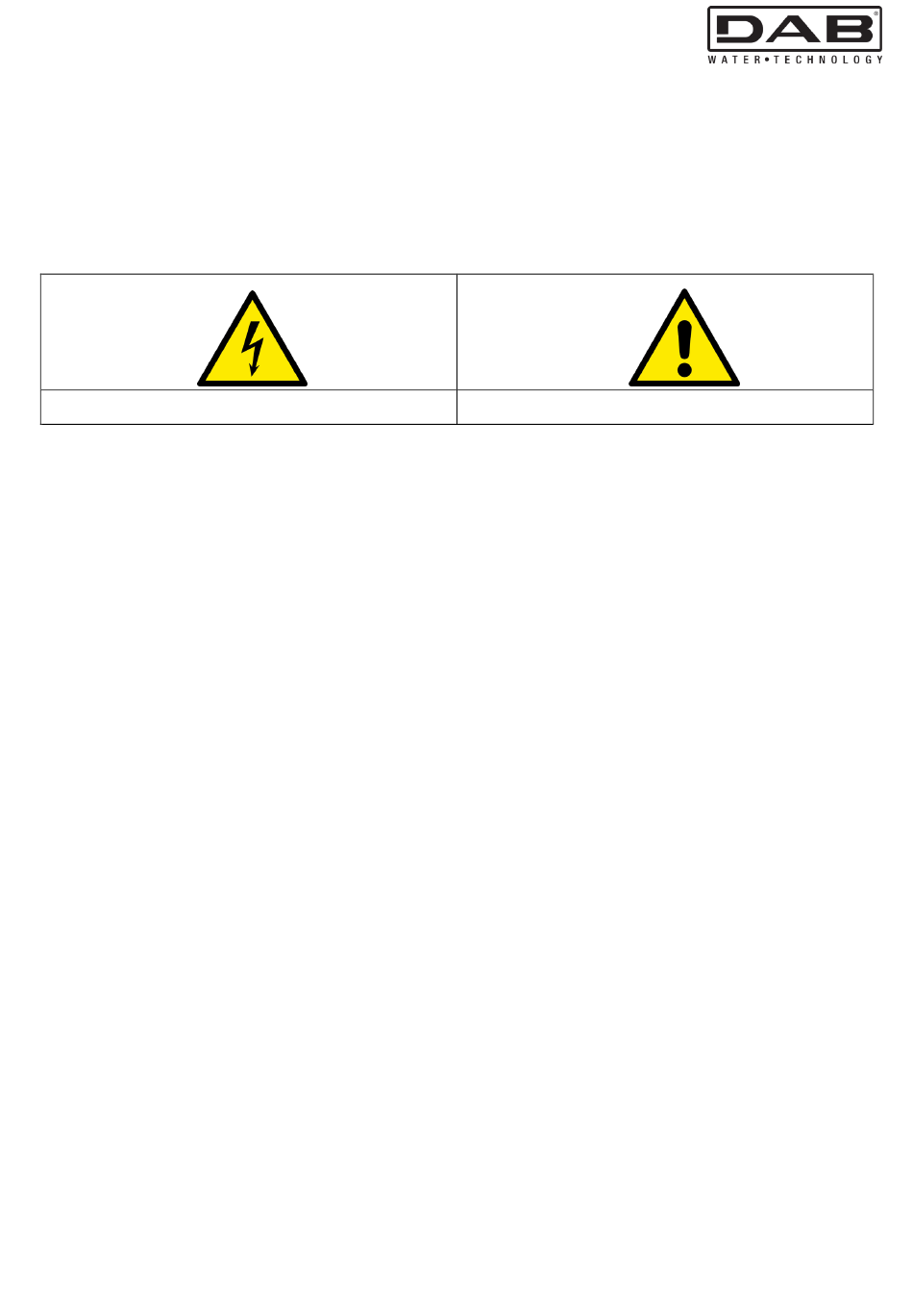

Acest simbol indică un posibil risc de natură electrică
2
GENERALITĂŢI:
ESC plus este produs in următoarele dimensiuni: :
ESC plus 3M pentru sarcini monofazate până la un maxim de 18A nominali (230V).
ESC plus 4T pentru sarcini monofazate până la un maxim de 9A nominali (400V sau 230V).
ESC plus 10T pentru sarcini trifazate până la un maxim de 20A nominali (400V sau 230V).
ESC plus 15T pentru sarcini trifazate până la un maxim de 30A nominali (400V sau 230V).
3
DESCRIERE:
ESC plus este livrat, în dotarea sa standard, cu următoarele funcţii:
- Pornirea şi oprirea direct în linia (DOL) motorului/pompei;
- Protectie împotriva supraîncărcării;
- Protecţie împotriva supratensiunii/subtensiunii;
- Protecţie împotriva scurtcircuitului;
- Protecţie împotriva funcţionării pe gol;
- Protecţie împotriva funcţionării cu două fire (trifazat).
3.1
FUNCŢIONARE:
L'ESC plus a fost studiat pentru a funcţiona cu electropompe, scufundate şi de suprafaţă, dar poate fi folosit cu orice motor electric
asincron.
Cu o singură versiune se poate getiona o largă gamă de electropompe.
Calibrarea curentului nominal este efectuată prin programarea cu butoane pe partea din faţă a panoului.
In caz de eşec fază, suprasarcină sau supratensiune, sistemul opreşte motorul [OVERLOAD], după un timp care simulează intervenţia unui
releu termic de protecţie a motorului.
In caz de suprasarcină sistemul efectuează automatic 3 teste, cu pauze progresive (10, 20, 40 min.) pentru a verifica dacă condiţiile de
suprasarcină persistă, semnalând starea de aşteptare cu mesajul intermitent OL (OVERLOAD). Dacă în timpul unui test curentul coboară
sub valoarea intervenţiei setate, alarma este resetată şi ESC plus continuă funcţionarea normală.
Dacă după cele 3 teste persistă condiţia de suprasarcină ESC plus dă alarmă prin mesajul fix OL şi rămâne blocat până la o resetare
manuală (a se vedea 3.2.13).
Sistemul impotriva mersului pe gol nu are nevoie de sonde (din cauza erorilor şi costurilor suplimentare) dar este efectuat controlând
valoarea lui COSϕ (factor de putere) absorbit de motor.
Dacă merge pe gol (lipsa apei) sistemul efectuează automat 4 teste, cu pauze progresive (10, 22, 45, 90 min.) pentru a permite restaurarea
apei in puţ, semnalând starea de aşteptare cu mesajul SB (stand-by). Dacă in timpul unui test se detectează prezenţa apei, alarma este
resetată şi ESC plus continuă funcţionarea normală.
Dacă după cele 4 teste persistă condiţia de suprasarcină ESC plus dă alarma prin mesajul UL şi rămâne blocat până la o resetare manuală
(a se vedea 3.2.13).
ROMANA
Acest simbol indică un subiect de o deosebită importanţă
