Consignes de sécurité et mesures de protection
1.3 Remarques relatives à d'éventuels dégâts
matériels
ATTENTION
Endommagement de la vanne à boisseau sphérique par des
impuretés !
La présence d'impuretés (particules solides, etc.) dans les
canalisations risque d'endommager la vanne à boisseau
sphérique !
Ö L'exploitant de l'installation est responsable du nettoyage des
canalisations de l'installation.
Ö Rincer les canalisations avant toute mise en service.
Ö Respecter la pression maximale admissible pour la vanne à
boisseau sphérique et pour l'installation.
Endommagement de la vanne à boisseau sphérique en cas
d'utilisation d'un fluide inapproprié !
La vanne à boisseau sphérique est dimensionnée pour un fluide
aux propriétés définies. L'emploi de fluides différents risque
d'endommager la vanne à boisseau sphérique.
Ö Utiliser la vanne à boisseau sphérique uniquement avec des
fluides qui correspondent aux critères de dimensionnement
indiqués à la commande.
Endommagement de la vanne à boisseau sphérique par des
vibrations dans l'installation !
Ö En cas de fortes vibrations dans l'installation, sécuriser la
vanne à boisseau sphérique manuelle avec un dispositif de
verrouillage contre tout actionnement involontaire.
ATTENTION
Endommagement de la vanne à boisseau sphérique ou fuites
en cas de couple de serrage trop faible ou trop élevé !
Les composants de la vanne à boisseau sphérique doivent être
serrés selon des couples de serrage prescrits. L'application de
couples de serrage différents peut entraîner des fuites ou
endommager la vanne à boisseau sphérique.
Ö Des composants trop serrés sont soumis à une usure
excessive.
Ö Des composants trop lâches peuvent être à l'origine de fuites.
Ö Respecter les couples de serrage prescrits, voir tableau 15-1
au chapitre « 15.1.1 Couples de serrage ».
Endommagement de la vanne à boisseau sphérique en cas
d'augmentation non conforme de la pression !
Qu'il soit ouvert ou fermé, le corps d'une vanne à boisseau
sphérique renferme une petite quantité de fluide.
Ö Utiliser une vanne à boisseau sphérique équipée d'un
perçage d'équilibrage de pression en option s'il existe un
risque que le fluide contenu dans le boisseau fermé soit
chauffé par un phénomène extérieur. (Éviter une
augmentation non conforme de la pression due à un
changement d'état des agrégats.)
1-4
Endommagement de la vanne à boisseau sphérique en cas
d'utilisation d'outils inappropriés !
L'usage d'outils inappropriés risque d'endommager la vanne à
boisseau sphérique.
Ö Les travaux réalisés sur la vanne à boisseau sphérique
nécessitent des outils appropriés, voir chapitre
« 15.1.3 Outillage ».
Endommagement de la vanne à boisseau sphérique dû à un
lubrifiant inapproprié !
Le recours à des lubrifiants inappropriés risque de corroder la
surface et de l'endommager.
Ö Le matériau de la vanne à boisseau sphérique requiert un
lubrifiant spécifique, voir chapitre « 15.1.2 Lubrifiants ».

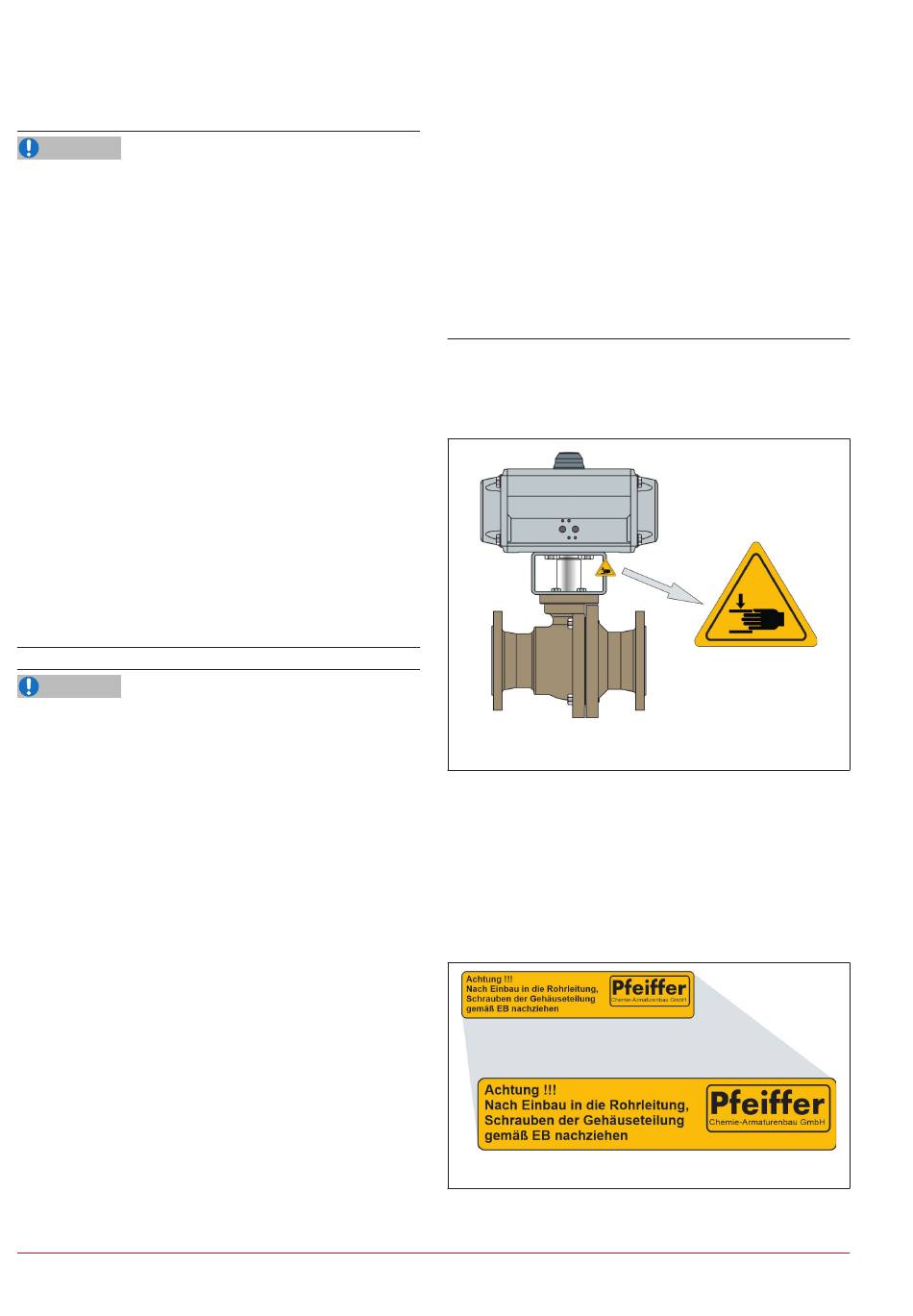

1.4 Avertissements sur l'appareil
Avertissement relatif aux pièces en mouvement
Fig. 1-1 :
Avertissement relatif aux pièces en mouvement
Introduire les mains dans la console alors que l'alimentation
pneumatique du servomoteur est active et raccordée présente un
risque de pincement dû aux mouvements de rotation de la tige
de servomoteur et de l'arbre de commande. À la demande de
l'exploitant, il est possible d'appliquer un message
d'avertissement sur la vanne.
Remarque concernant le resserrage des vis du corps
Fig. 1-2 :
Remarque concernant le resserrage des vis du corps
Sous réserve de modifications des dimensions et des types.
EB 20b_FR
Édition Décembre 2023
