3 Description du produit

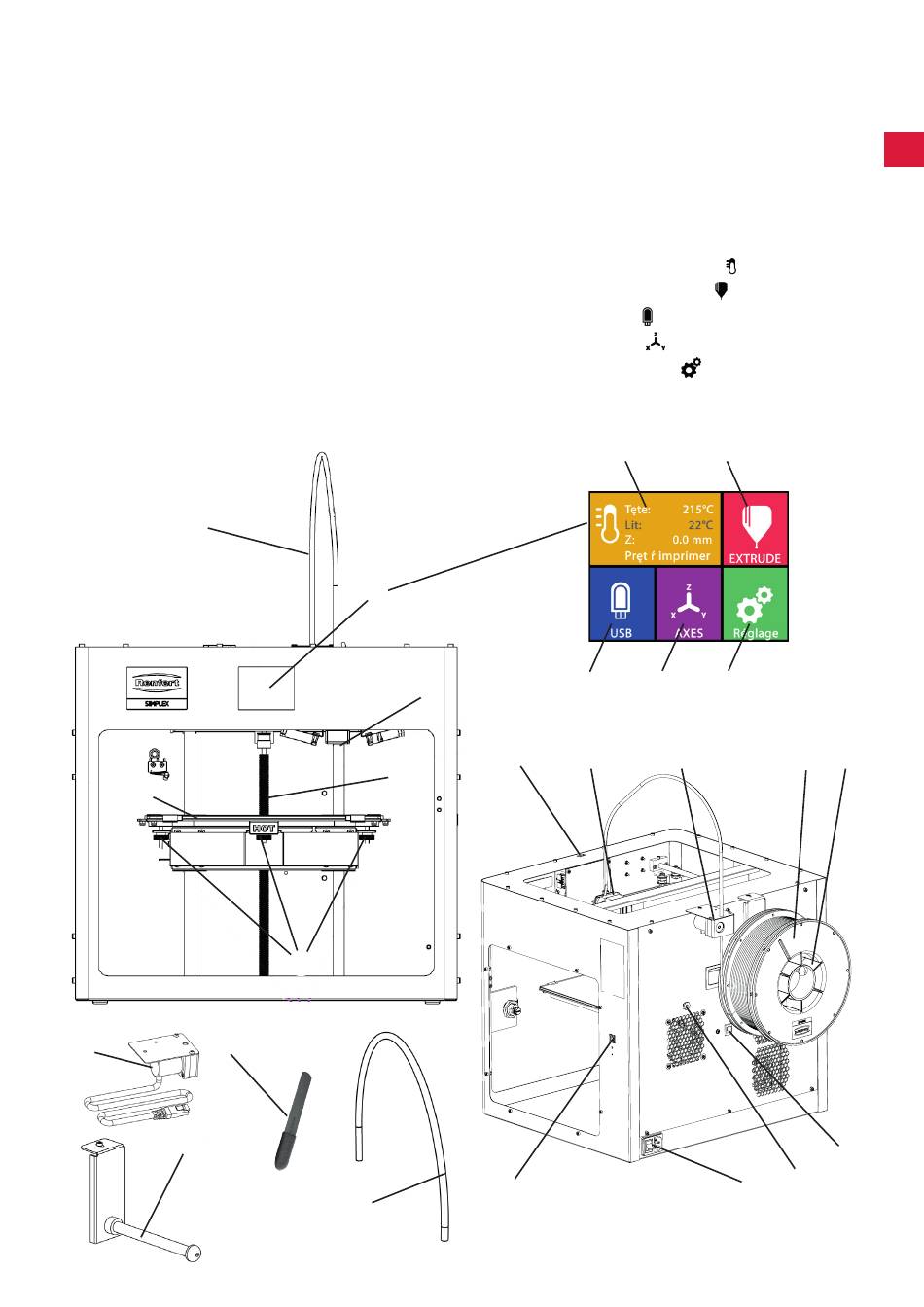

3.1 Composants et éléments fonctionnels
1
Écran tactile LCD / Menu principal
2 Tube de guidage de filament
3 Buse
4
Lit d»impression (plaque de verre amovible
avec film Kapton appliqué)
5
Têtes de nivellement
6 Broche d'axe Z
7 Support de bobine de filament
8
Bobine de filament
9 Capteur de filament
10 Extrudeuse
11 Port USB A pour clé USB
2
4
16
9
7
1
3
6
5
2
- 7 -
12 Port USB B pour l'ordinateur
13 Interrupteur Marche/Arrêt / Raccordement
au secteur
14 Raccordement du capteur de filament
15 Raccordement du ventilateur de capot
16 Jauge de niveau
17 Menu TEMPÉRATURE
18 Menu EXTRUDEUSE
19 Menu USB
20 Menu AXES
21 Menu RÉGLAGE
17
19 20
11 10
12
18
21
9 7
8
14
15
13
Fig. 1
