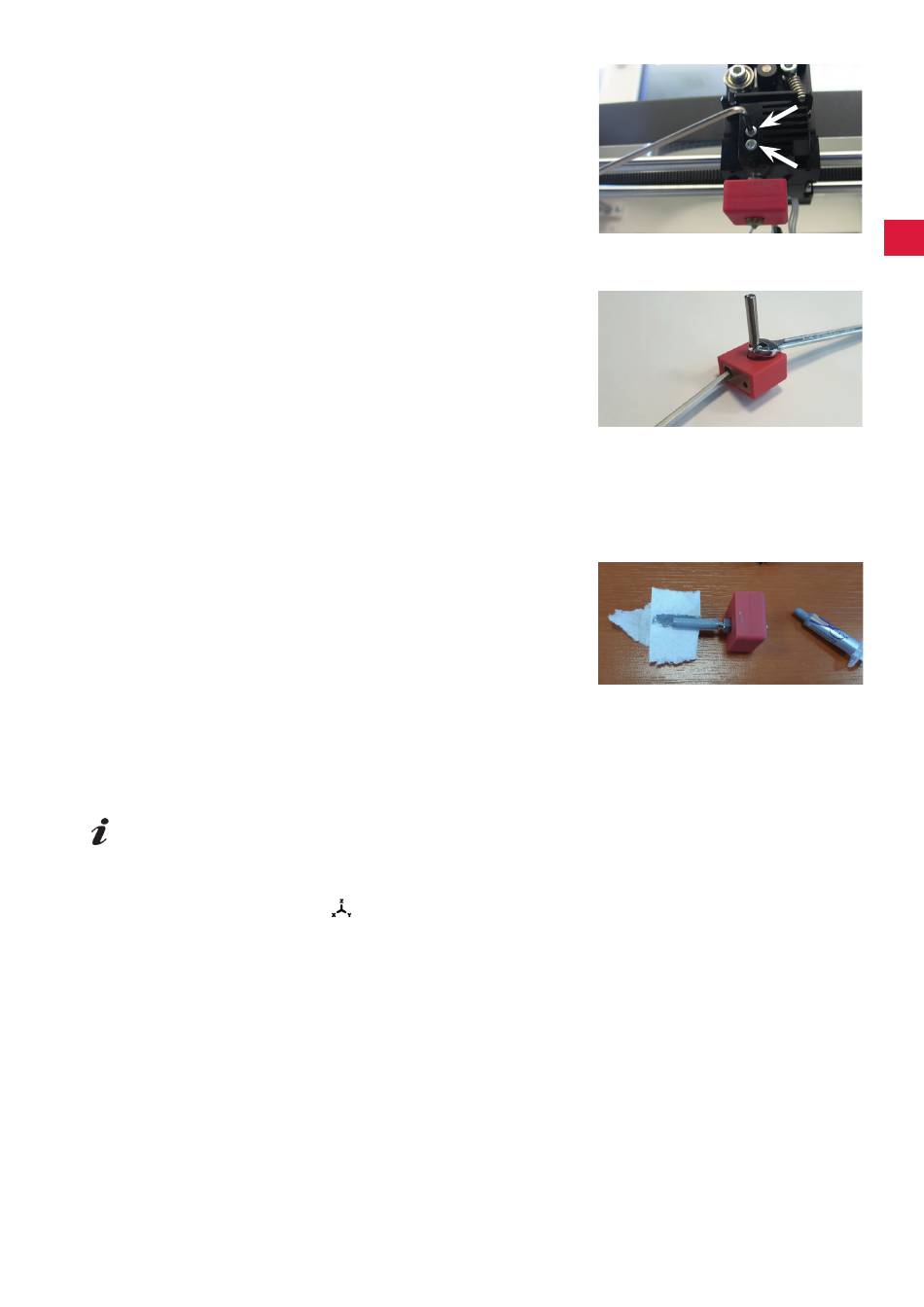

⇒ Aflojar los dos tornillos del disipador de calor y saque la unidad
de tobera hacia abajo�
Solo afloje los tornillos, no los desenrosque.
⇒ Introduzca la llave Allen más grande en el orificio del cartucho
calentador y desenrosque el disyuntor.
⇒ A continuación, desenrosque la tobera, sujetándola de nuevo
con la llave Allen�
11.4.1 Montaje de la tobera
⇒ Atornille la nueva tobera y el disyuntor, sujetándolos de nuevo
con la llave Allen
⇒ Limpie el Heatbreak y lubríquelo con pasta pasta termoconduc-
tora (véase volumen de suministro).
Recomendado:
• Halnziye HY810 pasta
- Conductividad térmica:
- Resistencia térmica:
- Temperatura de servicio: -30 - 280 °C
⇒ Deslice la unidad de tobera en el disipador de calor desde abajo y vuelva a apretar los dos tornillos�
⇒ Para el resto del montaje, proceda en orden inverso al descrito anteriormente�
11.5 Colocación de una nueva cinta Kapton
La cinta Kapton de la cama de impresión se desgasta con el tiempo o puede ser dañada por la
tobera debido a una calibración incorrecta o a la retirada de los modelos impresos.
La sustitución de la cinta Kapton es importante para maximizar la calidad de la impresión si la antigua
cinta Kapton tiene problemas / daños.
⇒ Seleccione el menú EJES
⇒ Mueva la cama de impresión a una posición que sea ventajosa para retirar la placa de impresión.
⇒ Doble las dos pinzas metálicas de la parte delantera de la cama de impresión hacia un lado�
⇒ Levante la placa de impresión ligeramente en la parte delantera y tire de ella hacia adelante para sa-
carla de las pinzas metálicas traseras�
⇒ Retire la antigua cinta Kapton despegándola de la placa de vidrio�
⇒ Limpie la superficie de la placa de impresión con acetona.
⇒ Retire la película de plástico protectora (guárdela para un uso posterior) de la cara adhesiva de la nue-
va cinta Kapton�
⇒ Aplique un poco de limpiacristales a la placa de impresión y a la cara adhesiva de la cinta Kapton para
poder colocarla correctamente en la placa de impresión�
⇒ Coloque la cinta Kapton en la placa de impresión de manera que la distancia a los lados opuestos sea
aproximadamente la misma�
⇒ Una vez que el posicionamiento es correcto, coloque la película protectora (que se retiró al principio)
sobre la nueva cinta Kapton para evitar arañazos y daños durante el siguiente proceso.
⇒ Presione el exceso de líquido entre la placa de impresión y la cinta Kapton con un objeto fino pero
firme (por ejemplo, una tarjeta de crédito usada).
> 4,63 W/m-K
< 0,0078 °C/W
(Fig. 9).
- 33 -
es
Fig. 78
Fig. 79
Fig. 80
