La commande à distance renvoie une information immédiate à
l'unité intérieure et, de la sorte, elle adapte intelligemment les
performances de l'unité à la demande de chauffage de volume.
De cette manière, il n'y a pas de démarrage/d'arrêt fréquent de
l'unité ou il n'y a pas de trop grosses fluctuations de température
dans les pièces à chauffer. Cette commande à distance dispose
également d'une fonction logique intelligente qui contrôle le
chauffage de volume combiné et la demande d'eau chaude
sanitaire (par ex. si la température de la pièce baisse de plus de
3°C pendant le fonctionnement de l'eau chaude sanitaire, l'unité
retournera automatiquement au chauffage de volume). Il n'y a
pas de commande à distance près de l'unité. Pendant les
opérations de Service, une commande à distance additionnelle
peut être raccordée par le technicien.
I

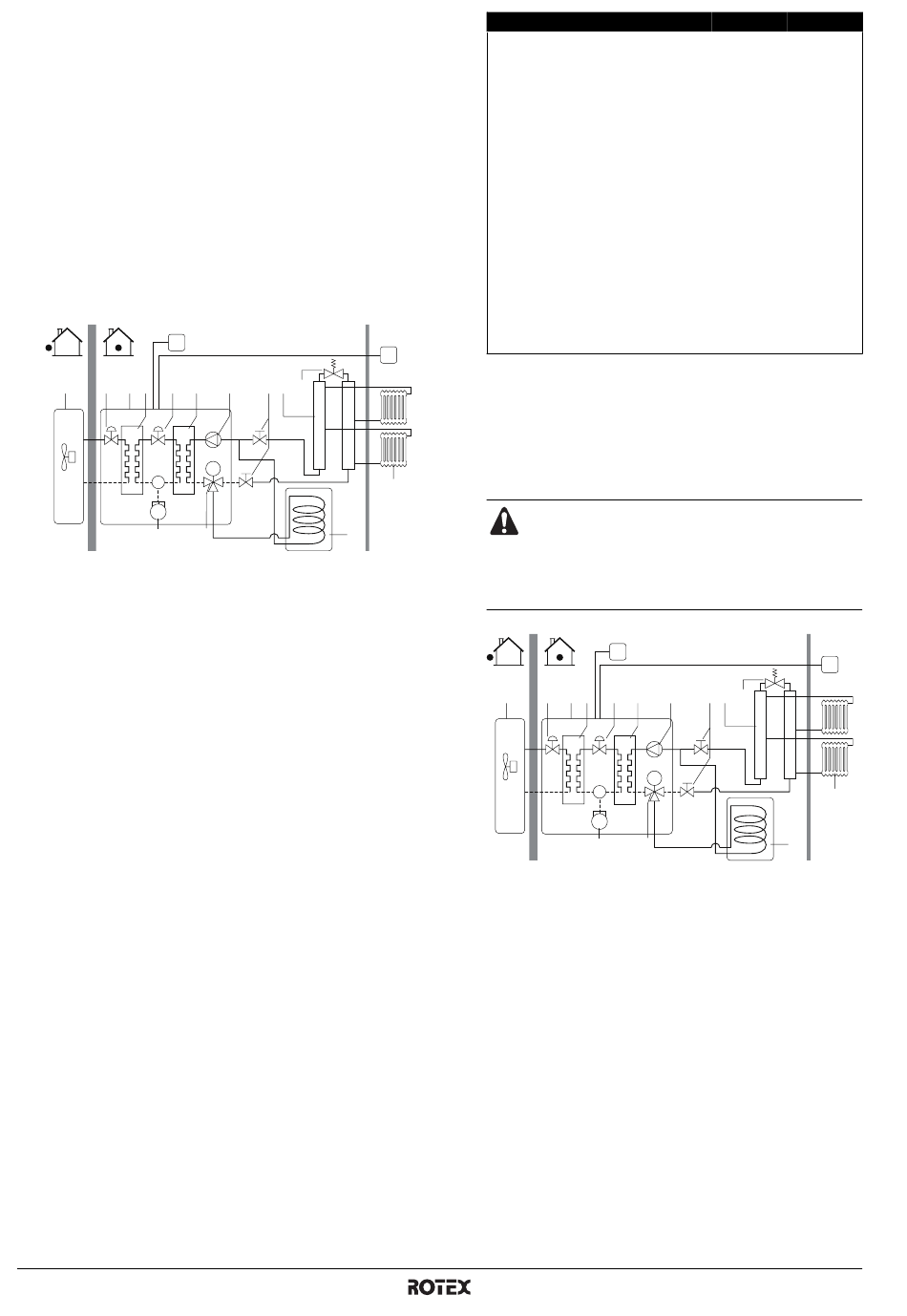

Application 2
Chauffage de volume et chauffage de l'eau chaude sanitaire
avec une commande à distance installée avec l'unité, et une
autre commande à distance installée dans la salle de séjour.
C2
1
12
2
3
12
5
1
Unité extérieure
2
Unité intérieure
3
Echangeur thermique
de réfrigérant
4
Echangeur thermique
d'eau
5
Compresseur
6
Pompe
7
Vanne d'arrêt
8
Vanne à 3 voies
motorisée (option)
9
Ballon d'eau chaude
sanitaire (option)
La commande à distance renvoie une information immédiate à
l'unité intérieure et, de la sorte, elle adapte intelligemment les
performances de l'unité à la demande de chauffage de volume.
De cette manière, il n'y a pas de démarrage/d'arrêt fréquent de
l'unité ou il n'y a pas de trop grosses fluctuations de température
dans les pièces à chauffer. Cette commande à distance dispose
également d'une fonction logique intelligente qui contrôle le
chauffage de volume combiné et la demande d'eau chaude
sanitaire (par ex. si la température de la pièce baisse de plus de
3°C pendant le fonctionnement de l'eau chaude sanitaire, l'unité
retournera automatiquement au chauffage de volume). La
commande à distance principal (C1) est installée dans la salle
de séjour et peut accéder à tous les réglages (maître). La
deuxième commande à distance (C2) ne peut pas accéder aux
réglages de programmation et sur place (esclave).
Manuel d'installation
3
A
4
6
7
10 13
M
8
9
10
Collecteur (non fourni)
11
Radiateur (non fourni)
12
Vanne d'expansion
électronique
13
Vanne de dérivation
(non fournie)
C1
Commande à distance
(maître)
C2
Commande à distance
en option (esclave)
A
Lieu d'installation
B
Salle de séjour
Mode ON/OFF
Mode ON/OFF du chauffage de l'eau
sanitaire
Réglage de la température d'eau de
sortie
Réglage de la température ambiante
Mode discret ON/OFF
Mode ON/OFF de loi d'eau
Réglage de l'horloge
Définition de la programmation des
temporisations
Mode ON/OFF du programmateur de
temporisation
Réglages sur place
Affichage de code d'erreur
Test de fonctionnement
B
Sonde d'ambiance
C1
Se reporter au chapitre
page 16
distance maître et esclave.
I
Application 3
Chauffage de volume et chauffage de l'eau chaude sanitaire
avec une seule commande à distance installée avec l'unité et le
thermostat d'ambiance extérieur installé dans la salle de séjour.
11
En option, le thermostat d'ambiance Rotex RKRTR ou
RKRTW peut être raccordé au système Rotex. Rotex
ne peut garantir ni le bon fonctionnement, ni la fiabilité
du système si un autre thermostat est utilisé. Pour ces
raisons, Rotex ne peut donner aucune garantie sur le
système dans pareil cas.
1
12
1
Unité extérieure
2
Unité intérieure
3
Echangeur thermique
de réfrigérant
4
Echangeur thermique
d'eau
5
Compresseur
6
Pompe
7
Vanne d'arrêt
8
Vanne à 3 voies
motorisée (option)
Il y a seulement une commande ON/OFF du thermostat
d'ambiance. Il n'y a pas de fonction logique intelligente pour le
chauffage de volume. Lorsqu'il y a une demande simultanée de
chauffage de volume et d'eau chaude sanitaire, le fonction-
nement de l'eau chaude sanitaire est effectué conformément au
fonctionnement minimum et maximum du programmateur.
"Travaux de câblage électrique" à la
concernant le raccordement de la commande à
C1
2
3
12
4
6
7
M
5
8
9
10
11
12
13
C1
T
A
B
Unité intérieure pour système de pompe à chaleur air à eau
Maître
Esclave
Utilisable
Utilisable
Utilisable
Utilisable
Utilisable
Utilisable
Utilisable
Utilisable
Utilisable
Utilisable
Utilisable
Utilisable
Utilisable
Utilisable
Utilisable
—
Utilisable
—
Utilisable
—
Utilisable
Utilisable
Utilisable
Utilisable
Utilisable
—
A
B
T
10 13
11
9
Ballon d'eau chaude
sanitaire (option)
Collecteur (non fourni)
Radiateur (non fourni)
Vanne d'expansion
électronique
Vanne de dérivation
(non fournie)
Commande à distance
Thermostat d'ambiance
Lieu d'installation
Salle de séjour
RKHBRD011~016ADV17+Y17
4P403581-1B – 2017.09
