Rotex RKHBRD011ADV17 Manuel D'installation page 32

Thermostat d'ambiance extérieur
Lorsque la température de réchauffement est atteinte, la poursuite du
réchauffement du ballon d'eau chaude sanitaire sera décidée par les
conditions thermiques du thermostat d'ambiance extérieur et les
dispositifs de temporisation programmés par l'installateur.

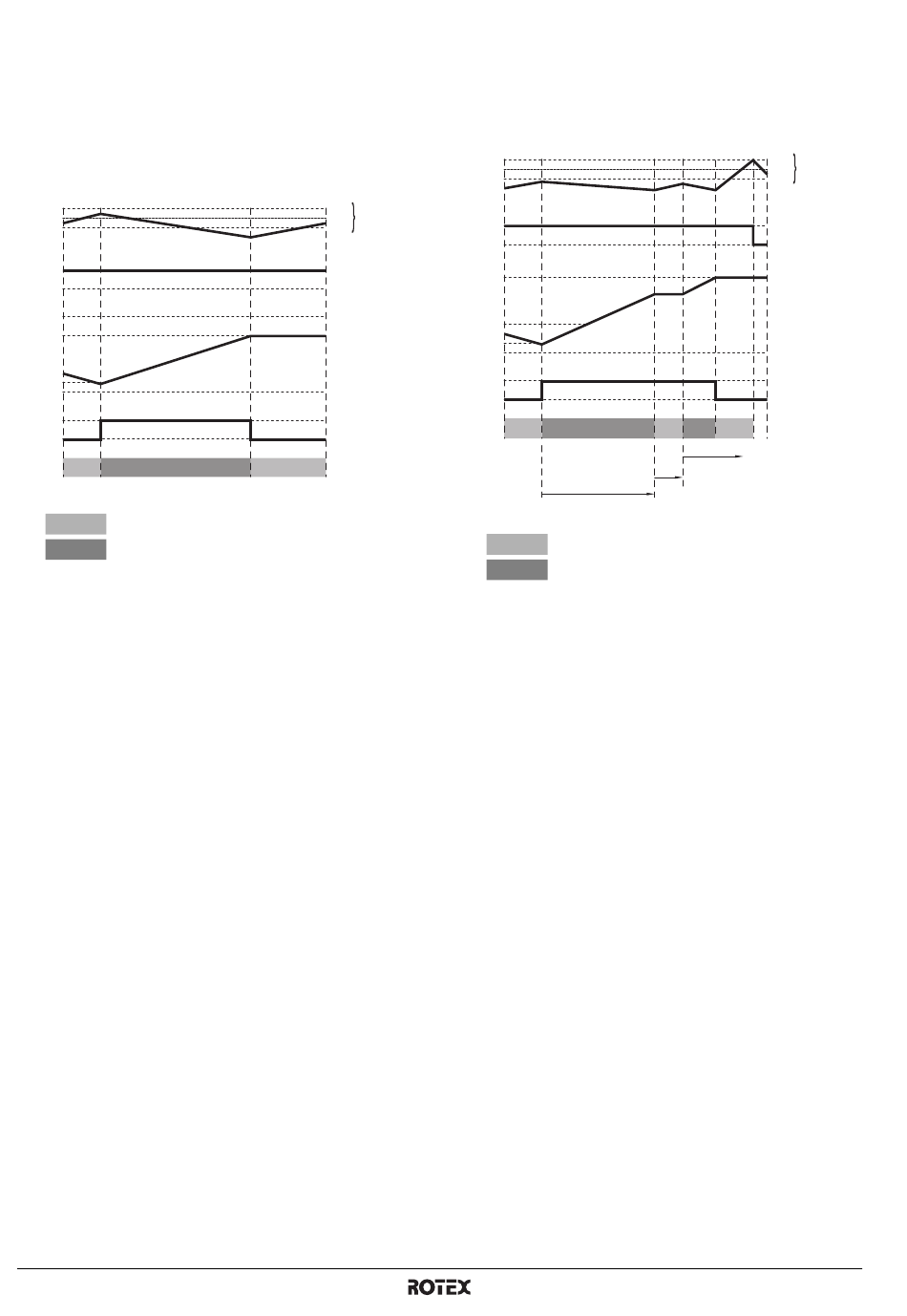

1 Fonctionnement de réchauffement
Si une demande de chauffage de volume et d'eau sanitaire
(réchauffement) intervient simultanément, l'eau sanitaire sera
chauffée jusqu'à la température de réchauffement maximale,
puis le chauffage de volume démarrera de nouveau.
E
D
J
C
H
B
A
A Utilisation
Chauffage de volume
Chauffage de l'eau sanitaire
B Demande thermo ON de réchauffement d'eau chaude
sanitaire
C Température du ballon d'eau chaude sanitaire
D Demande thermo ON de température ambiante
E Température ambiante de la commande à distance
F Température de limite inférieure d'eau chaude sanitaire
G Température limite supérieure d'eau chaude sanitaire
(température de stockage maximum possible) [b-03]
H Température minimum de réchauffement d'eau chaude
sanitaire [b-00]
J Température maximum de réchauffement d'eau chaude
sanitaire [b-01]
K Point de consigne de thermostat d'ambiance extérieur
L Hystérèsis ON/OFF du thermostat d'ambiance extérieur
ON MARCHE
OFF ARRET
Manuel d'installation
29
+X°C
L
K K
–X°C
ON
OFF
G
75°C
F 35°C
ON
OFF
2 Fonctionnement de stockage
Lors d'une demande simultanée de chauffage de volume et
d'eau chaude sanitaire (stockage), l'eau sanitaire sera chauffée
conformément au programmateur, puis le chauffage de volume
démarrera de nouveau conformément au programmateur.
Ensuite, le chauffage d'eau sanitaire redémarrera conformément
au programmateur, et cela continuera jusqu'à ce que le point de
consigne de stockage soit atteint.
E
D
C
J
H
B
A
A Utilisation
Chauffage de volume
Chauffage de l'eau sanitaire
B Demande thermo ON de stockage d'eau chaude sanitaire
C Température du ballon d'eau chaude sanitaire
D Demande thermo ON de température ambiante
E Température ambiante de la commande à distance
F Température de limite inférieure d'eau chaude sanitaire
G Température limite supérieure d'eau chaude sanitaire
(température de stockage maximum possible) [b-03]
H Température minimum de réchauffement d'eau chaude
sanitaire [b-00]
J Température maximum de réchauffement d'eau chaude
sanitaire [b-01]
K Point de consigne de thermostat d'ambiance extérieur
L Hystérèsis ON/OFF du thermostat d'ambiance extérieur
ON MARCHE
OFF ARRET
1 Durée de fonctionnement minimale pour le chauffage de
l'eau sanitaire (d'abord 30 minutes [d-01])
2 Intervalle de temps d'arrêt minimum pour le chauffage de
l'eau sanitaire (d'abord 15 minutes [d-02])
3 Durée de fonctionnement maximale pour le chauffage de
l'eau sanitaire (d'abord 30 minutes [d-01])
Unité intérieure pour système de pompe à chaleur air à eau
+X°C
K K
L
–X°C
ON
OFF
G 75°C
F
35°C
ON
OFF
3
2
1
RKHBRD011~016ADV17+Y17
4P403581-1B – 2017.09
