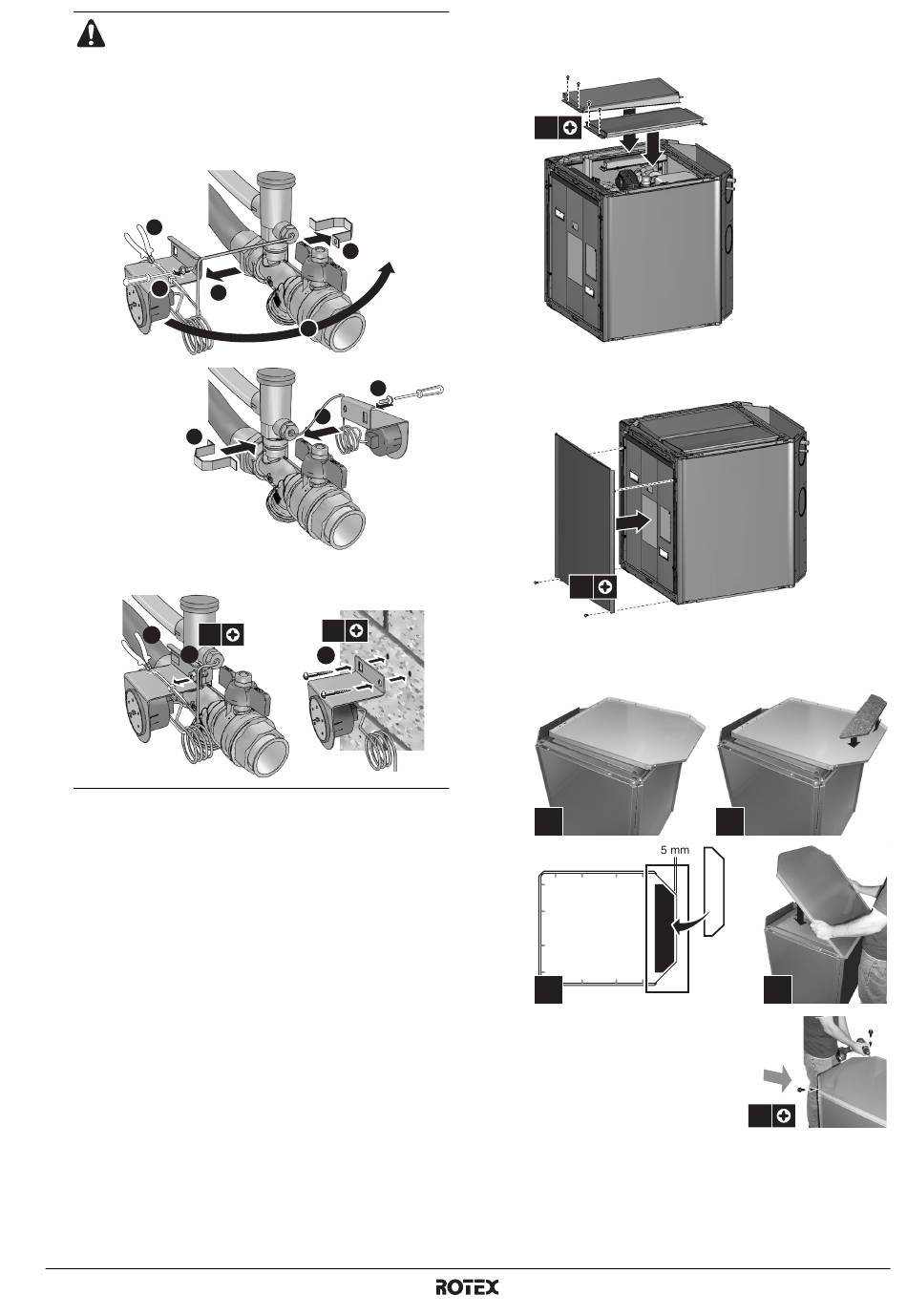

Il est très important d'avoir une bonne visibilité sur le
manomètre. La position du manomètre peut être
changée comme le montre la figure suivante.
S'assurer que le tube capillaire n'entre pas en contact
avec des bords tranchants et empêcher autant que
possible de plier le tube capillaire.
I
Changer la position du manomètre lorsque le
tuyau est du côté gauche de l'unité.
1
2
3
5
I
Montage du manomètre contre un mur (les 2 vis
sont à prévoir).
1x
1
2
I
Effectuer les travaux de tuyauterie décrits dans le chapitre
"Branchement des tuyauteries" à la page
I
Remplir le système d'eau comme décrit dans le chapitre
"Remplissage d'eau" à la page
I
Effectuer les travaux de câblage électrique décrits dans le
chapitre
"Travaux de câblage électrique" à la page
I
Pour rendre le boîtier complètement étanche, boucher les trous
à défoncer avec du mastic ou du matériau d'isolation (à préparer
sur place).
I
Effectuer les vérifications avant fonctionnement comme décrit
dans le chapitre
"Mise en route et configuration" à la page
RKHBRD011~016ADV17+Y17
Unité intérieure pour système de pompe à chaleur air à eau
4P403581-1B – 2017.09
3
4
6
5
2x
3
13.
15.
16.
20.
I
Fermer l'unité.
1 Fixer le panneau supérieur de l'unité avec les vis
appropriées.
4x
2 Remettre le(s) panneau(x) de décoration avant et latéral
restant(s) sur l'unité à l'aide des vis appropriées.
2x
3 Coller la plaque isolante (accessoire) à l'intérieur du panneau
de
décoration
supérieur
ci-dessous.
1
3
4 Fixer le panneau de décoration
sur le dessus de l'unité avec les
vis appropriées. Si un ballon
d'eau chaude sanitaire (option)
est installé, se reporter au
manuel d'installation du ballon
d'eau chaude sanitaire.
conformément
à
la
figure
2
4
2x
Manuel d'installation
12
