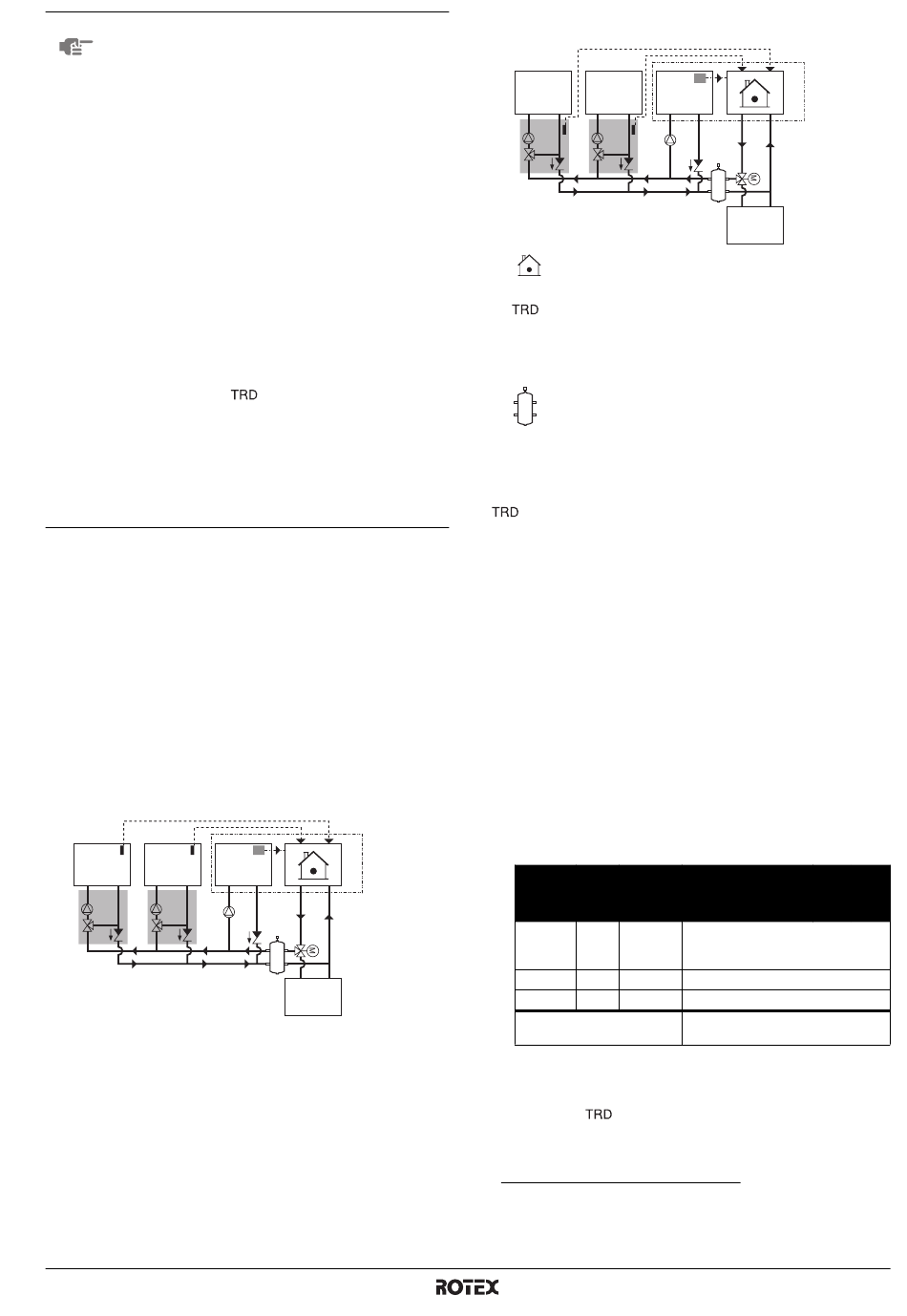

I
REMARQUE
Si le système est configuré conformément au
schéma A, la fonction de régulation sur la sonde
de la commande à distance (est sur OFF par
défaut si le point de consigne multiple est
sélectionné) ainsi que le thermostat d'ambiance
additionnel (en remplacement de la régulation sur
la sonde de la commande à distance) ne peuvent
être utilisés.
I
La valeur de température d'eau de la commande
à distance est ignorée lorsque le schéma A est
actif.
I
Il incombe à l'installateur de s'assurer qu'aucune
situation indésirée puisse se produire (par ex.
températures d'eau trop élevées vers les boucles
de chauffage au sol, etc.).
I
Il incombe à l'installateur de s'assurer que le
circuit d'eau est bien équilibré (par ex. lorsqu'une
demande d'eau chaude sanitaire se présente, il y
aura suffisamment de débit vers les autres
appareils également, etc.)
I
Rotex ne propose aucun dispositif de réduction de
température (
la possibilité d'utiliser des points de consigne
multiples.
I
Il est recommandé d'utiliser uniquement la
fonction de stockage automatique pour le
chauffage d'eau sanitaire lors de l'utilisation du
schéma A (avec une température de point de
consigne élevée).
Régulation avec points de consigne multiples conformément au
schéma B
La configuration de base du schéma de points de consigne multiples
B est le même que celui de la conception classique; et donc aucun
chauffage d'eau sanitaire ni de volume n'est possible simultanément.
Le schéma B de points de consigne multiples se concentre sur le
fonctionnement du chauffage de volume et permet d'utiliser plusieurs
points de consigne d'eau en combinaison avec la commande à
distance ou le thermostat d'ambiance extérieur.
La configuration du schéma B permet 3 points de consigne de
chauffage de volume et 1 point de consigne d'eau chaude sanitaire.
Les entrées de demande de chauffage peuvent être mis en œuvre de
2 manières différentes (choix de l'installateur):
I
signal thermo ON/OFF (du thermostat d'ambiance extérieur)
Space 1
Space 2
TRD
TRD
RKHBRD011~016ADV17+Y17
Unité intérieure pour système de pompe à chaleur air à eau
4P403581-1B – 2017.09
). Ce système offre uniquement
A
Space 0
DHW
I
signal de statut (actif/inactif) du dispositif de réduction de
température correspondant
Space 1
Space 2
TRD
TRD
Unité intérieure
DHW
Ballon d'eau chaude sanitaire
Dispositif de réduction de température
Space 0
Volume 0
Space 1
Volume 1
Space 2
Volume 2
Bouteille de compensation
A
Contrôle thermostatique ambiant classique avec sonde
d'ambiance de la commande à distance et thermostat
d'ambiance extérieur
Volume 0, n'utilisant pas un dispositif de réduction de la température
(
), doit toujours être associé au point de consigne de
température d'eau le plus élevé et peut être contrôlé par la sonde
d'ambiance de la commande à distance ou par le thermostat
d'ambiance extérieur. Les réglages de volume 0 peuvent être faits
sur la commande à distance (comme pendant le fonctionnement
(1)
normal
).
Les connexions électriques de l'unité doivent être faites sur la carte
PCB de demande en option.
La configuration du schéma B se fait au moyen des réglages sur
place:
1
Sélectionner le schéma approprié: [7-02]=1
Activer le point de consigne multiple 1: [7-03]=0 © [7-03]=1
2
Activer le point de consigne multiple 2: [7-04]=0 © [7-04]=1
3
Entrer le point de consigne multiple de température 1: [A-03]
(voir ci-dessous)
Entrer le point de consigne multiple de température 2: [A-04]
(voir ci-dessous)
Exemple de configuration:
Point
de
con-
Réglage
signe
sur place
Volume 0
65°C
Com-
mande à
distance
Volume 1
45°C
[A-03]
Volume 2
35°C
[A-04]
Eau de pompe à chaleur
résultante
Le schéma B peut également être utilisé pour effectuer un zonage
multiple primaire (si toutes les températures de points de consigne
sont sélectionnées de la même façon, aucun dispositif de réduction
de température (
) n'est nécessaire).
(1) Lors de l'utilisation de la fonction automatique avec loi d'eau pour le réglage de
volume 0, il faut s'assurer que la température la plus basse possible du point de
consigne flottant de volume 0 (y compris la valeur de décalage négative possible)
est supérieure au point de consigne de température des volumes 1 et 2.
Cela signifie que le réglage sur place [3-03] de volume 0 doit être supérieur au
point de consigne de température des volumes 1 et 2.
A
Space 0
DHW
Statut du thermostat
OFF
ON
OFF
OFF
OFF
ON/OFF ON
ON
OFF
ON/OFF OFF
ON
OFF
65°C
45°C
45°C
Manuel d'installation
OFF
OFF
ON
35°C
32
