Contrôle de température ambiante de la commande à distance
Lorsque la température de réchauffement est atteinte, la poursuite du
réchauffement du ballon d'eau chaude sanitaire jusqu'à la
température de stockage sera décidée par le thermostat d'ambiance
de la commande à distance pour empêcher que la température
ambiante descende trop.

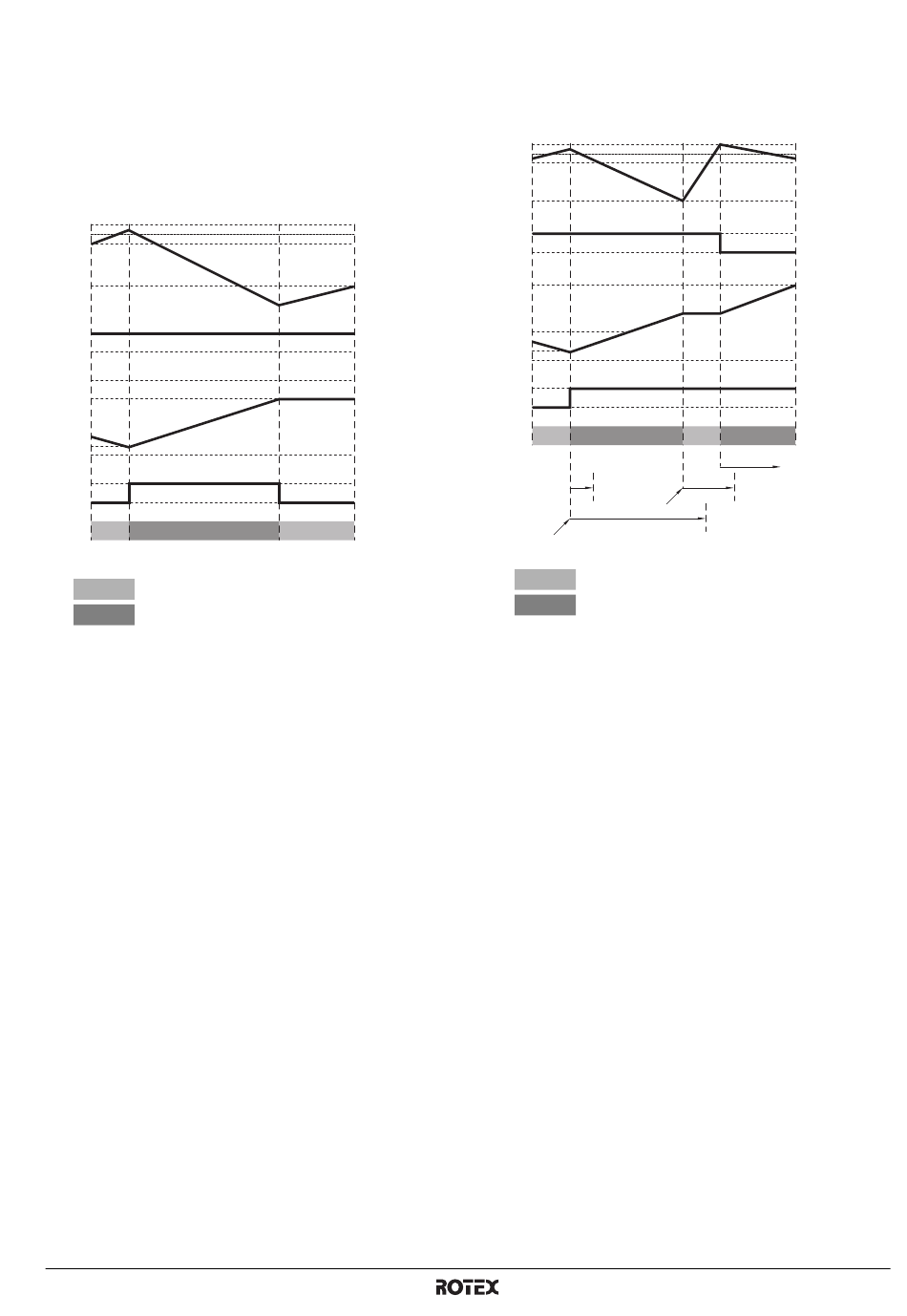

1 Fonctionnement de réchauffement
Si une demande de chauffage de volume et d'eau sanitaire
(réchauffement) intervient simultanément, l'eau sanitaire sera
chauffée jusqu'à la température de réchauffement maximale,
puis le chauffage de volume démarrera de nouveau.
K
E
D
J
C
H
B
A
A Utilisation
Chauffage de volume
Chauffage de l'eau sanitaire
B Demande thermo ON de réchauffement d'eau chaude
sanitaire
C Température du ballon d'eau chaude sanitaire
D Demande thermo ON de température ambiante
E Température ambiante de la commande à distance
F Température de limite inférieure d'eau chaude sanitaire
G Température limite supérieure d'eau chaude sanitaire
(température de stockage maximum possible) [b-03]
H Température minimum de réchauffement d'eau chaude
sanitaire [b-00]
J Température maximum de réchauffement d'eau chaude
sanitaire [b-01]
K Point de consigne de thermostat de la commande à
distance
ON MARCHE
OFF ARRET
RKHBRD011~016ADV17+Y17
Unité intérieure pour système de pompe à chaleur air à eau
4P403581-1B – 2017.09
2 Fonctionnement de stockage
Lors d'une demande simultanée de chauffage de volume et
d'eau sanitaire (stockage), l'eau sanitaire sera chauffée, mais
dès que la température de la pièce baisse de 3°C par rapport au
point de consigne, le chauffage de volume démarrera jusqu'à
0,5°C au-dessus du point de consigne, puis l'eau sanitaire sera
à nouveau chauffée jusqu'au point de consigne de stockage.
K
E
+0.5°C
D
–0.5°C
–3.0°C
C
J
ON
H
OFF
G
75°C
B
A
F 35°C
ON
OFF
1
6
2
5
A Utilisation
Chauffage de volume
Chauffage de l'eau sanitaire
B Demande thermo ON de stockage d'eau chaude sanitaire
C Température du ballon d'eau chaude sanitaire
D Demande thermo ON de température ambiante
E Température ambiante de la commande à distance
F Température de limite inférieure d'eau chaude sanitaire
G Température limite supérieure d'eau chaude sanitaire
(température de stockage maximum possible) [b-03]
H Température minimum de réchauffement d'eau chaude
sanitaire [b-00]
J Température maximum de réchauffement d'eau chaude
sanitaire [b-01]
K Point de consigne de thermostat de la commande à
distance
ON MARCHE
OFF ARRET
1 Durée de fonctionnement minimale pour le chauffage de
l'eau sanitaire (d'abord 10 minutes [d-00])
2 Durée de fonctionnement maximale pour le chauffage de
l'eau sanitaire (d'abord 30 minutes [d-01])
3 Intervalle de temps d'arrêt minimum pour le chauffage de
l'eau sanitaire (d'abord 15 minutes [d-02])
4 Pas de fonctionnement simultané
5 Programmateurs pour démarrage du chauffage d'eau
sanitaire
6 Programmateur pour démarrage du chauffage de volume
