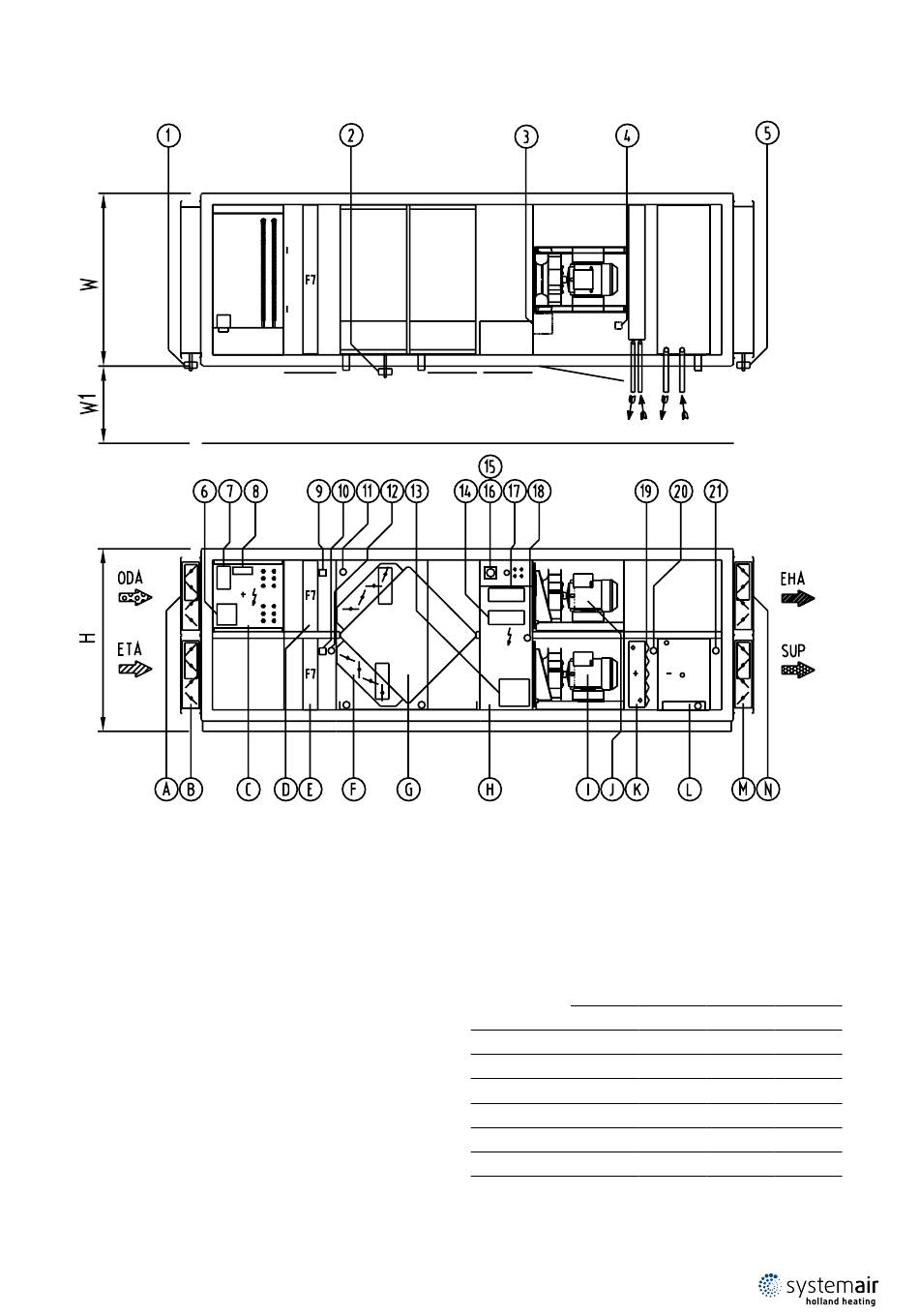

HHCompact P haute efficacité avec échangeur à plaques à flux croisé - Tailles 0405, 0506, 0606, 0707, 0808,
Légende
A.
Registre d'apport d'air neuf
B.
Registre air extrait
C.
Batterie électrique de pré-chauffage
D.
Filtre d'air neuf
E.
Filtre d'air extrait
F.
Registre d'air re-circulé, échangeur à plaques
G.
Echangeur à plaques, incl. face/bypass damper
H.
Tableau de commande
I.
Ventilateur d'air neuf
J.
Ventilateur d'air extrait
K.
Batterie électrique de réchauffage
L.
Batterie froide «change-over»
M. Registre air neuf
N.
Registre air rejeté
Légende
1.
Actionneur, air extérieur, registre air extrait (2 x)
2.
Actionneur, registre frontal/de bipasse et/ou d'air re-circulé,
échangeur à plaques
3.
Variateur de fréquence, ventilateur d'air soufflé/d'air extrait (2 x)
4.
Sonde de pression ventilateur d'air soufflé/d'air extrait (2 x)
5.
Actionneur, registre air soufflé/air rejeté (2 x)
6.
Interrupteur général (alimentation), batterie électrique
7.
Relais transistorisé, batterie électrique
8.
Fusibles, batterie électrique
9.
Pressostat, filtre d'air neuf
10. Pressostat, filtre d'air extrait
11. Sonde de température, air neuf
HHCompact Unités de traitement d'air
0909 et 1010
12. Sonde de température, air extrait
13. Relais
14. Pro-Dialog control
15. Branchement à l'alimentation principale, tableau de commande
16. Interrupteur général, CTA (excl. batterie électrique)
17. Bornes des connexions
18. Reset button
19. Thermostat de protection contre le gel, batterie chaude
20. Sonde de température, air soufflé
Dimensions
HHCompact P Dimension en mm
H
0405
960
0506
1120
0606
1120
0707
1280
0808
1440
0909
1600
1010
1760
W
W1
W1
min
rec
738
600
780
898
750
940
1058
900
1100
1218
700
1260
1378
700
1420
1538
700
1580
1698
700
1740
| 11
