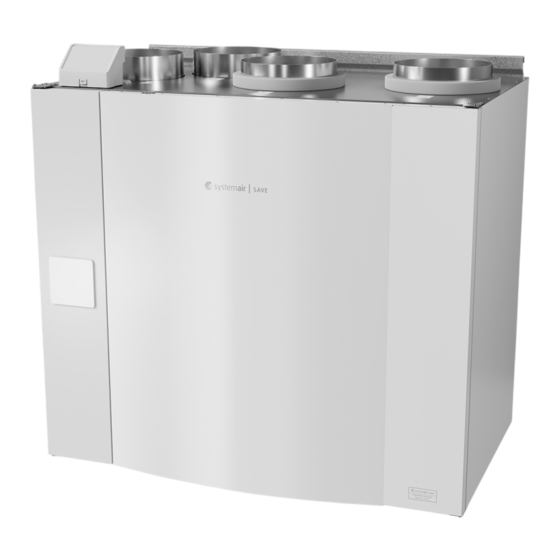

SystemAir SAVE VTR 500 Manuel D'entretien Et D'installation
  1. Manuels
  2. Marques
  3. SystemAir Manuels
  4. Équipement de ventilation
  5. SAVE VTR 500
  6. Manuel d'entretien et d'installation
SystemAir SAVE VTR 500 Manuel D'entretien Et D'installation

SystemAir SAVE VTR 500 Manuel D'entretien Et D'installation

Masquer les pouces Voir aussi pour SAVE VTR 500:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
SAVE VTR 500
Manuel d'entretien et d'installation des accessoires
FR
Document traduit de langlais | · v01

Publicité

Table des Matières
loading

Manuels Connexes pour SystemAir SAVE VTR 500

Sommaire des Matières pour SystemAir SAVE VTR 500

  • Page 1 SAVE VTR 500 Manuel d’entretien et d’installation des accessoires Document traduit de langlais | · v01...
  • Page 2 Ceci est valable également pour les produits déjà commandés, pourvu que les spécifications convenues ne s’en trouvent pas affectées. Systemair n'est en aucun cas responsable ou lié par la garantie si ces instructions ne sont pas respectées lors de l'installation ou de l'entretien.

  • Page 3: Table Des Matières

    Sommaire Présentation ..........1 Recherche de défauts ......30 Accessoires..........31 Garantie ..........1 Étiquette type ........1 Module d’accès à Internet (IAM) ....32 Mise au rebut et recyclage .......1 5.1.1 Configuration de la Informations importantes concernant la télécommande de sécurité............1 l’appareil ........ 32 Sondes de qualité...

  • Page 5: Présentation

    Pour revendiquer les droits à la garantie, les produits doivent être correctement raccordés et exploités, et utilisés conformément aux fiches techniques. Les autres conditions requises sont un plan de maintenance complet sans lacunes et un rapport de mise en service. Systemair les réclamera en cas de revendication de garantie. Étiquette type Avant de contacter votre représentant, notez les caractéristiques et le numéro de série figurant sur l’étiquette, qui se...

  • Page 6: Utilisation Prévue

    Configuration SAVE VTR 500 la configuration peut se faire par l'intermédiaire du panneau de commande tactile SAVE Touch ou par l'intermédiaire d'une application mobile. Les réglages avancés ne peuvent pas être effectués en utilisant SAVE LIGHT le panneau de commande.

  • Page 7: Symboles Courants

    Configuration | Symboles courants Les symboles de sélection suivants sont fréquemment utilisés et figurent sur la plupart des pages du menu : Curseur On et Off : permet d’activer ou Bouton Retour : permet de revenir au désactiver une fonction. Bulle blanche : menu précédent.
  • Page 8 | Configuration Icône Texte Description Contrôle automatique du débit d'air. Le mode AUTO est disponible lorsque les fonctions Ventilation à la demande, Programme hebdomadaire et/ou de contrôle du ventilateur externe sont configurées. Dans le cas contraire, l’icône du mode AUTO ne s’affiche pas dans le menu des modes actifs. Le mode AUTO AUTO active les fonctions Ventilation à...
  • Page 9 Configuration | Icône Texte Description Règle la vitesse des ventilateurs de soufflage sur Haut et d’extraction sur Bas Surpression 2 afin d’augmenter la pression de l'air dans le volume. Cette fonction peut être activée via l'entrée digitale Fonction Surpression 1. Permet de régler la vitesse des ventilateurs d'air repris et de soufflage sur le niveau Maximum afin d’augmenter le débit d'air dans la hotte de cuisine.

  • Page 10: Réglages De La Température

    | Configuration Fig. 2 Hiérarchie des modes utilisateur et entrées digitales Les modes sont répertoriés par ordre de priorité décroissante ; A — Modes utilisateur pouvant être activés depuis l’ar- moire de commande ; B — Modes utilisateur et fonctions pouvant être activés via une entrée digitale 3.3.2 Réglages de la température La température peut être réglée dans le menu RÉGLER LA TEMPÉRATURE accessible depuis l'écran...

  • Page 11: Paramètres De Débit D'air

    Configuration | Le mode ECO aura un impact sur les fonctions/modes Les modes suivants permettent toujours d’activer le utilisateur suivants s’ils sont sélectionnés : mode ECO : • Automatique • Absent • Manuel • Vacances • Absent Les fonctions/modes suivants permettent toujours de désactiver le mode ECO : •...

  • Page 12: Description Des Fonctions Utilisateur

    | Configuration Liste des fonctions Liste des alarmes actives. Utilisateur actives. Pour plus Pour plus d’informations, d’informations, consultez consultez chapitre 3.5.2.3. chapitre 3.4. Touchez n'importe laquelle de ces lignes pour passer à la page suivante et consulter des listes et des informations plus détaillées sur chaque alarme ou fonction Utilisateur active.

  • Page 13: Menu Principal

    Configuration | Entrée digitale configurable pour la fonction utilisateur personnalisée. Les niveaux de débit d'air pour les deux ventilateurs peuvent être librement DI 1 Configurable configurés. Fonction priorité élevée. Entrée digitale configurable pour la fonction utilisateur personnalisée. Les niveaux de débit d'air pour les deux ventilateurs peuvent être librement DI 2 Configurable configurés.
  • Page 14 | Configuration 3.5.2.2 Historique alarmes L’historique des alarmes permet d'afficher les 20 dernières alarmes. Chaque alarme contient des informations : • Nom de l'alarme • Horodatage • Informations si l'alarme arrête l’appareil ou autre remarque 3.5.2.3 Liste des alarmes Nom de l'alarme Explication Procédez comme suit A class alarms:...
  • Page 15 Configuration | Nom de l'alarme Explication Procédez comme suit Température de soufflage basse La température de soufflage est trop Vérifiez l’échangeur de chaleur et le faible. réchauffeur. Actif : (la sonde de température d’air neuf mesure mois de 0°C) ET (la sonde de température de soufflage mesure moins de 5°C) Acquitté...
  • Page 16 | Configuration Nom de l'alarme Explication Procédez comme suit Registre air secondaire Le dégivrage de l’air secondaire a Vérifiez si le registre d’air secondaire échoué. est dans la bonne position. La sonde de température de l'air Vérifiez qu’il est correctement extérieur mesure moins de 10°C en raccordé...
  • Page 17 Configuration | Nom de l'alarme Explication Procédez comme suit Filtre Temps de changement de filtre. Changer le filtre. Changez le filtre selon les instructions contenues dans le Manuel d’utilisation. Des informations sur les distributeurs de filtre sont disponibles dans le menu Aide.

  • Page 18: Programmation Hebdomadaire

    | Configuration 3.5.3 Programmation hebdomadaire L’appareil peut être configuré pour fonctionner à des niveaux de flux d'air prédéfinis jusqu'à deux créneaux horaires (00:00-23:59) sur certains jours choisis par l’utilisateur. Programmation hebdomadaire est actif uniquement en mode AUTO. Il est possible d'activer ou de désactiver la sortie numérique pour les périodes programmées et non programmées.

  • Page 19: Filtres

    Configuration | Réglez l'heure. Touchez les valeurs HEURE DE DÉBUT ou HEURE DE FIN pour changer l'heure. Utiliser les boutons flé- chés pour diminuer ou augmenter la valeur. Confirmez avec le bouton OK. Note! La programmation peut commencer, mais jamais se terminer à minuit (00:00). La dernière période pour l’HEURE DE FIN est 23:59.

  • Page 20: Configuration

    | Configuration 3.5.6 Configuration Tous les paramètres et réglages de l’appareil peuvent être modifiés dans le menu Service. Le menu Service est verrouillé par défaut. Il est nécessaire de saisir un mot de passe (le mot de passe par défaut est 1111). 3.5.6.1 Entrées Configuration des entrées Paramètres des bornes d’entrée analogique, digitale et universelle sur la carte mère et le bornier de raccordement,...
  • Page 21 Configuration | Tableau 2 Aperçu de la configuration des entrées Entrées analogiques Entrées digitales Entrées analogiques Entrées digitales universelles universelles Type d'entrée Type d'entrée Type d'entrée Type d'entrée Valeur Polarité Type analogique Type digitale Compensation Valeur Valeur Polarité Valeur 3.5.6.2 Sortie Configuration des sorties.
  • Page 22 | Configuration Tableau 4 Aperçu de la configuration des sorties Sorties analogiques Sorties digitales. Type de sortie Type de sortie Auto/Manuel Auto/Manuel Valeur Valeur 3.5.6.3 Composants Configuration des composants connectés. Échangeur de chaleur • Choisissez le type d’échangeur de chaleur. •...
  • Page 23 Configuration | Plage : 1 à 60°C. • Réglez le I-temps. Le paramètre par défaut est Off. Plage : Off/1à 240 s. • Réglez le type d’actionneur. La valeur par défaut est 0 à 10 V. Plage : 0 à 10 V/2 à 10 V/10 à 0 V/10 à 2 V. •...
  • Page 24 | Configuration Pression Vitesse de Débit (CAV) Paramètres Externe Manuel (VAV) rotation Unité de mesure Vitesse de l/s, m /h, cfm du débit d’air. rotation – – Bande 0 à 3 000 tr/min 0 à 500 Pa Proportionnelle – Temps Off/1à...
  • Page 25 Configuration | Ventilation à la demande Configurez les sondes de qualité de l'air intérieur (CO₂). Une fois le(s) sonde(s) configuré(s), activez la fonction Contrôle à la demande en sélectionnant le mode AUTO dans l'écran d'accueil. • Activez ou désactivez la sonde de CO .
  • Page 26 Pour trouver la bonne vitesse, utilisez un outil externe disponible sur le site Internet de Systemair. 1. Rendez-vous sur le site Internet de Systemair et trouvez votre appareil. 2. Ouvrez l’onglet Schéma et saisissez les valeurs de flux d’air souhaitées en l/s, m h, m /s ou cfm pour l'air d’alimen-...
  • Page 27 Configuration | • DI 2 Configurable • DI 3 Configurable • Pressostat débit 3.5.6.6 Communication Configurer les paramètres Modbus et sans fil Liaison GTC/GTB via Modbus • Définissez l’adresse Modbus. Le paramètre par défaut est 1. • Définissez le débit en bauds. Le paramètre par défaut est 115200. •...

  • Page 28: Aide

    | Configuration Niveau 4: 61–80% Niveau 5: 81–100% Paramètres • Sélectionnez le type de paramètre, la position sur l’axe Y, la période entre 60 minutes et 2 semaines, puis créez un graphique à partir des données stockées en touchant l’icône en haut à droite .

  • Page 29: Entretien

    Entretien | Entretien Avertissements Danger • Déconnecter impérativement l’alimentation secteur avant toute intervention d’entretien ou de réparation du circuit électrique ! • Les raccordements électriques et travaux de maintenance doivent être effectués par un installateur agréé et conformément aux règles et dispositions en vigueur. Avertissement •...

  • Page 30: Composants Internes

    | Entretien Composants internes Fig. 5 Composants internes Position Description Consoles de montage Raccordements externes Sonde d'humidité relative / Sonde de température d'air extrait Sonde de protection contre la surchauffe Réchauffage électrique interne Filtre extraction Circuit imprimé principal Ventilateur soufflage Moteur du rotor et poulie de la courroie Échangeur de chaleur rotatif Courroie de distribution de l'échangeur de chaleur...

  • Page 31: Description Des Composants

    4.3.1.3 Échangeur de chaleur SAVE VTR 500 est équipée d’un échangeur de chaleur rotatif haut rendement. L'air soufflé est ainsi réchauffé, sans ap- port de chaleur supplémentaire. L’échangeur de chaleur est amovible pour faciliter le nettoyage et l’entretien, voir le « Manuel de l'utilisateur » pour plus d'informations.

  • Page 32: Raccordement Électrique

    Il est très facile de retirer le circuit imprimé (1) de la centrale. Fig. 7 Emplacement du circuit imprimé 4.4.1 Disposition de la carte de circuit principale SAVE VTR 500 est équipé avec une régulation intégrée et un câblage interne. | v01...
  • Page 33 Entretien | Fig. 8 Raccordements de la carte de régulation Repère Description Raccordement au boîtier de raccordements externe Bornes pour batterie électrique Bornes du TRIAC Bornes d'alimentation secteur Bornes d'alimentation électrique du ventilateur d’extraction d'air Bornes d'alimentation électrique du ventilateur d’alimentation d'air Bornes de raccordement pour sonde d'humidité...

  • Page 34: Raccordements Externes (Bornier Déporté)

    | Entretien 4.4.2 Raccordements externes (bornier déporté) Les raccordements externes à la carte du circuit principal se font au moyen de la carte de connexion située à l'extérieur de la centrale. Fig. 9 Carte et boîtier de connexion externe Position Description Raccordement à...

  • Page 35: Accessoires

    4. Vérifiez que la courroie de l’échangeur rotatif ne glisse pas si l’appareil est équipé de ce type d’échangeur. Accessoires SAVE VTR 500 De nombreux accessoires disponibles qui peuvent être utilisés pour étendre les fonctionnalités de l’appa- reil et augmenter le niveau de confort.

  • Page 36: Module D'accès À Internet (Iam)

    | Accessoires Module d’accès à Internet (IAM) Le module d’accès à Internet est un dispositif qui permet de raccorder l’appa- reil et de le commander par le biais d’une application mobile ou directement à partir de l'ordinateur et de recevoir des mises à jour automatiques. SAVE Touch Cloud Le Cloud est un intermédiaire entre l'utilisateur et l'appareil.
  • Page 37 • D1 : téléchargez et installez l’application mobile Systemair sur votre dispositif. L’application mobile Systemair est disponible pour les systèmes d’exploitation mobiles Android et iOS. • D2 : l’application web Systemair ne nécessite pas d’installation. Elle est directement accessible depuis le site Inter- net (homesolutions.systemair.com) à l’aide de n’importe quel navigateur.

  • Page 38: Sondes De Qualité D'air Intérieur

    • 3 : air extrait • 4 : air rejeté Composant/produit : numéro d’article : • Systemair-1 Sonde CO2 en gaine - 14906 • Systemair-E Sonde CO2 en ambiance - 14904 • Sonde de température ambiante 0-50° C (tempéra- ture) - 211525 •...
  • Page 39 Accessoires | • ELH — Chauffage électrique • ECT : sonde boucle de température supplémentaire 230 V~ • OAT : sonde de température de la gaine air neuf • SAT : sonde de température d’air soufflé 230 V~ • RL : Relais •...
  • Page 40 | Accessoires 5.3.1.2 Chauffage installé dans le conduit d’air soufflé Installation et raccordement 1. Installez la batterie électrique (ELH) à au moins 100 mm de l’appareil dans la gaine de soufflage Un re- lais (RL) permet de contrôler la batterie électrique. Rac- cordez le relais à...

  • Page 41: Batterie Eau Chaude Interne

    • 3 : air extrait • 4 : air rejeté Composant/produit : numéro d’article : • Batterie eau chaude SAVE VTR 500 — 141701 • RVAZ4 Moteur de vanne 24 A 0-10 V (S) - 9862 • Transformateur 24V — 202692 •...

  • Page 42: Batterie Eau Chaude En Gaine

    | Accessoires 2. Saisissez le mot de passe (par défaut 1111). 3. Activez l'actionneur. Dans le menu Composants, sélectionnez le menu Chauffage et définissez le type sur Eau. Choisissez le type de signal de pilotage pour l’actionneur. Définissez des paramètres avancés si nécessaire. 4.

  • Page 43: Batterie Eau Glacée En Gaine

    Accessoires | Note! La sonde de température de la gaine peut être raccordée aux entrées analogiques 6 ou 7 sur la carte de raccordement afin de faciliter l’accès, puis configurée comme sonde de température d’air soufflé. Toutefois, la sonde de température d’air soufflé doit d’abord être désactivée dans l’armoire de commande.

  • Page 44: Ground Heat Exchanger

    | Accessoires Installation et raccordement 1. Installez une batterie eau glacée en gaine. Raccordez les tuyaux, la vanne à 2 ou 3 voies et son moteur. Important N'utilisez PAS une sortie 24 V d.c. de la carte Fig. 13 Raccordements de la batterie eau glacée. de connexion pour alimenter le moteur de vanne.

  • Page 45: Batterie Change Ove Pour La Fonction Batterie Chaude/Batterie Froide

    Accessoires | • GHT — Puit canadien (provençal) • ECT : sonde boucle de température supplémentaire • OAT : sonde de température de la gaine air neuf • RL : Relais • 1 : air extérieur • 2 : air soufflé •...
  • Page 46 | Accessoires • WH/WC : batterie Change Over • FPT : sonde de protection antigel (en option) • SAT : sonde de température d’air soufflé • THS : thermostat permettant de détecter si la tempéra- ture du fluide de la batterie chaude/batterie froide du système est correcte (en option) •...

  • Page 47: Contrôle Du Flux D'air

    Accessoires | Configuration Avant de pouvoir activer le Change Over, tous les composants doivent être configurés dans l’armoire de commande. 1. Ouvrez le menu Service. 2. Saisissez le mot de passe (par défaut 1111). 3. Dans le menu Composants, sélectionnez le menu Chauffage et définissez le type sur Change Over. Définissez des paramètres avancés si nécessaire.

  • Page 48: Installation Et Maintenance

    | Accessoires Installation et maintenance 5.5.1 Amortisseurs d'air extérieur/d'échappement Si l’arrêt manuel du ventilateur est activé, l’appareil doit être équipé de registres dans les gaines Air Neuf et Rejet afin d’éviter les courants d’air froids et le risque de condensation après l’arrêt de l’appareil.

  • Page 49: Pressostat Débit

    Accessoires | Note! Les registres 24 V c.a. peuvent être mis sous tension et commandés uniquement à l’aide d’un kit de montage de relais avec transformateur (n° d’article : 153548). Cette procédure d’installation explique comment raccor- der des registres de 230 V~ à l’aide d’un kit de montage de relais sans transformateur (n°...

  • Page 50: Plusieurs Armoires De Commande

    | Accessoires 1. Capteur de pression différentielle 2. Tube métallique 3. Direction de l’air rejeté 4. Conduit d’air rejeté 1. Montez un capteur de pression différentielle à un en- droit adapté, par exemple, sur ou à proximité de la gaine extraction du ventilateur de la cuisine. Réglez le capteur de pression sur la plus basse pression possible, par exemple, 20 Pa.
  • Page 51 Accessoires | Note! • Si l’alimentation de 24 V sur la carte de raccordement (CB) est utilisée pour un autre équipement, le nombre d’armoires de commande que l’appareil peut alimenter diminue. • Une commande déportée active consomme à elle seule 50 mA. La carte de raccordement fournit jusqu’à 250 mA.

  • Page 52: Détecteur De Présence

    | Accessoires 5.5.4 Détecteur de présence Un détecteur de présence permet d’activer une des fonctions requises lorsqu’une personne est présente dans la pièce. L’entrée universelle peut facilement être reconfigurée pour activer une fonction différente. Composant/produit : numéro d’article : • Détecteur de présence/IR24 — 6995 Configuration 1.
  • Page 53 | v01...
  • Page 54 Systemair UAB Linų st. 101 LT–20174 Ukmergė, LITHUANIA Phone +370 340 60165 Fax +370 340 60166 www.systemair.com...
