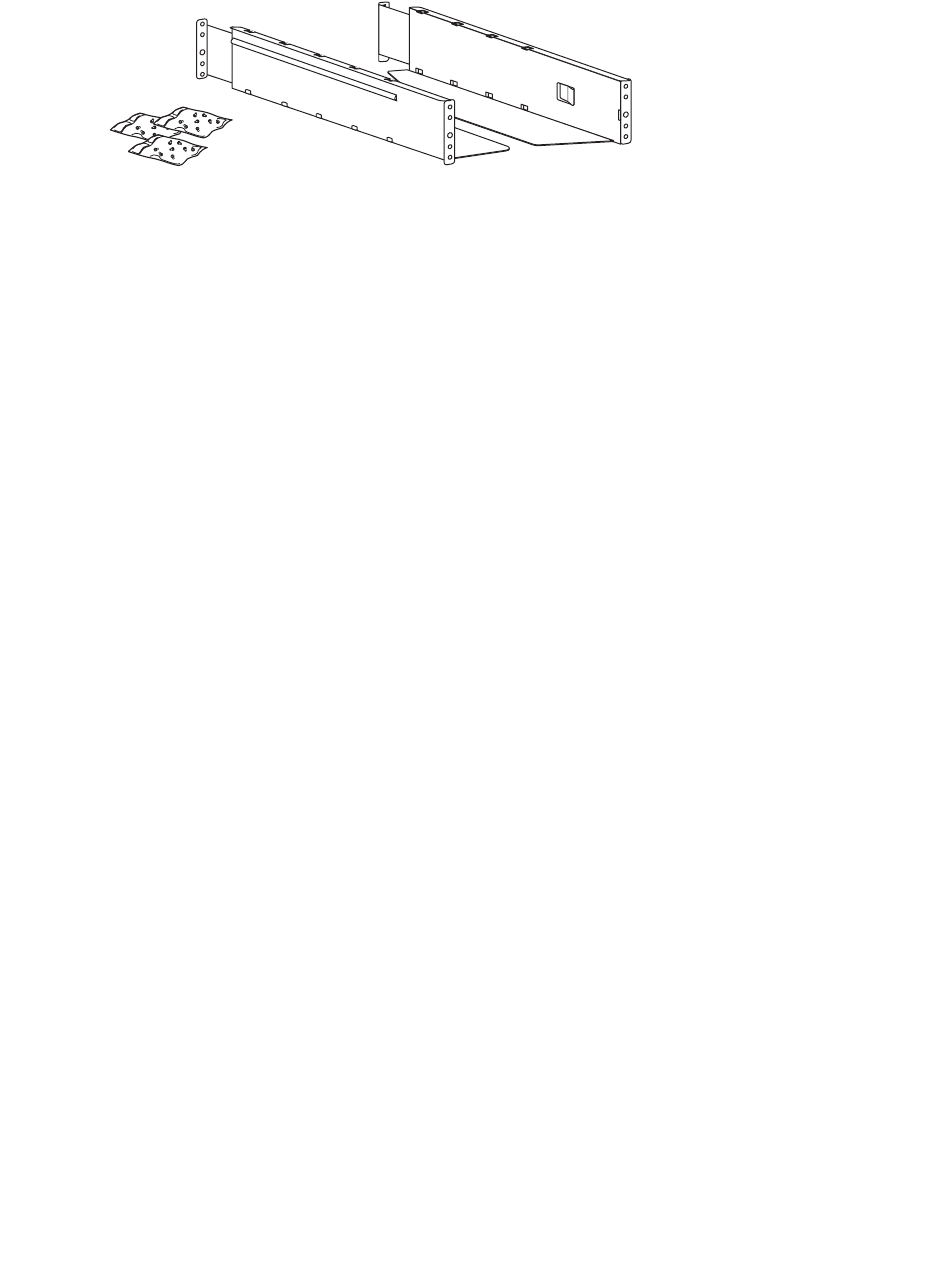

Figure 14 Kit de rack
Le périphérique s'installe facilement dans des racks de montage verticaux avec 10–32 trous filetés
sur la colonne de rack (Sun StorEdge Expansion Cabinet), des trous filetés M6 sur la colonne de rack
(Sun Rack 900 ou 1000), des trous carrés de 9,5 mm sur la colonne de rack (rack Sun StorageTek) Vous
aurez besoin de tournevis cruciformes nº2 and a nº3, d'un petit tournevis à tête plate, des deux rails de
rack, du paquet Standard rack hardware [matériel de montage pour racks standard] det du paquet
supplémentaire de matériel de montage, éventuellement, pour votre rack.
•
Racks dont les rails de montage verticaux disposent de 10–32 trous filetés sur la colonne de rack
(Sun StorEdge Expansion Cabinet). Vous aurez besoin du paquet de boulons d'alignement portant
la mention 10–32 threaded-hole rack [Racks à 10–32 trous filetés].
•
Racks dont la colonne est dotée de trous filetés M6 (Sun Rack 900 et 1000). Aucun paquet
supplémentaire de matériel de montage n'est requis.
•
Racks dont les rails de montage verticaux disposent de trous carrés de 9,5 mm sur la colonne de
rack (rack Sun Storage Tek). Vous aurez besoin du paquet de boulons d'alignement et d'écrouts
agrafes portant la mention 9.5 mm square-hole rack [Racks à trous carrés de 9,5 mm].
Pour installer les rails dans le rack :
1.
Personnalisez les rails de votre rack.
Racks dont la colonne est dotée de 10–32 trous filetés : Utilisez un tournevis à tête plate pour
remplacer les boulons d'alignement à l'avant et à l'arrière de chaque rail avec ceux fournis dans le
sachet 10–32 threaded-hole rack [Racks avec 10–32 trous filetés], comme indiqué dans la
Racks dont la colonne est dotée de trous filetés M6 : Insérez un écrou agrafe (paquet Standard
rack hardware [Matériel de montage pour racks standard]) à l'arrière du grand trou situé à l'avant
de chaque rail, comme indiqué dans la
Racks dont la colonne est dotée de trous carrés de 9,5 mm : Utilisez un tournevis à tête plate pour
remplacer les boulons d'alignement à l'avant et à l'arrière de chaque rail avec ceux fournis dans
le sachet 9.5 mm square-hole rack [Racks avec trous carrés de 9,5 mm], comme indiqué dans la
15. Insérez un écrou agrafe (paquet Standard rack hardware [Matériel de montage pour
Figure
racks standard]) à l'arrière du grand trou situé à l'avant de chaque rail, comme indiqué dans la
Figure
16.
11420
Figure
16.
Manuel d'utilisation et de maintenance
Figure
15.
33
