Type 8045
Réglage et fonctions

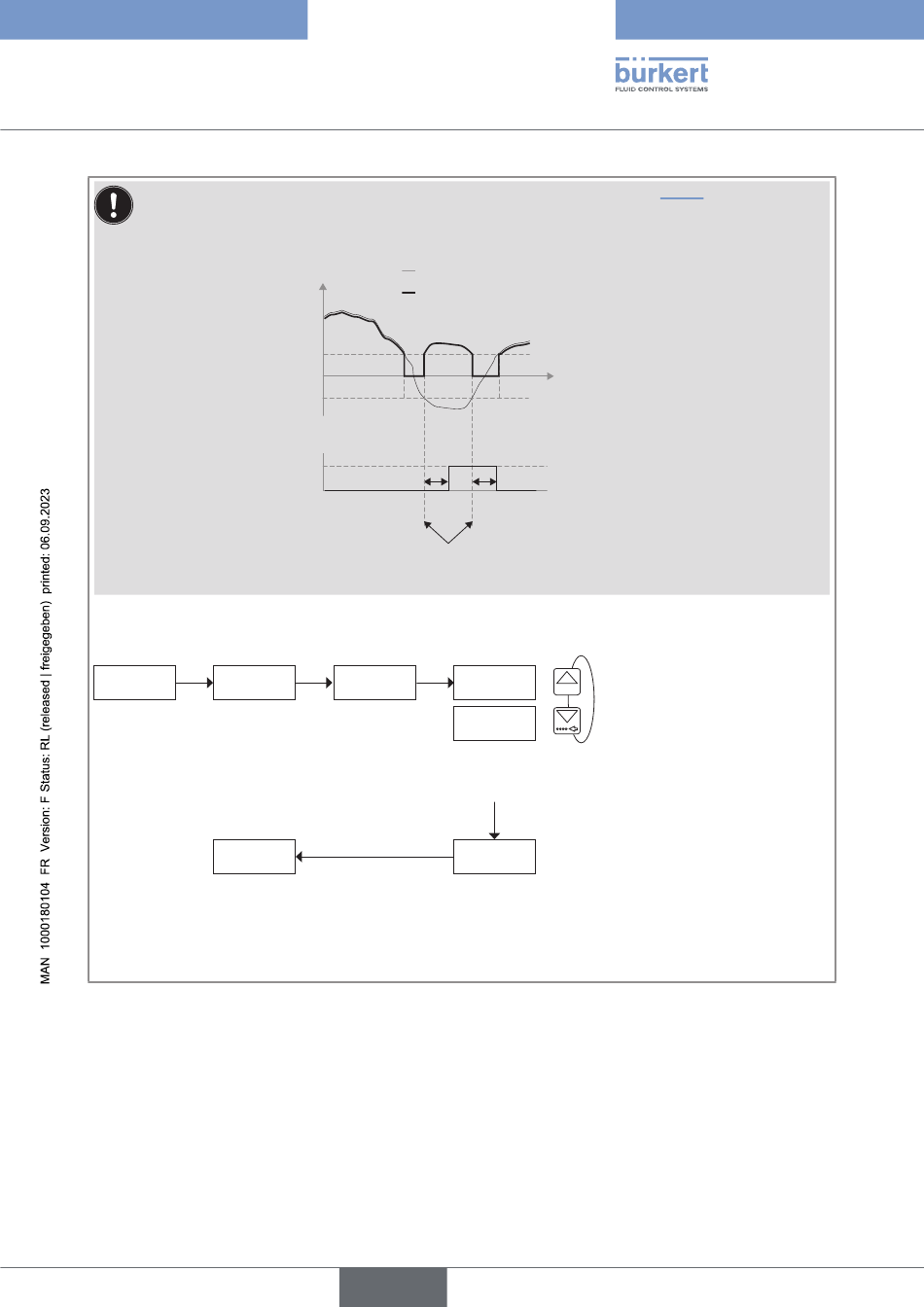

Lorsque le débit mesuré se situe dans la plage de débit limite (voir chapitre 8.6.16), le débit est
défini sur 0 et positif. Le schéma suivant montre le comportement de la sortie DO lorsqu'elle est
configurée pour indiquer les changements de circulation du fluide, lorsque la fonction CUT-OFF est
utilisée.
Sortie DO active
Sortie DO inactive
La sortie relais DO2 ou DO3 peut être configurée pour indiquer le changement de circulation du fluide.
SORTIE DO2
DO3
Fig. 37 : Configuration de la sortie relais DO2 ou DO3 pour indiquer les changements de circulation du fluide.
Débit mesuré
débit
Débit affiché
+CUTOFF
0
-CUTOFF
DEL
Tant que le débit mesuré est inférieur à "-CUTOFF", le voyant d'état de l'appareil
est orange et le message "NEG. FLOW » s'ajoute à la liste de messages
d'avertissement.
SENS
français
t
DEL
INV. OUI
0......9
INV. NON
→ Sélectionner le fonctionnement, inversé ou non, de
la sortie relais.
DEL. 2= 00
→ Saisir le délai avant commutation (valeur entre 0 et
99 s).
→ Confirmer.
