Type 8045
Installation et mise en service
7.3.2 Mise en place du serre-câble

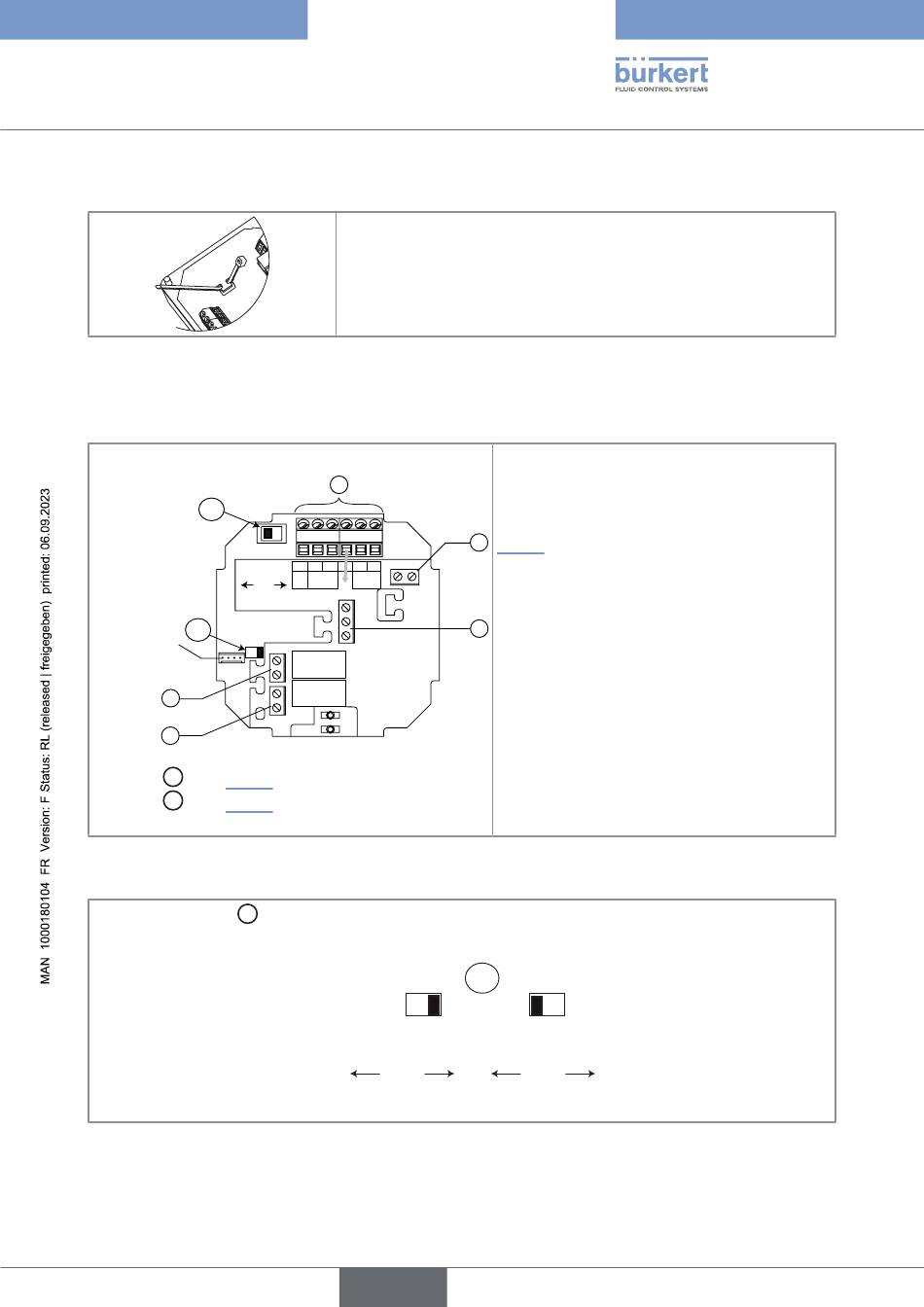

Fig. 11 : M ise en place du serre-câble
7.3.3 Affectation des bornes et utilisation des sélecteurs
A
CURRENT
SINK SOURCE
Câble plat à 4
B
broches prov-
OFF ON
enant du capteur
de débit
4
DO3
5
Sélecteur A : voir Fig. 13
Sélecteur B : voir Fig. 14
Fig. 12 : Affectation borne
Utiliser l'interrupteur A pour configurer le câblage de la sortie de courant 4...20 mA en mode puits ou
source.
Câbler en source la sortie courant.
Fig. 13 : Utilisation de l'interrupteur puits/source
→ Avant de câbler l'appareil, insérer le serre-câble fourni dans les
encoches de la carte électronique.
1
Iout L+ L - PE P+ P-
Supply PULSE
AO1
18...36 Vdc DO1
PE
DI1
PE
-
+
DO2
CURRENT
SINK SOURCE
français
Bornier 1
Iout : Sortie 4...20 mA (AO1)
L+ : V+ (alimentation positive)
L– : 0 V (masse de l'alimentation électrique)
PE : terre fonctionnelle, câblé en usine (voir
2
Fig. 15)
P+ : sortie transistor positive (DO1)
P– : sortie transistor négative (DO1)
Borne sur rail 2
3
PE : blindages des câbles d'alimentation élec-
trique et des câbles de sortie AO1 et DO1
Bornier 3
PE : terre fonctionnelle de l'entrée numérique
DI1
– : signal négatif de l'entrée DI1
+ : signal positif de l'entrée DI1
Bornier 4 câblage de la sortie relais DO2
Bornier 5 câblage de la sortie relais DO3
A
CURRENT
SINK SOURCE
Câbler en puits la sortie courant.
