8.6.6 Configuration de la sortie courant AO1
La sortie de courant donne un courant de 22 mA lorsque l'appareil présente une erreur de fonction-
nement, même si la sortie courant est désactivée.
La sortie 4...20 mA fournit un signal électrique dont la valeur reflète le débit mesuré par l'appareil.
Exemple de relation entre la plage de mesure et la sortie courant :
→ Pour inverser le signal de sortie, régler une valeur de débit associée au 20 mA inférieure à celle associée
au 4 mA.
→ Pour désactiver la sortie courant, régler les bornes 4 et 20 mA sur zéro. Dans ce cas, la sortie délivre un
courant constant de 4 mA.
SORTIE

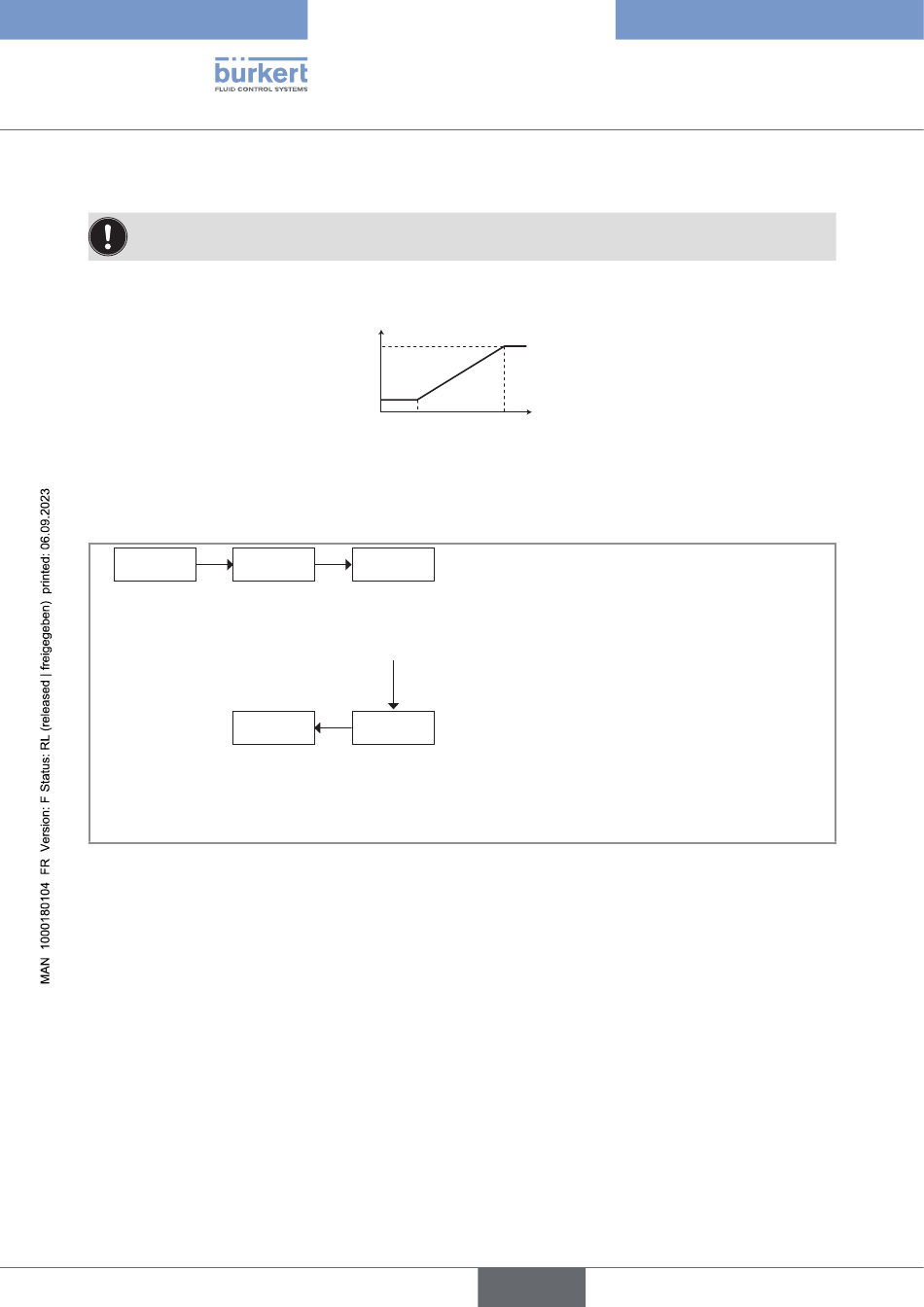

Fig. 29 : Paramétrage de la sortie courant
40
mA
20
4
AO1 4 = 28,00
→ Saisir la valeur de débit associée à la valeur de courant de
4 mA, dans l'unité choisie au paramètre "UNITÉ".
→ Confirmer.
DO1 20 = 6.000
→ Saisir la valeur de débit associée à la valeur de courant de
20 mA, dans l'unité choisie au paramètre "UNITÉ".
→ Confirmer.
20 180 l/min
