7
7.4
Interface utilisateur
7.4.1

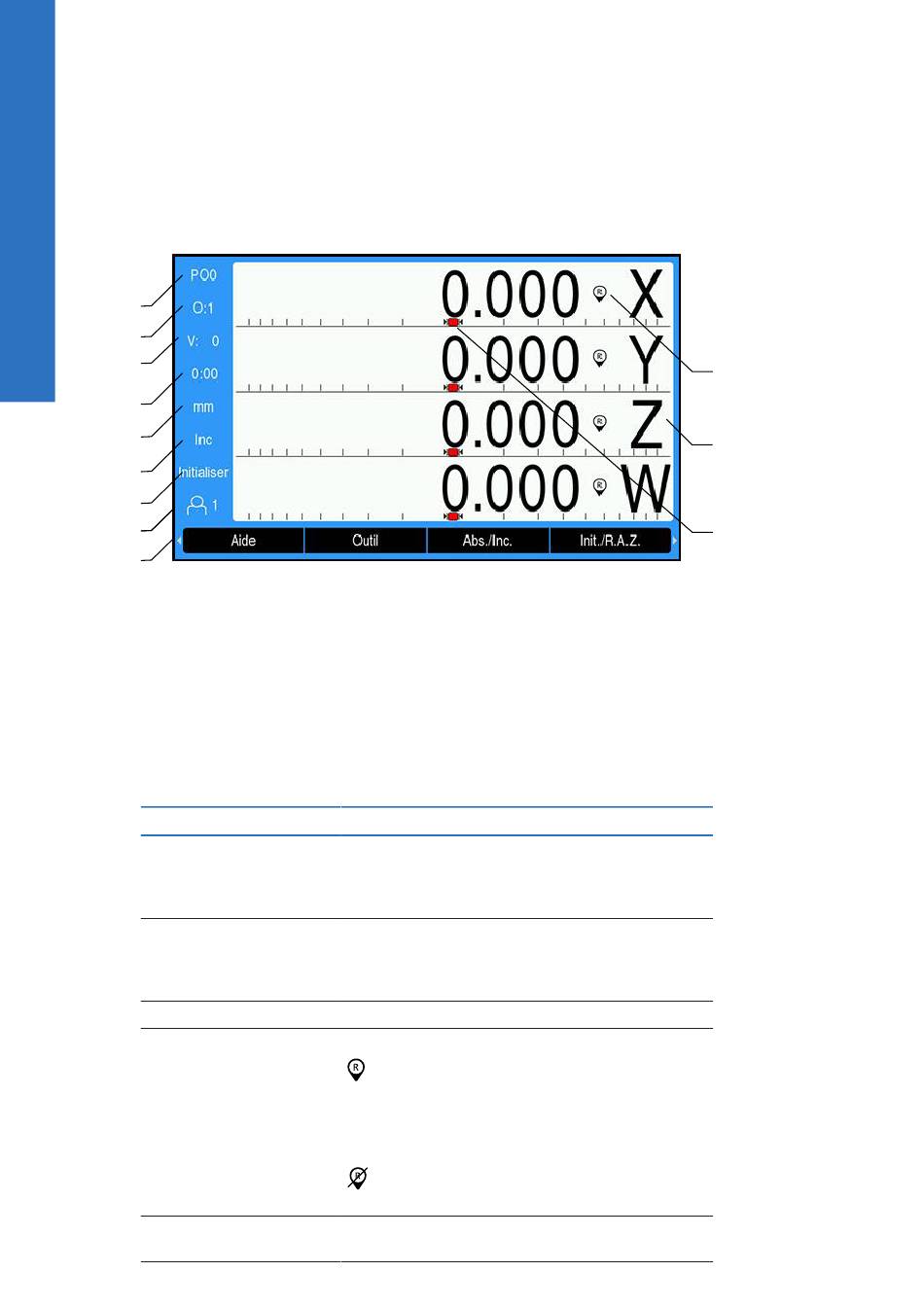

Présentation de l'affichage
1
2
3
4
5
6
7
8
9
1 Origine
2 Outil
3 Avance
4 Chronomètre
5 Unité de mesure
6 Mode de fonctionnement
7 Initialisation/remise à zéro
8 Utilisateur
9 Softkeys
10 Indicateur de marque de référence
11 Désignation d'axe
12 Aide graphique de positionnement
Elément
Barre d'état
Zone d'affichage
Désignation d'axe
Témoin de marque de
référence
Softkeys
58
Fonction
Affiche le point d'origine, l'outil, l'avance, le temps
chronométré, l'unité de mesure, l'état du mode de
fonctionnement, l'initialisation/remise à zéro et l'uti-
lisateur actuels.
Indique la position actuelle de chaque axe. Affiche
également des formes, des champs, des fenêtres
d'instructions, des messages d'erreur et des sujets
d'aide.
Indique l'axe correspondant à la touche d'axe.
Indique l'état actuel des marques de référence.
Les marques de référence sont déterminées.
Un témoin clignotant indique que la détection des
marques de référence a été activée, mais que les
marques de référence n'ont pas encore été détermi-
nées.
Les marques de référence ne sont pas détermi-
nées.
Indiquent plusieurs fonctions, selon le mode de
fonctionnement et le menu actuels.
Opération de base | Interface utilisateur
10
11
12
