Fonctions spécifiques à la métrologie | Mesure de figures de pièce
11.4.2
Mesure d'une droite
Deux points au moins sont requis pour mesurer une droite. Il est possible de palper
30 points maximum que l'algorithme de calcul interprétera pour définir la droite.
Pour mesurer une droite :
Appuyer sur la softkey Mesurer
Appuyer sur la softkey Droite
L'écran de mesure de la droite s'affiche
Déplacer la table pour amener le réticule au niveau d'une extrémité de la droite
Appuyer sur la touche Enter
Déplacer la table pour amener le réticule au niveau de l'autre extrémité de la
droite
Appuyer sur la touche Enter
Si l'option Annotation est définie sur Libre, appuyer sur la softkey Terminer pour
terminer la mesure

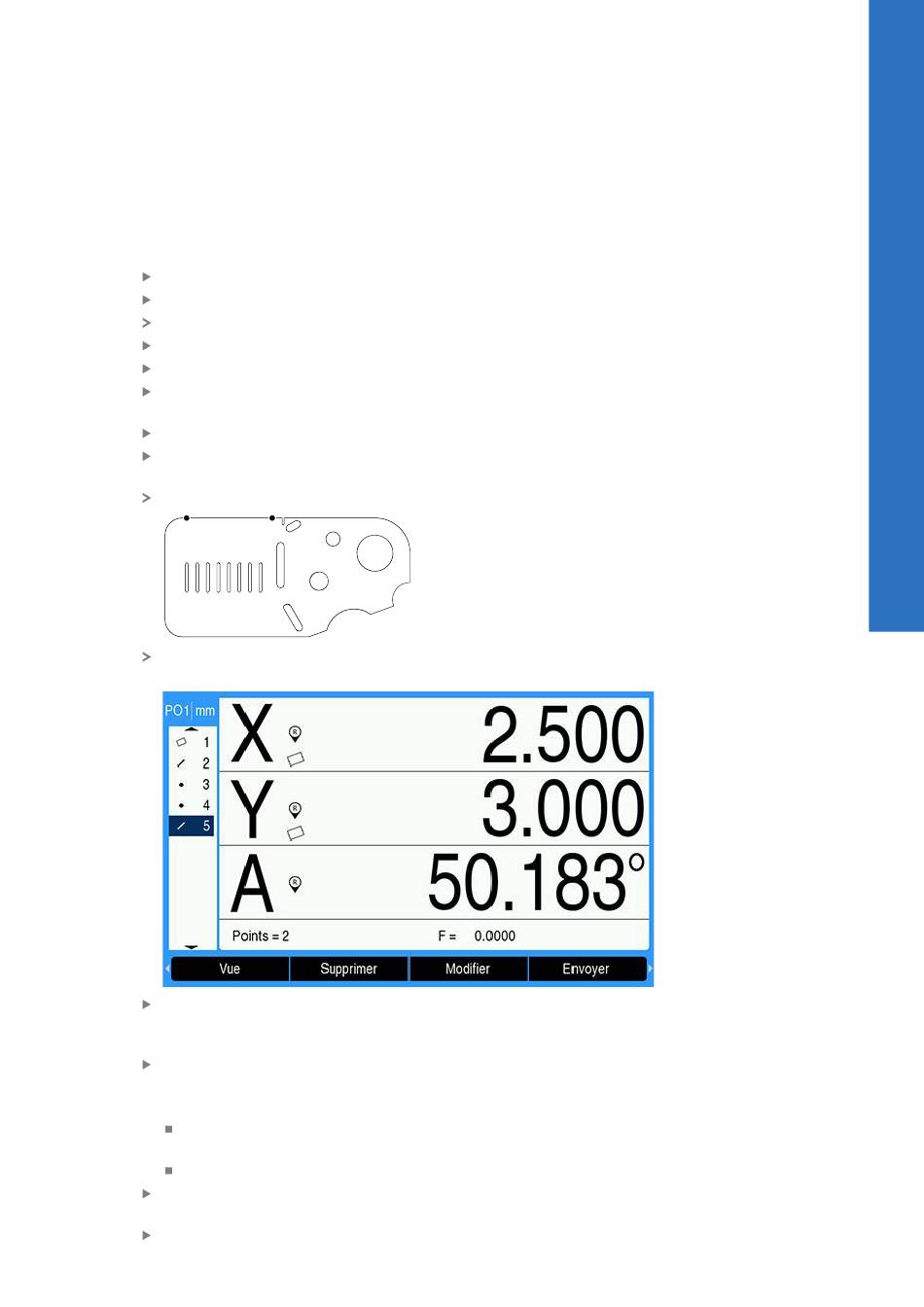

Une droite de la pièce est palpée
1
La position de la droite et l'angle s'affichent, la figure de la droite est ajoutée à la
liste des figures
Appuyer sur la touche fléchée Gauche ou Droite, puis appuyer sur la softkey <1
ou <2 pour déterminer l'angle de la droite ou le deuxième angle de la droite (selon
le paramètre Affich. angulaire) si nécessaire
Appuyer sur la softkey Modifier pour choisir l'algorithme de calcul de droite
approprié
Les types d'algorithmes de calcul de droite sont les suivants :
LSBF : calcul de forme déterminé par la déviation minimum de la somme des
moindres carrés
ISO : calcul de forme déterminé par la déviation minimum
Appuyer sur la touche C pour revenir aux softkeys de sélection d'une mesure pour
la figure
Appuyer une deuxième fois sur la touche C pour revenir à l'écran DRO
ACU-RITE | DRO200, DRO300 | Manuel d'utilisation | 11/2022
2
11
179
