9
9.5.2
Prédéfinition de la distance incrémentale

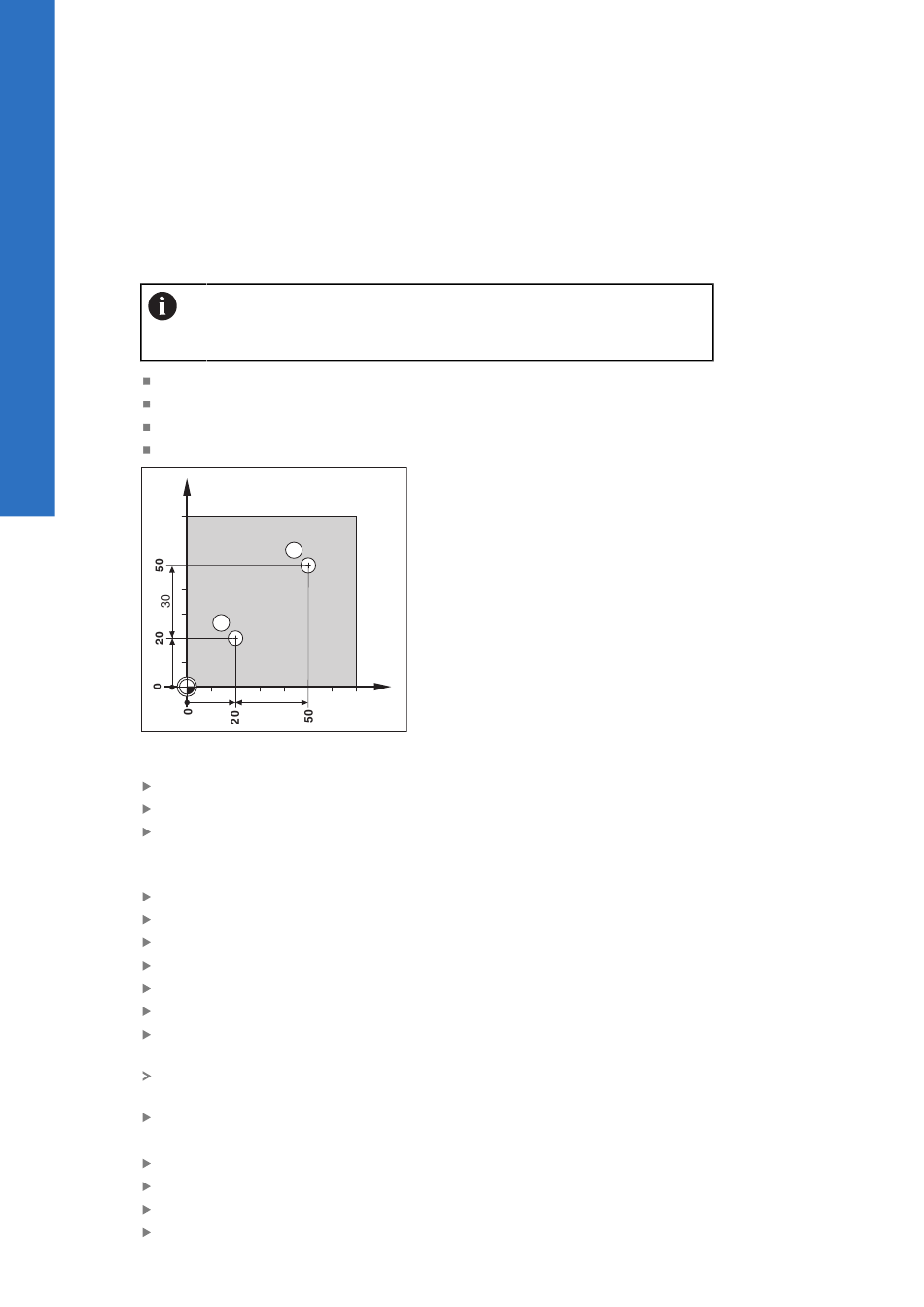

Exemple
Perçage par décomptage jusqu'à la valeur zéro avec des valeurs de positionnement
incrémentales.
Trou
Distance séparant le trou
Profondeur de perçage : Z = –20
Mode de fonctionnement : Chemin restant (Inc)
Y
Pour prédéfinir la position du trou 1 :
Appuyer sur la softkey Déf. valeurs
Appuyer sur la touche d'axe X
Entrer la valeur de position nominale du trou 1 : X = 20 et vérifier qu'aucun rayon
d'outil n'est activé
Notez que ces valeurs prédéfinies sont des valeurs absolues.
Appuyer sur la touche fléchée Bas
Entrer la valeur de position nominale du trou 1 : Y = 20
Vérifier qu'aucune correction de rayon d'outil n'est affichée.
Appuyer sur la touche fléchée Bas
Entrer la valeur de position nominale pour la profondeur de perçage : Z = –20
Appuyer sur la touche Enter
Percer le trou 1 : Déplacer les axes X, Y et Z jusqu'à ce que la valeur affichée soit
zéro
Le carré de l'aide graphique de positionnement se trouve maintenant centré entre
les deux marques de centre.
Dégager le foret
Pour prédéfinir la position du trou 2 :
Appuyer sur la softkey Déf. valeurs
Appuyer sur la touche d'axe X
Entrer la valeur de position nominale du trou 2 : X = 30
Appuyer sur la softkey I pour indiquer que la valeur que vous allez saisir est une
cote incrémentale
128
Entrer les coordonnées en dimensions incrémentales. Celles-ci sont
indiquées ici (et à l'écran) précédées d'un "I" (pour "incrémental"). Le point
d'origine correspond au point zéro pièce.
1
à : X = 20 / Y = 20
1
du trou 2 : XI = 30 / YI = 30
2
1
30
Fonctions spécifiques au fraisage | Prédéfinition d'une position cible
X
ACU-RITE | DRO200, DRO300 | Manuel d'utilisation | 11/2022
