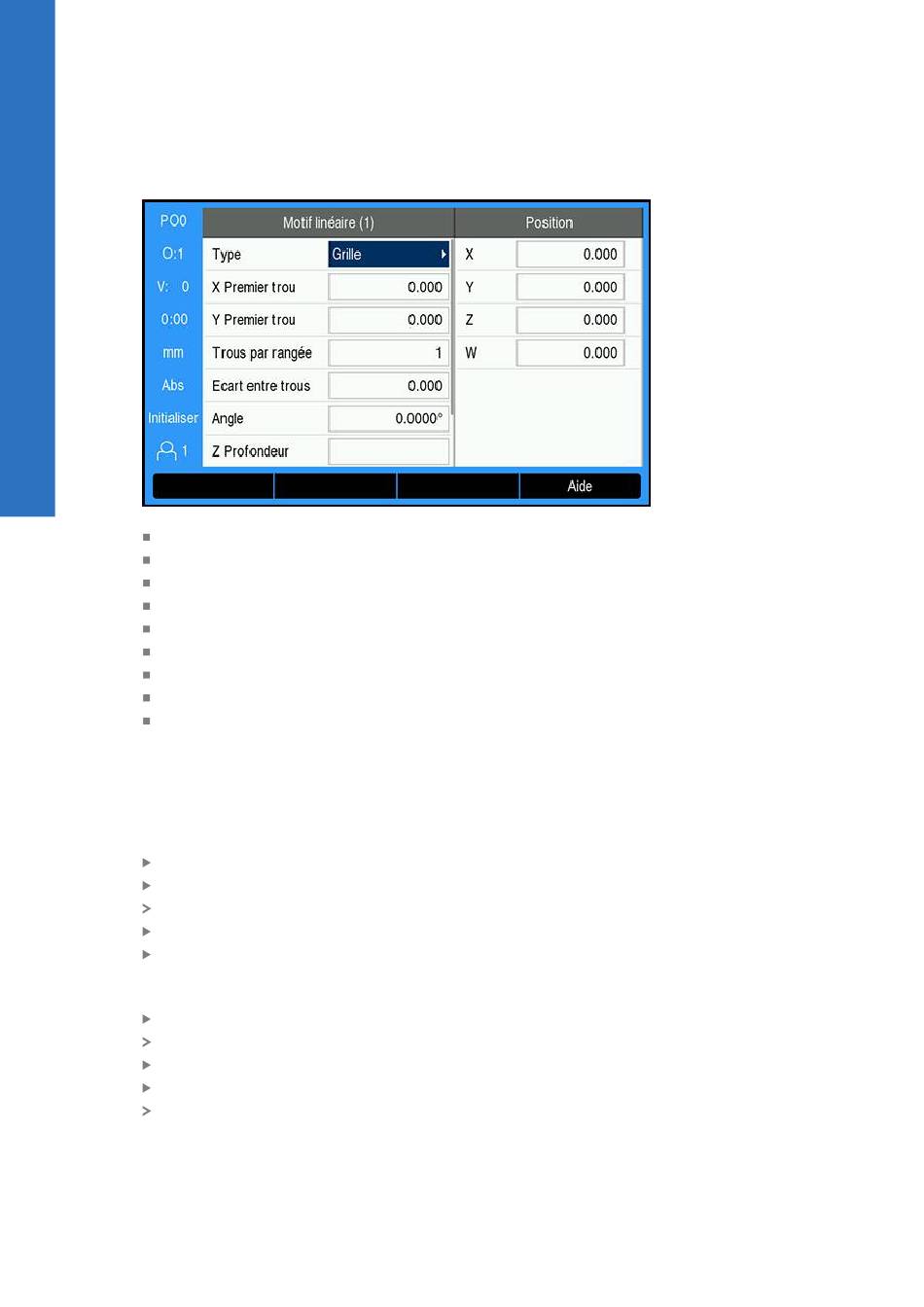

Informations requises concernent le Motif linéaire
Type : type de motif, Grille ou Cadre
XPremier trou : position de l'axe X par rapport au premier trou du motif
YPremier trou : position de l'axe Y par rapport au premier trou du motif
Trous par rangée : nombre de trous sur chaque rangée d'un motif
Ecart entre trous : espace entre chaque trou d'une même rangée
Angle : angle de rotation du motif
Z Profondeur : profondeur cible pour le perçage dans l'axe de l'outil
Nombre de rangées : nombre de rangées du motif
Espace rangées : espace entre chaque rangée d'un motif
Les tableaux Motif circulaire et Motif linéaire servent à définir jusqu'à dix motifs
de perçages circulaires différents (en cercle entier ou segment de cercle) et jusqu'à
dix motifs de perçages linéaires (schéma ou grille).
Créer et éditer un motif
Pour créer ou éditer un motif dans un tableau :
Appuyer sur la softkey Fonctions
Appuyer sur la softkey Motif circul. ou Motif linéaire
Le tableau de motifs affiche tous les motifs qui ont déjà été définis.
Appuyer sur la touche Haut ou Bas pour sélectionner une entrée du tableau
Appuyer sur la softkey Nouveau pour créer une nouvelle entrée ou appuyer sur la
softkey Modifier pour éditer une entrée existante
ou
Appuyer sur la touche Enter.
Le formulaire du motif s'ouvre.
Entrer les données qui permettront de définir le motif
Appuyer sur la touche Enter.
Le motif sera ajouté au tableau correspondant. Il peut maintenant être modifié,
exécuté ou utilisé comme référence dans un programme.
