Principes de base du positionnement | Axe de référence angulaire 0°
6.6

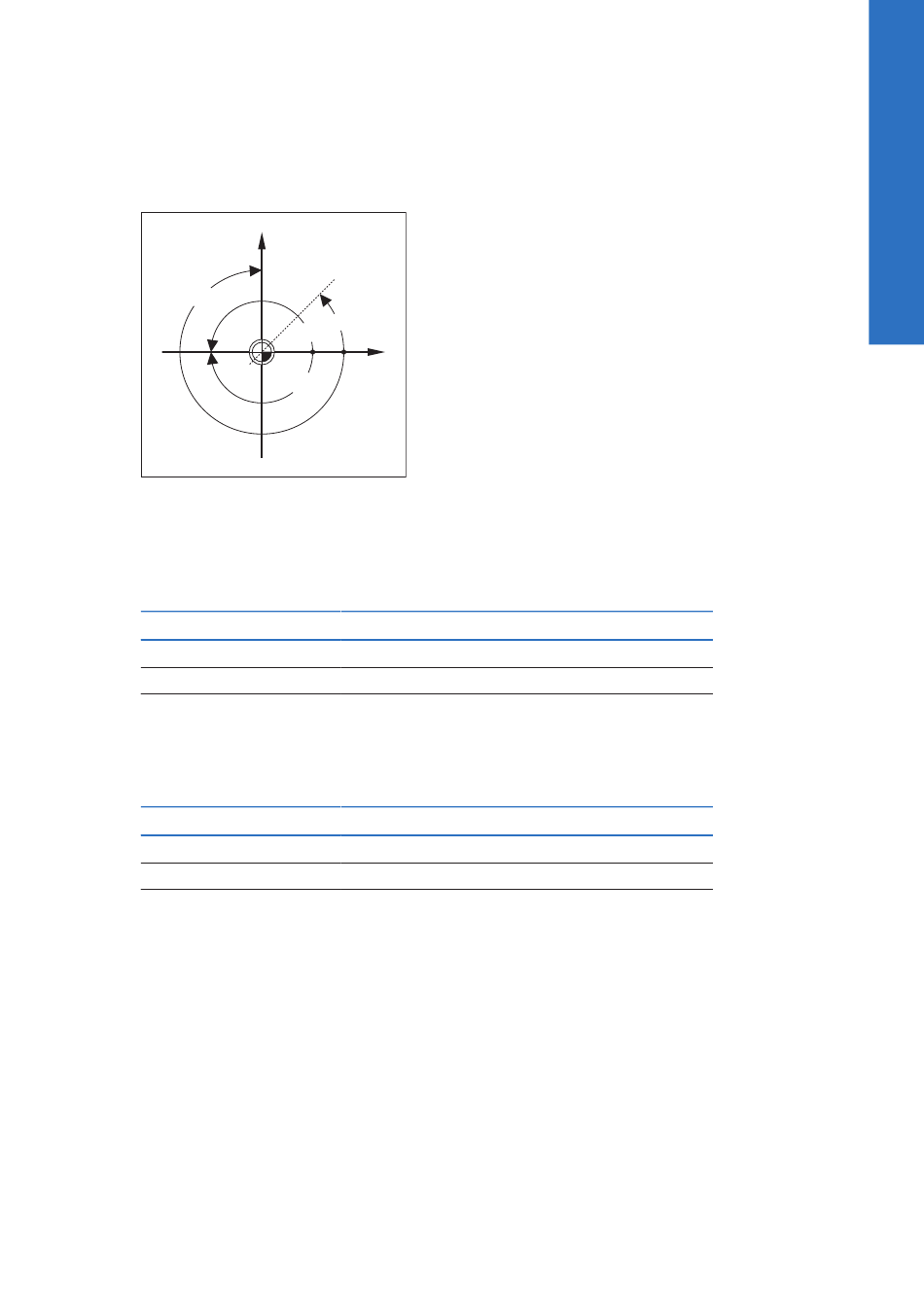

Axe de référence angulaire 0°
Y
–270°
L'axe de référence angulaire est la position 0,0°. Il est défini comme l'un des deux
axes du plan de rotation. Le tableau suivant détermine l'angle 0° des trois plans de
rotation possibles.
Pour les positions angulaires, les axes de référence angulaire qui s'appliquent sont
les suivants :
Plan
XY
YZ
ZX
Le sens de rotation positif correspond au sens inverse des aiguilles d'une montre si
le plan d'usinage est visualisé dans le sens négatif de l'axe d'outil.
Exemple : Angle dans le plan d'usinage X / Y
Plan
+45°
+/- 180°
-270°
ACU-RITE | DRO200, DRO300 | Manuel d'utilisation | 11/2022
+45°
+180°
X
–180°
Axe de référence angulaire 0°
+X
+Y
+Z
Axe de référence angulaire 0°
... bissectrice entre +X et +Y
... axe X négatif
... axe Y positif
6
51
