9

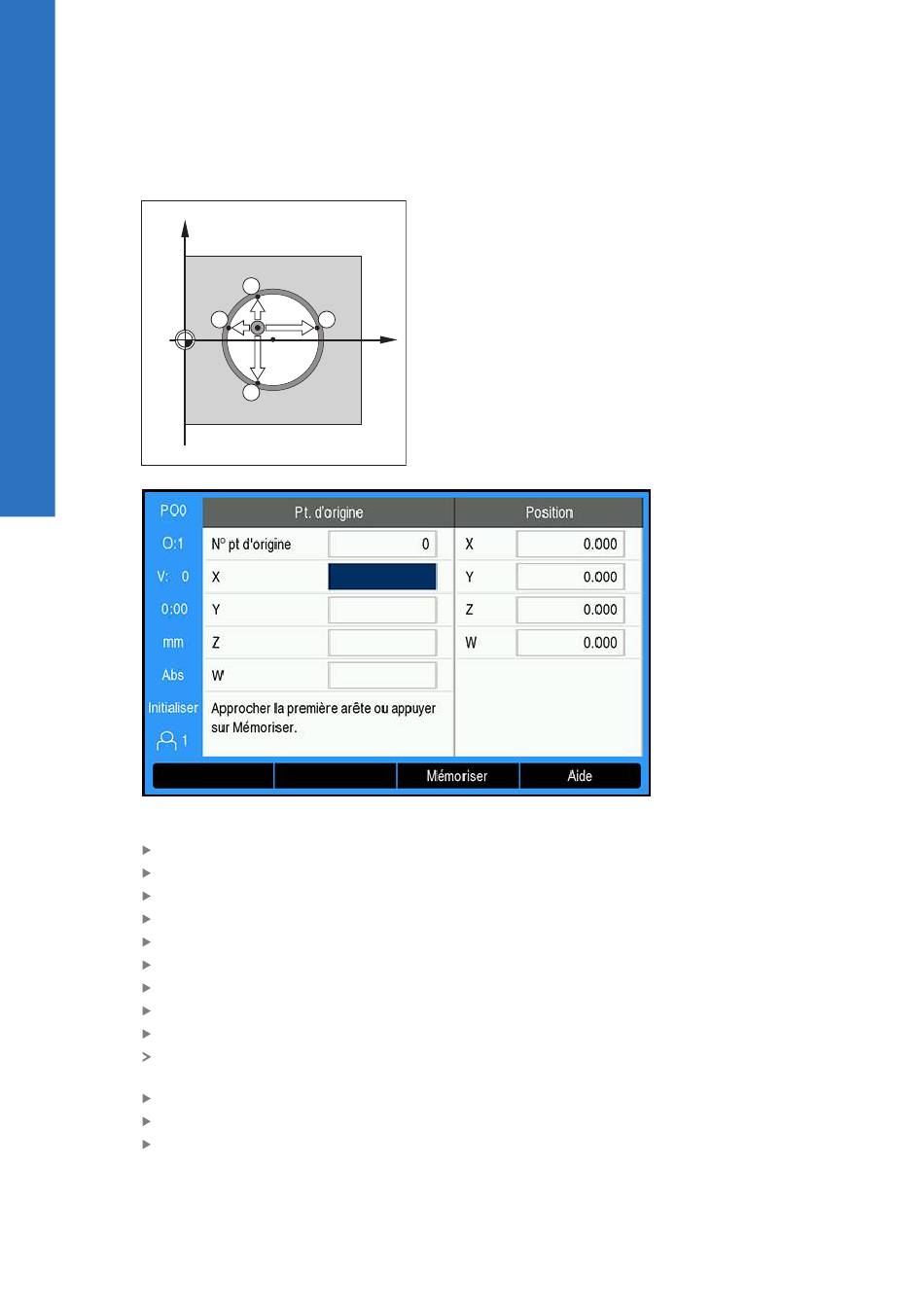

Palpage d'une Centre de cercle avec un palpeur d'arête
Y
0
Pour palper un Centre de cercle avec un outil :
Appuyer sur la softkey Pt d'origine
Entrer le N° pt d'origine
Mettre le champ de l'axe X en surbrillance
Appuyer sur la softkey Palper
Appuyer sur la softkey Centre de cercle
Palper la première arête de la pièce :
Palper la deuxième arête de la pièce :
Palper la troisième arête de la pièce :
Palper la quatrième arête de la pièce :
Les points d'origine des axes X et Y sont définis à 0.000 et le diamètre du cercle
s'affiche.
Dégager le palpeur d'arête de la pièce
Entrer la position des axes X et Y pour le centre du cercle
Appuyer sur la touche Enter
124
2
3
4
X?
X
1
Fonctions spécifiques au fraisage | Définition d'un point d'origine
1
2
3
4
ACU-RITE | DRO200, DRO300 | Manuel d'utilisation | 11/2022
