Fonctions spécifiques à la métrologie | Construction de figures de pièce
11.6
Construction de figures de pièce
De nouvelles figures peuvent être construites à partir de figures mesurées, créées
ou construites présentes dans la liste des figures. Les constructions sont souvent
utilisées pour les alignements ou les définitions de point d'origine. Elles permettent
également de mesurer des relations entre les figures parentes.
Les figures construites sont identiques aux figures mesurées et peuvent présenter
des erreurs de forme.
Si lors d'une construction, une figure parente requise est absente ou non
supportée, un message d'erreur « Échec de la construction » s'affiche.

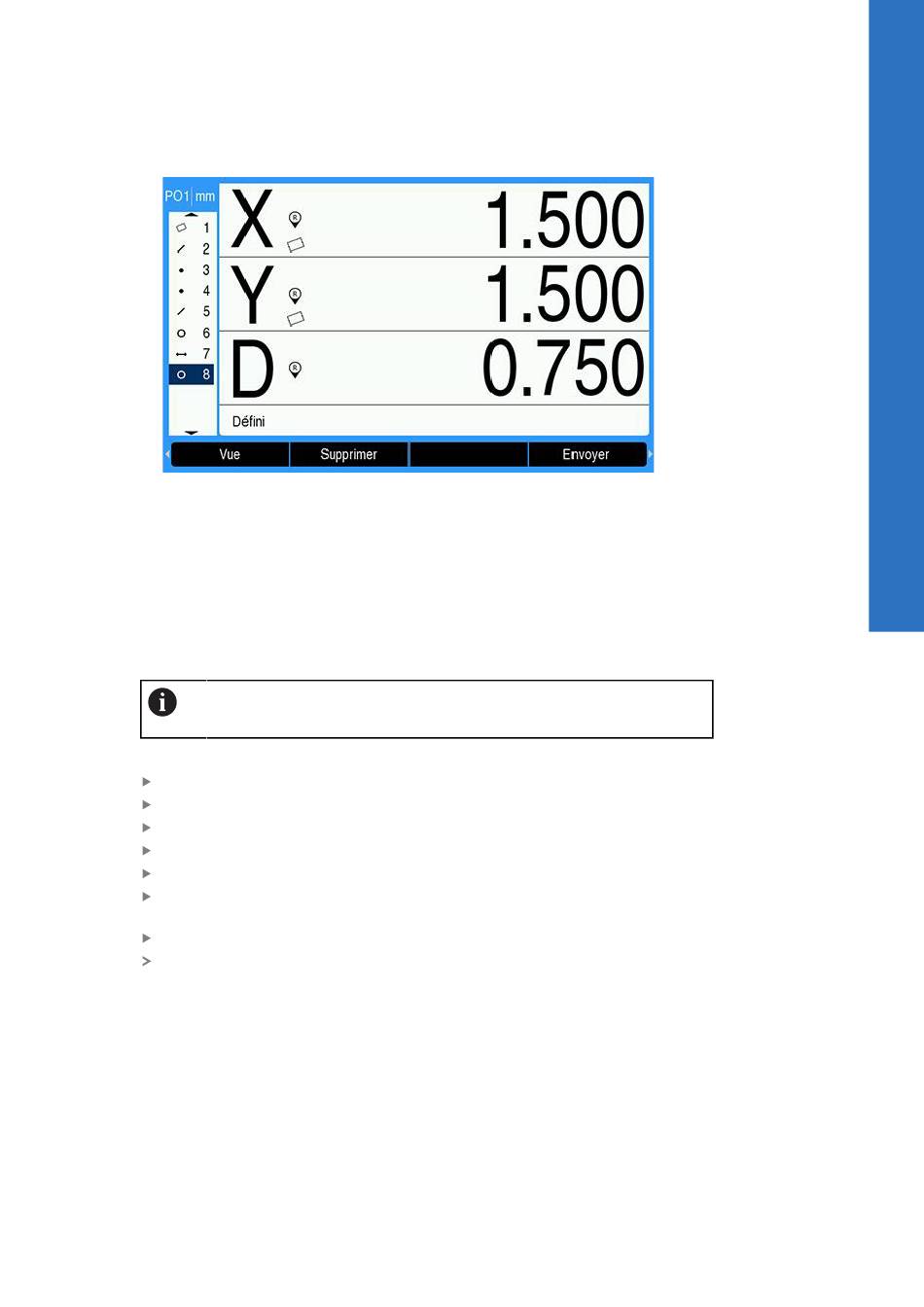

Pour construire une figure :
Appuyer sur la softkey Mesurer
Appuyer sur la softkey de la figure souhaitée
Appuyer sur la softkey Construire
Mettre en surbrillance une figure parente requise
Appuyer sur la touche Enter pour la sélectionner
Poursuivre la sélection des figures parentes en les mettant en surbrillance
jusqu'à ce que toutes les figures requises soient sélectionnées
Appuyer sur la softkey Terminer
La figure construite est ajoutée à la liste des figures
