11.2.1
Écran de mesure des figures

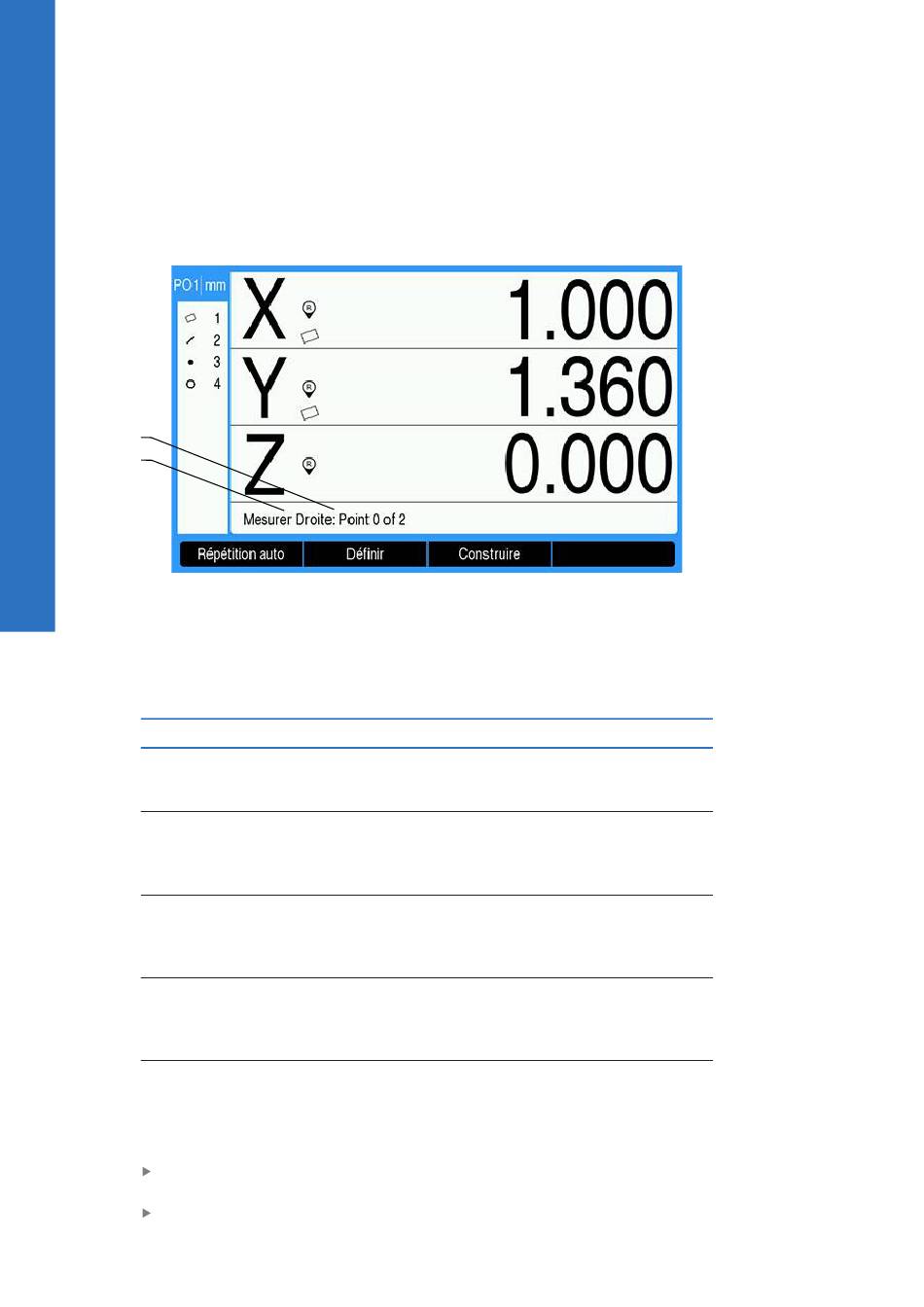

L'écran de mesure des figures s'affiche après le lancement de la mesure d'une figure
et affiche les informations suivantes, en plus des informations affichées sur l'écran
DRO.
1
2
1 Nombre de points de données pris en compte
2 Type de figure mesurée
Informations complémentaires : "Mesure de figures de pièce", Page 178.
Softkeys
Les softkeys suivantes sont disponibles sur l'écran de mesure des figures :
Softkey
Répétition auto
Définir
Construire
Terminer
Quitter
Retour à l'écran DRO
Pour revenir à l'écran DRO :
Appuyer sur la touche C pour revenir aux softkeys de sélection d'une mesure pour
la figure
Appuyer une deuxième fois sur la touche C pour revenir à l'écran DRO
166
Fonctions spécifiques à la métrologie | Écrans et softkeys disponibles
Fonction
Appuyer sur la softkey Répétition auto pour mesurer
plusieurs figures du même type. Informations complémen-
taires : "Mesure d'une série de figures", Page 184.
Appuyer sur la softkey Définir pour ouvrir le formulaire de
la figure et saisir des données afin de créer le type de figure
spécifié. Informations complémentaires : "Création de
figures de pièces", Page 185.
Appuyer sur la softkey Construire pour lancer la construc-
tion d'une nouvelle figure à partir de figures existantes
dans la liste des figures. Informations complémentaires :
"Construction de figures de pièce", Page 187.
Appuyer sur la softkey Terminer pour terminer la mesure de
la figure. Disponible uniquement lorsque l'annotation Free
est sélectionnée. Informations complémentaires : "Sélec-
tion d'une annotation", Page 170.
Appuyer sur la softkey Quitter pour annuler la mesure en
cours
ACU-RITE | DRO200, DRO300 | Manuel d'utilisation | 11/2022
