Programmation | Ouverture d'une vue graphique
12.6
Ouverture d'une vue graphique
La softkey Vue permet de naviguer dans la liste du programme avec les positions
(valeurs absolues) et une vue graphique du programme de la pièce.
Si le mode Programme est sélectionné, la vue par défaut est celle de la liste de
programme.

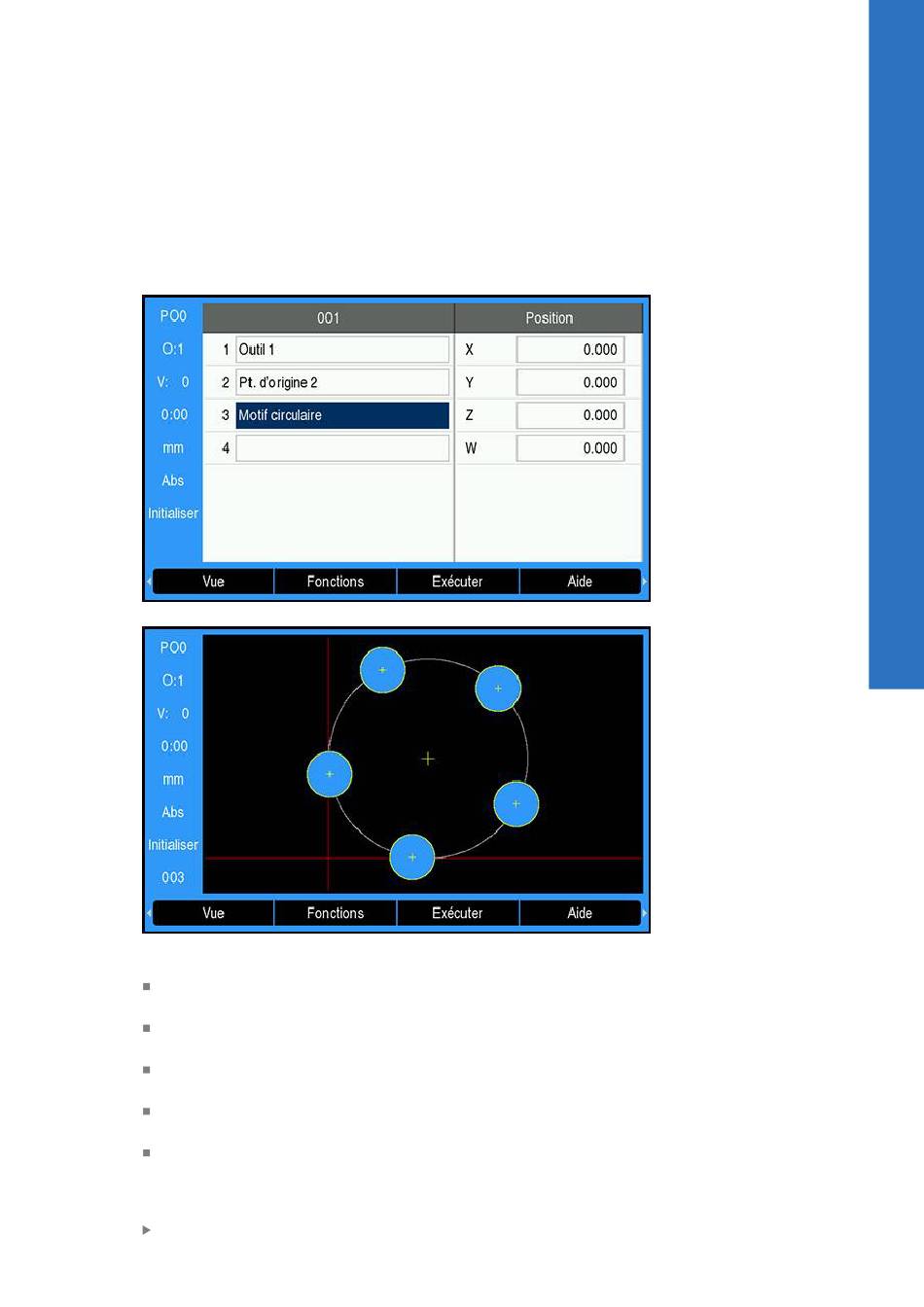

Fonctions de la vue graphique :
Les étapes Pt d'origine, Position, Motif circul. et Motif linéaire disposent
toutes d'une vue graphique.
En termes d'échelle, les fonctions de la pièce sont adaptées à la taille de la
fenêtre.
Le point d'origine est représenté sous forme de ligne horizontale et verticale
représentant la position (0,0).
La position d'un motif de trous et les trous d'un motif sont représentés sous
forme de cercles.
Le diamètre de l'outil programmé est utilisé pour dessiner les trous.
Ouverture d'une vue graphique
Pour ouvrir la vue graphique :
Appuyer sur la softkey Vue
