Pour déterminer la Offset tension :

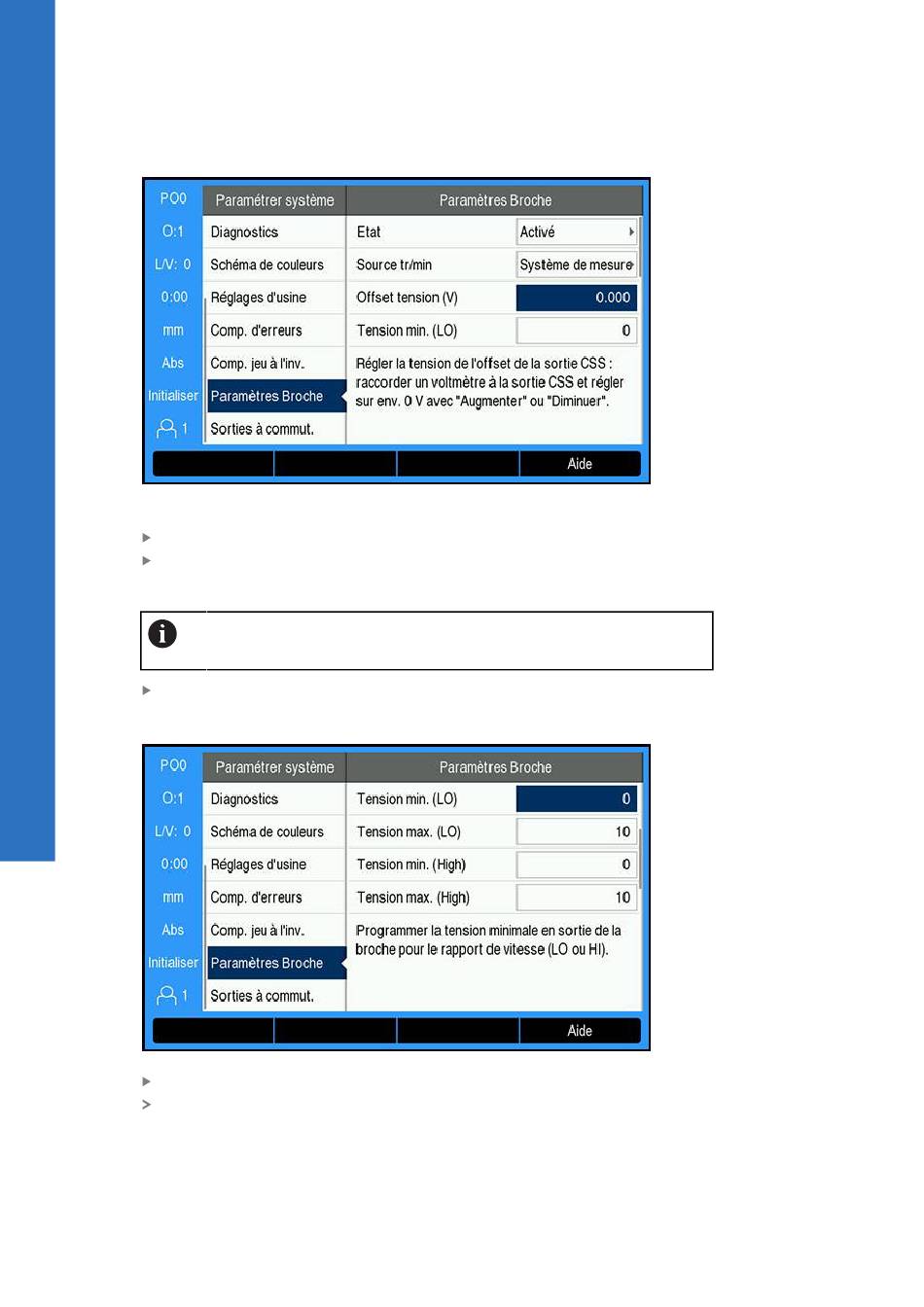

Utiliser un voltmètre pour mesurer la tension actuelle au niveau de la sortie DAC
Entrer la la tension actuelle opposée au paramètre Offset tension pour
compenser tout offset et ramener la sortie DAC à 0 V
Entrer la tension min et max pour établir un rapport entre le signal de sortie
(+0 V à +10 V) et la vitesse de la broche pour chaque gamme de vitesse (Faible
et Elevé)
Entrer la V - tr/min pour chaque rapport (Low et High)
La vitesse de rotation broche est ensuite calculée à partir du rapport linéaire de la
sortie DAC S
base de la formule suivante : V
220
La plage de réglage de la Offset tension est comprise entre -0,2 V et
+0,2 V.
pour déterminer la tension de sortie correspondante V
Out
Out
Utilisation de l'IOB 610 | Contrôle de la Vitesse rot. broche
= 10 (S
- S
) / (S
– S
out
0
10
0
ACU-RITE | DRO200, DRO300 | Manuel d'utilisation | 11/2022
sur la
Out
) + V
Offset
