Opérations de tournage spécifiques | Cycle de filetage

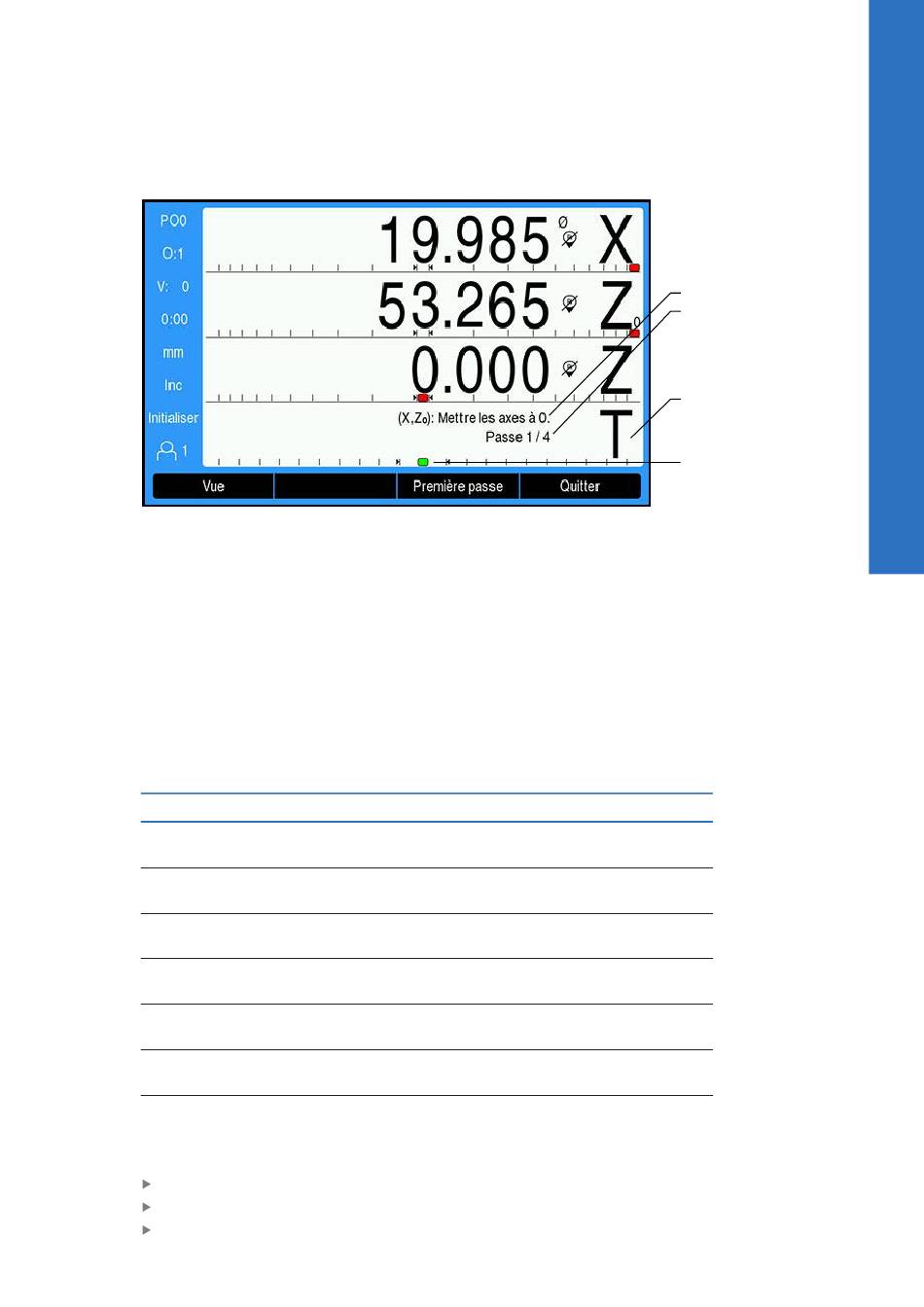

Programme de Cycle de filetage
1 Message d'instruction
2 Numéro de passe
3 Zone d'affichage de la barre de filetage
4 Aide graphique de positionnement de la barre de filetage
Pendant l'exécution d'un Cycle de filetage, un message d'instruction et le numéro
de Passe s'affichent dans la zone d'affichage de la barre dédiée au filetage. L'aide
graphique de positionnement de la barre de filetage indique la rotation de la vis à
billes par rapport au repère défini. Ce repère est initialement défini lors de l'exécution
de la Première passe. Toutes les autres passes peuvent ensuite être effectuées
en s'aidant du curseur graphique de positionnement de la barre de filetage lorsque
celui-ci atteint le repère central.
Les softkeys suivantes sont disponibles lorsque vous exécutez un programme de
Cycle de filetage :
Fonction
Vue
Première passe
Passe suivante
Lancer la passe
Passe précédente
Passe de finition
Quitter
Pour exécuter un programme Cycle de filetage :
Démarrer la broche
Appuyer sur la softkey Cycle de filetage pour ouvrir le formulaire
Une fois toutes les données définies, appuyer sur la touche enter pour lancer le
programme
ACU-RITE | DRO200, DRO300 | Manuel d'utilisation | 11/2022
Softkey
Appuyer sur la softkey Vue pour visualiser la position
actuelle de l'outil pendant l'usinage
Appuyer sur la softkey Première passe pour démarrer la
première passe
Appuyer sur la softkey Passe suivante pour afficher l'instruc-
tion suivante
Appuyer sur la softkey Lancer la passe pour passer à la
passe suivante
Appuyer sur la softkey Passe précédente pour relancer la
procédure
Appuyer sur la softkey Passe de finition pour lancer la
dernière passe programmée
Appuyer sur la softkey Quitter pour quitter le programme et
revenir à l'écran d'affichage des positions
