11

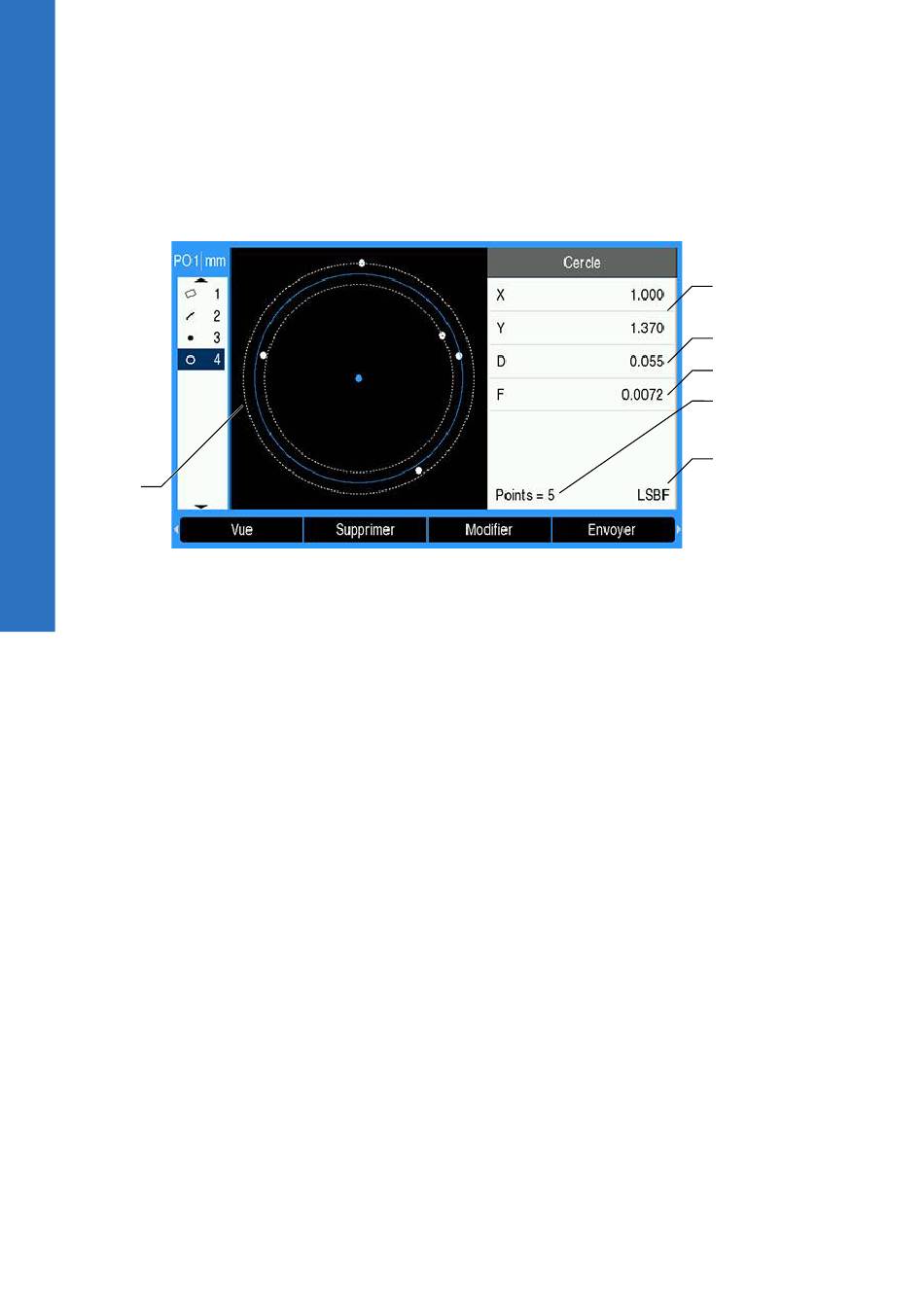

Écran d'évaluation graphique de la figure
L'écran d'évaluation graphique de la figure affiche les informations suivantes, en
plus des informations affichées sur l'écran DRO.
1
1 Vue graphique de la figure avec les points de données mesurés, construits ou
créés pour former la figure
2 Position de la figure
3 Valeurs géométriques et dimensionnelles telles que diamètre, longueur ou angle
4 Erreur de forme
5 Nombre de points de données utilisés pour définir une figure mesurée, nombre
de figures parentes utilisées si la figure a été construite ou bien créée
6 Algorithme du calcul de forme appliqué à la figure, le cas échéant
Informations complémentaires : "Évaluation des figures d'une pièce", Page 192.
168
Fonctions spécifiques à la métrologie | Écrans et softkeys disponibles
ACU-RITE | DRO200, DRO300 | Manuel d'utilisation | 11/2022
2
3
4
5
6
