Visualisation de cotes

Publicité

15
Mode d'affichage EDM

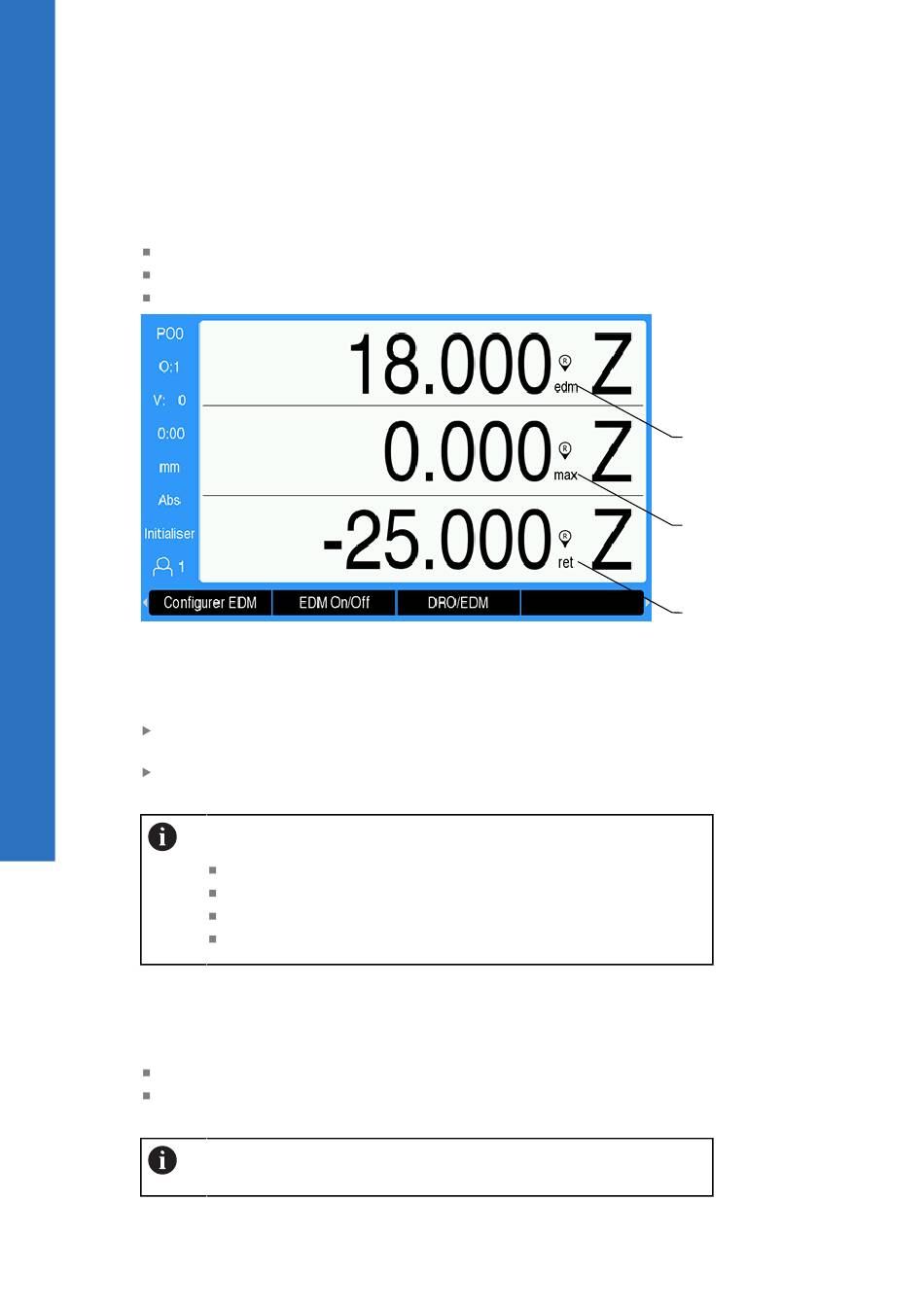

Le mode d'affichage Electroérosion (EDM) donne les informations de l'axe Z sur
trois écrans :
Position actuelle absolue Z
Profondeur maximale Z atteinte
Profondeur de la cible Z (dégagement)
1 Position actuelle absolue Z
2 Profondeur maximale Z atteinte
3 Profondeur de la cible Z (dégagement)
Pour sélectionner le mode d'affichage Electroérosion (EDM) :
Appuyer sur la softkey DRO/EDM pour sélectionner le mode d'affichage
Electroérosion (EDM) lorsque le mode d'affichage VISU est activé
Appuyer à nouveau sur la softkey DRO/EDM pour revenir au mode d'affichage
VISU
Activation et désactivation de l'EDM
Désactivée
Lorsque Electroérosion (EDM) est désactivée :
Tous les relais sont inactifs
L'icône Electroérosion (EDM) clignote à côté de la position Z actuelle en mode
d'affichage Electroérosion (EDM)
240
La position Z Max est réinitialisée à la position Z absolue actuelle
lorsque :
Electroérosion (EDM) est activée
Au début d'un cycle d'étincelage
Une fois que l'origine Z est Initialiser ou Déf. valeurs
Après l'effacement d'une erreur de comptage Z
Lorsque l'Electroérosion (EDM) est désactivée, aucune icône ne s'affiche
à côté de l'axe Z en mode d'affichage VISU.
Utilisation de l'IOB 610 | Electroérosion (EDM)
1
2
3
ACU-RITE | DRO200, DRO300 | Manuel d'utilisation | 11/2022
