Généralités
Ce chapitre contient toutes les informations nécessaires au montage du produit.
4.2
Assemblage
Informations générales sur le montage

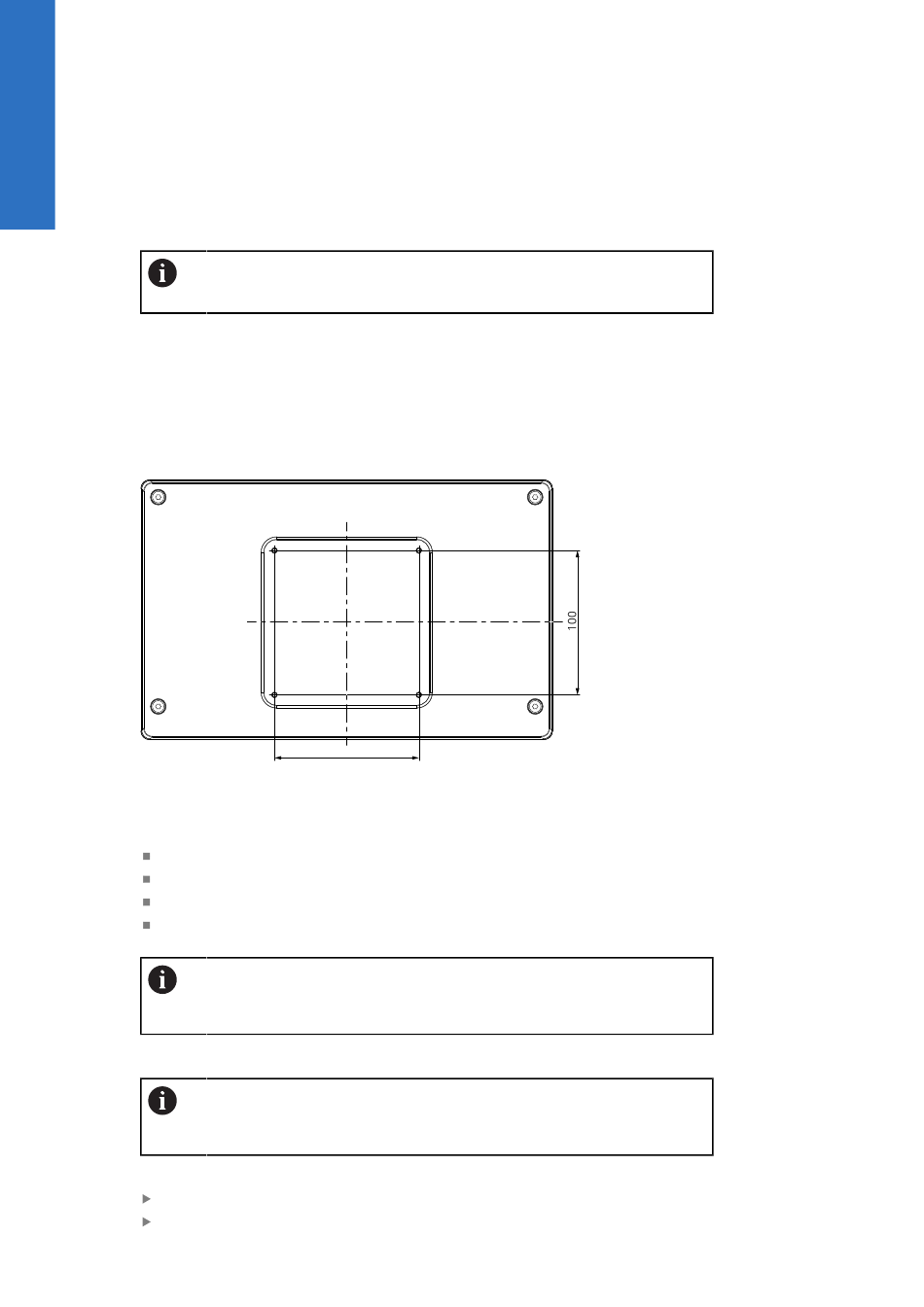

Le système de fixation adapté aux variantes de montage est prévu au dos de
l'appareil. L'agencement des trous est conforme à la norme VESA 100 mm x
100 mm.
Le matériel de fixation correspondant à la variante de montage de l'appareil est
fourni avec l'appareil.
Vous aurez également besoin des éléments suivants :
un tournevis Torx T20
une clé Allen 2,5 mm
une clé à douille 7 mm
matériel pour le montage sur une surface d'appui
Acheminement des câbles
Si le produit est monté conformément à l'une des variantes de montage proposées :
Rassembler les câbles
Faire passer les câbles sur le côté, en direction des connecteurs, comme illustré
sur les dessins
34
Seul un personnel qualifié est habilité à réaliser les étapes suivantes :
Informations complémentaires : "Qualification du personnel", Page 25
100
L'appareil doit être monté sur un socle, un support ou dans un cadre de
montage pour pouvoir être utilisé correctement, conformément à sa
destination.
Les schémas illustrant des variantes de montage vous indiquent, à titre
de suggestion, comment faire passer vos câbles une fois le montage
effectué.
Montage | Généralités
ACU-RITE | DRO200, DRO300 | Manuel d'utilisation | 11/2022
