Écran DRO

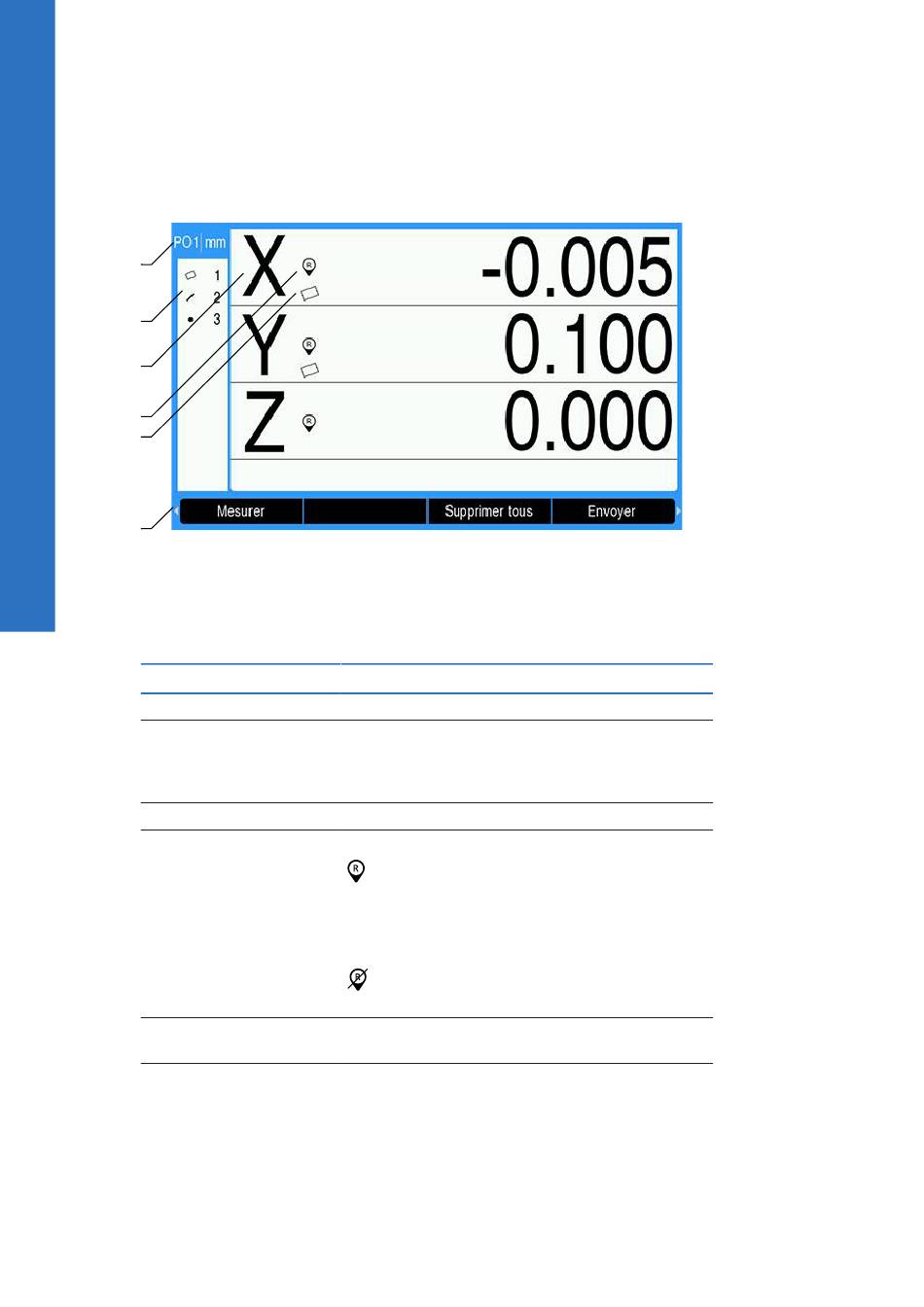

L'écran DRO de l'application de métrologie affiche les informations suivantes.
1
2
3
4
5
6
1 Barre d'état
2 Liste des figures
3 Désignation d'axe
4 Indicateur de marque de référence
5 Indicateur d'alignement
6 Softkeys
Élément
Barre d'état
Liste des figures
Désignation d'axe
Indicateur de marque de
référence
Indicateur d'alignement
Softkeys
164
Fonctions spécifiques à la métrologie | Écrans et softkeys disponibles
Fonction
Affiche le point d'origine et l'unité de mesure actuels
Affiche une liste des figures de pièces mesurées,
créées et construites. Chaque figure est identifiée
par un numéro et une icône représentant son type.
La liste peut contenir jusqu'à 100 figures.
Indique l'axe correspondant à la touche d'axe.
Indique l'état actuel des marques de référence.
Les marques de référence sont déterminées.
Un témoin clignotant indique que la détection des
marques de référence a été activée, mais que les
marques de référence n'ont pas encore été détermi-
nées.
Les marques de référence ne sont pas détermi-
nées.
Indique que la pièce est alignée sur un axe de
mesure
Indiquent plusieurs fonctions, selon le mode de
fonctionnement et le menu actuels
ACU-RITE | DRO200, DRO300 | Manuel d'utilisation | 11/2022
