Fonctions spécifiques à la métrologie | Mesure de figures de pièce
Appuyer sur la touche C pour revenir aux softkeys de sélection d'une mesure pour
la figure
Appuyer une deuxième fois sur la touche C pour revenir à l'écran DRO
11.4.4

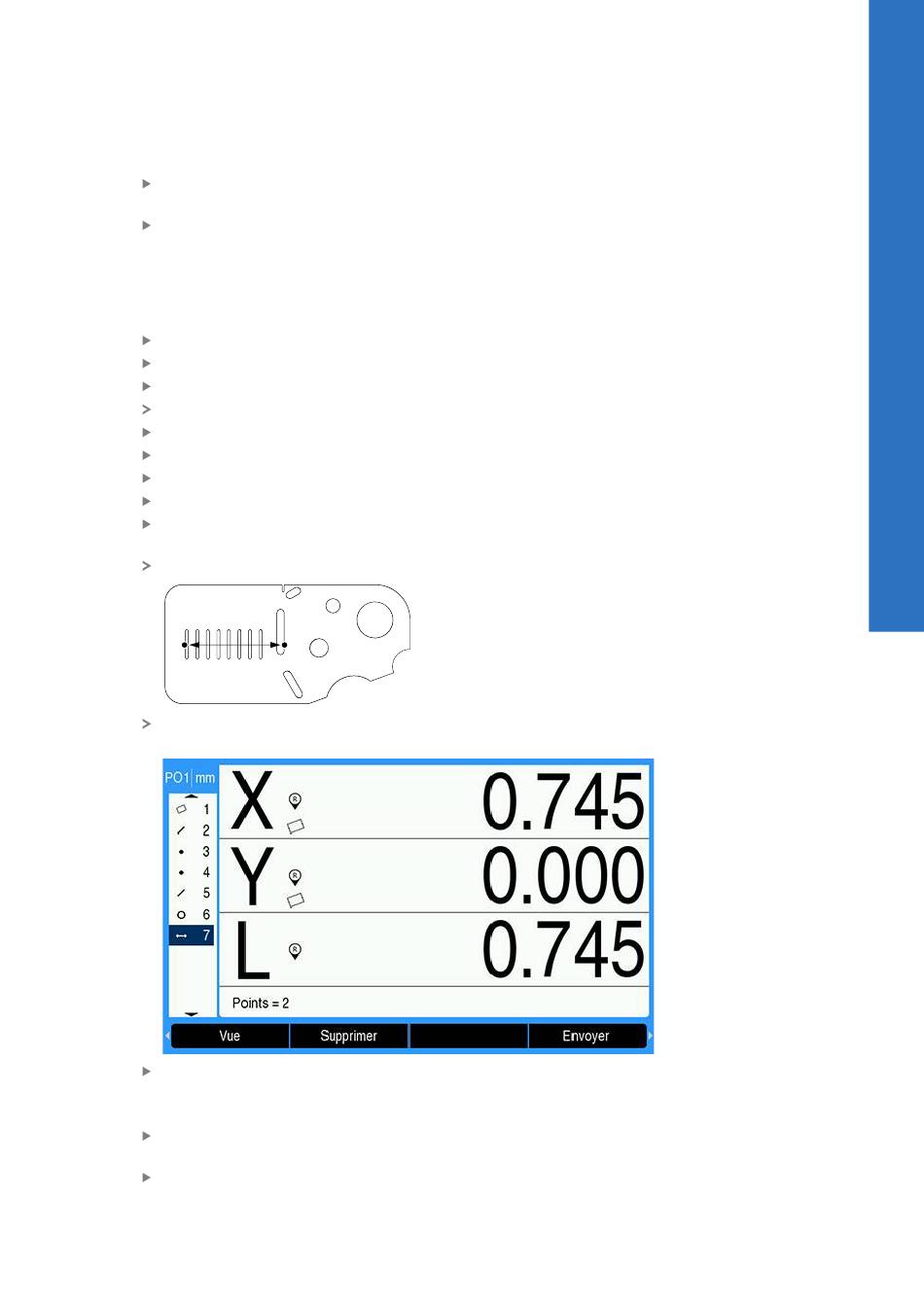

Mesure d'une distance
Deux points sont requis pour mesurer une distance.
Pour mesurer une distance :
Appuyer sur la softkey Mesurer
Appuyer sur la touche fléchée Droite
Appuyer sur la softkey Distance
L'écran de mesure de la distance s'affiche
Déplacer la table pour amener le réticule sur le premier des deux points
Appuyer sur la touche Enter
Déplacer la table pour amener le réticule sur le deuxième des deux points
Appuyer sur la touche Enter
Si l'option Annotation est définie sur Libre, appuyer sur la softkey Terminer pour
terminer la mesure
Une distance est palpée sur la pièce
1
Les valeurs X, Y et le vecteur distance s'affichent, puis la figure de distance est
ajoutée à la liste des figures
Appuyer sur la touche fléchée Gauche ou Droite, puis sur la softkey Longueur/Z
afin de basculer entre le vecteur distance (L) et la hauteur Z si nécessaire.
La hauteur d'axe Z ne sert pas à calculer le vecteur distance.
Appuyer sur la touche C pour revenir aux softkeys de sélection d'une mesure pour
la figure
Appuyer une deuxième fois sur la touche C pour revenir à l'écran DRO
ACU-RITE | DRO200, DRO300 | Manuel d'utilisation | 11/2022
