11
11.4.3

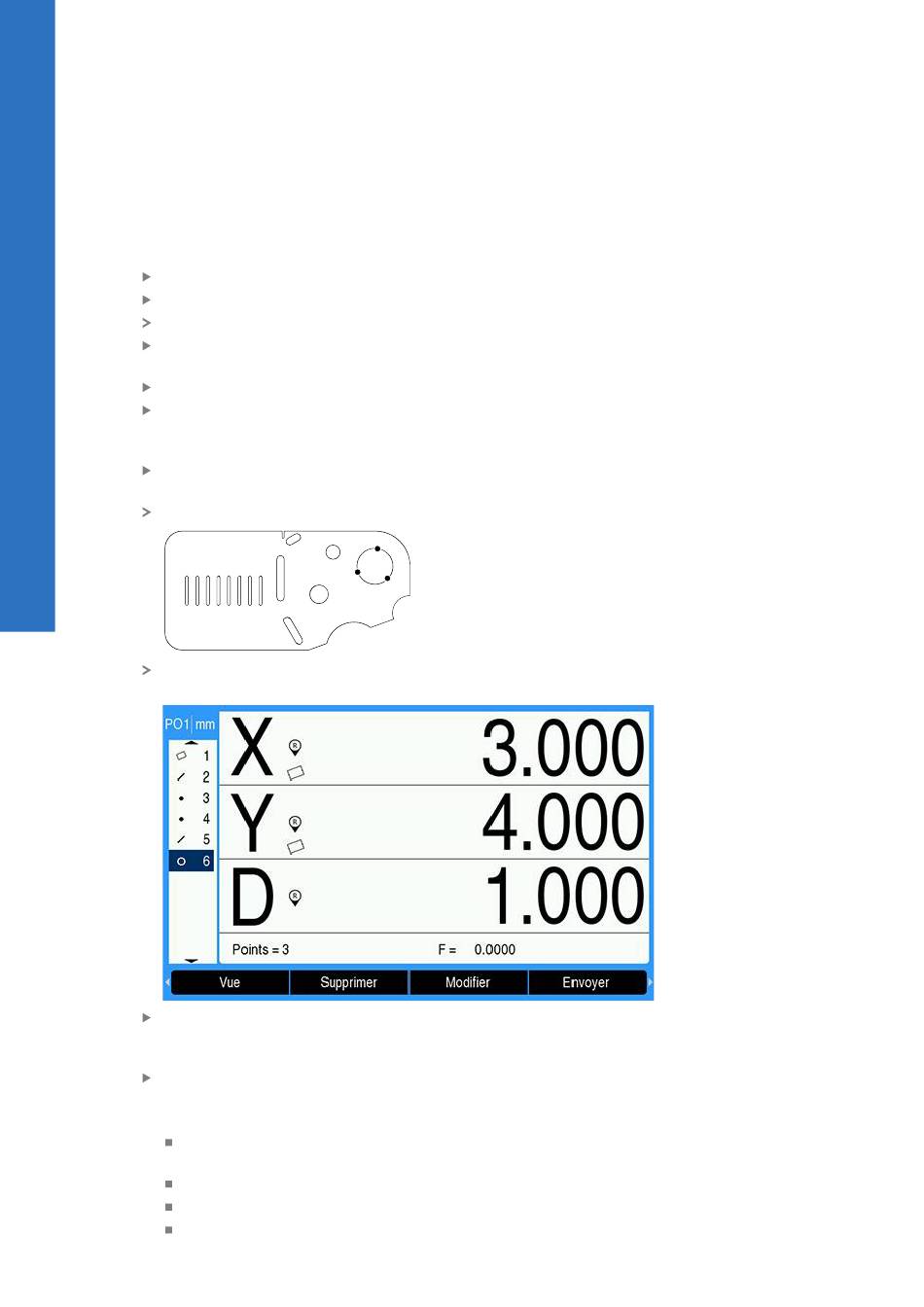

Mesure d'un cercle
Trois points au moins sont requis pour mesurer un cercle. Il est possible de palper
30 points maximum que l'algorithme de calcul interprétera pour définir le cercle.
Pour mesurer un cercle :
Appuyer sur la softkey Mesurer
Appuyer sur la softkey Cercle
L'écran de mesure du cercle s'affiche
Déplacer la table pour amener le réticule au niveau d'un point sur la circonférence
du cercle
Appuyer sur la touche Enter
Déplacer la table pour amener le réticule au niveau de deux autres points répartis
uniformément sur la circonférence du cercle, en appuyant sur la touche Enter
pour prendre en compte chaque point
Si l'option Annotation est définie sur Libre, appuyer sur la softkey Terminer pour
terminer la mesure
Un cercle de la pièce est palpé
La position du cercle et le diamètre s'affichent, la figure du cercle est ajoutée à la
liste des figures
Appuyer sur la touche fléchée Gauche ou Droite, puis sur la softkey Rayon/
Diamètre afin de basculer entre les mesures du diamètre et du rayon si
nécessaire
Appuyer sur la softkey Modifier pour choisir l'algorithme de calcul de cercle
approprié
L'algorithme de calcul de cercle approprié comprend :
LSBF : calcul de forme déterminé par la déviation minimum de la somme des
moindres carrés
ISO : calcul de forme déterminé par la déviation minimum
Extérieur : ajuste au plus grand cercle
Intérieur : ajuste au plus petit cercle
180
Fonctions spécifiques à la métrologie | Mesure de figures de pièce
2
1
3
ACU-RITE | DRO200, DRO300 | Manuel d'utilisation | 11/2022
