Installation | Vue d'ensemble du produit
5.3
Vue d'ensemble du produit
Les connecteurs situés au dos de l'appareil sont protégés des salissures et des
dommages par des caches anti-poussière.
Risque de pollution et d'endommagement de l'appareil si les caches anti-
poussière manquent !
Cela peut entraver le bon fonctionnement des contacts, voire les détruire.
Ne retirer les caches anti-poussière que pour raccorder les systèmes de
mesure ou les périphériques
Si vous débranchez un système de mesure ou un périphérique, replacez
ensuite le cache anti-poussière sur le connecteur.
Le nombre et le type de connecteurs peut varier en fonction de la version
d'appareil.

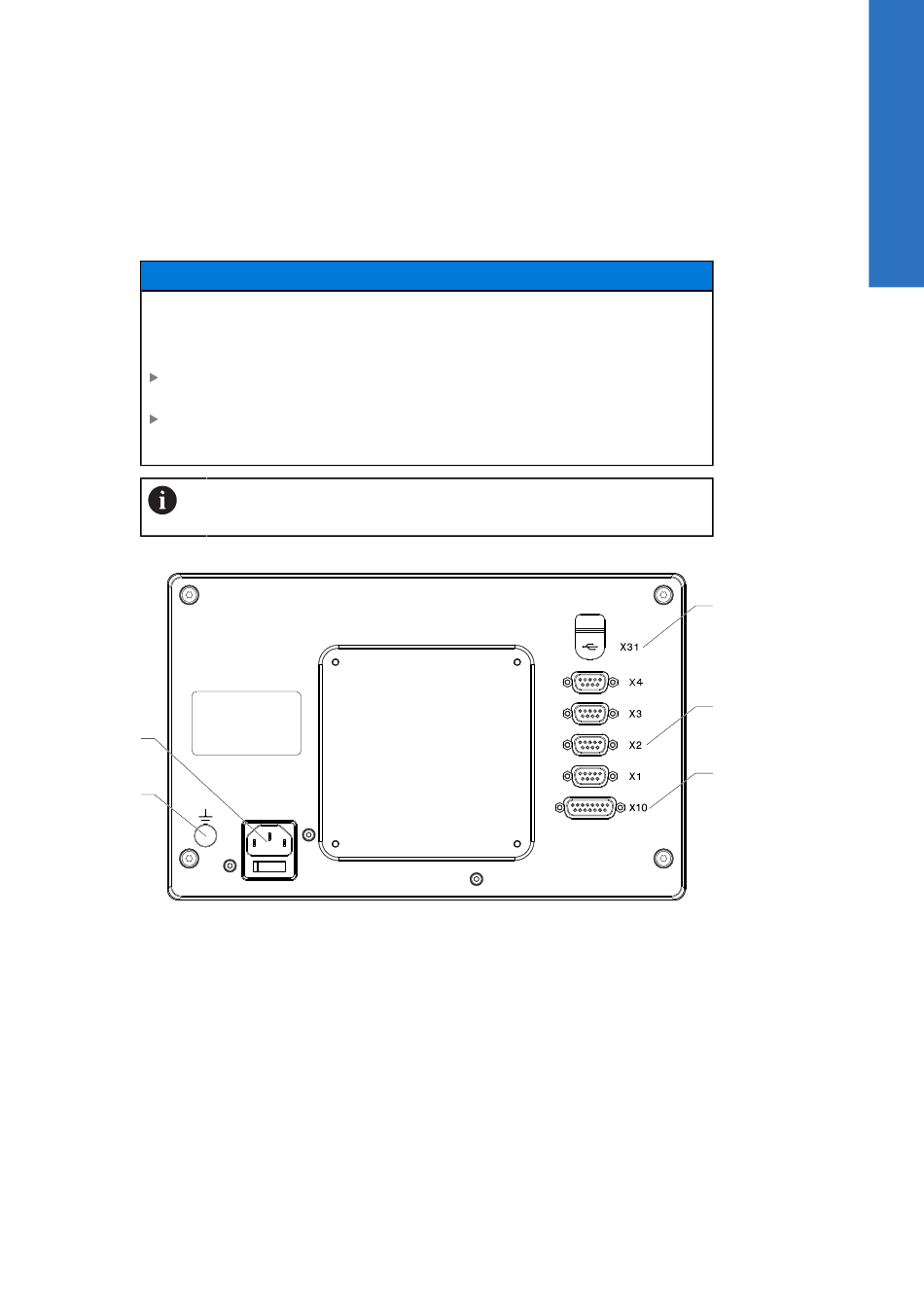

Panneau arrière sans caches anti-poussière
1
2
DRO304
Panneau arrière
1
Interrupteur d'alimentation et prise secteur
2
Borne de mise à la terre conforme à la norme CEI 60471 - 5017
3
X31 : Port USB 2.0 Hi-Speed (type C) pour l'unité de stockage de masse et le
(sous le cache de protection)
4
X1 à X4 : variante d'appareil avec connecteurs Sub-D 9 plots pour les
systèmes de mesure à interface TTL
5
X10 : connecteur Sub-D 15 plots pour palpeurs et appareils auxiliaires (par ex.
palpeur HEIDENHAIN, IOB 610, IB 2X). Disponible uniquement sur les appareils
de la série DRO300.
ACU-RITE | DRO200, DRO300 | Manuel d'utilisation | 11/2022
REMARQUE
3
4
5
41
