Installation de la console d'allumage
• Monter la console d'allumage sur le portique (pont).
• Laisser de l'espace pour déposer le dessus pour l'entretien.
Note : Vérifier l'orientation du tuyau avant d'acheminer les tuyaux du liquide de refroidissement. Les
raccords sont différents sur la console d'allumage et l'extrémité de la source de courant de chaque
tuyau. L'étiquette marquée IGN CSL sur l'extrémité de chaque tuyau indique que c'est l'extrémité qui
est reliée à la console d'allumage.

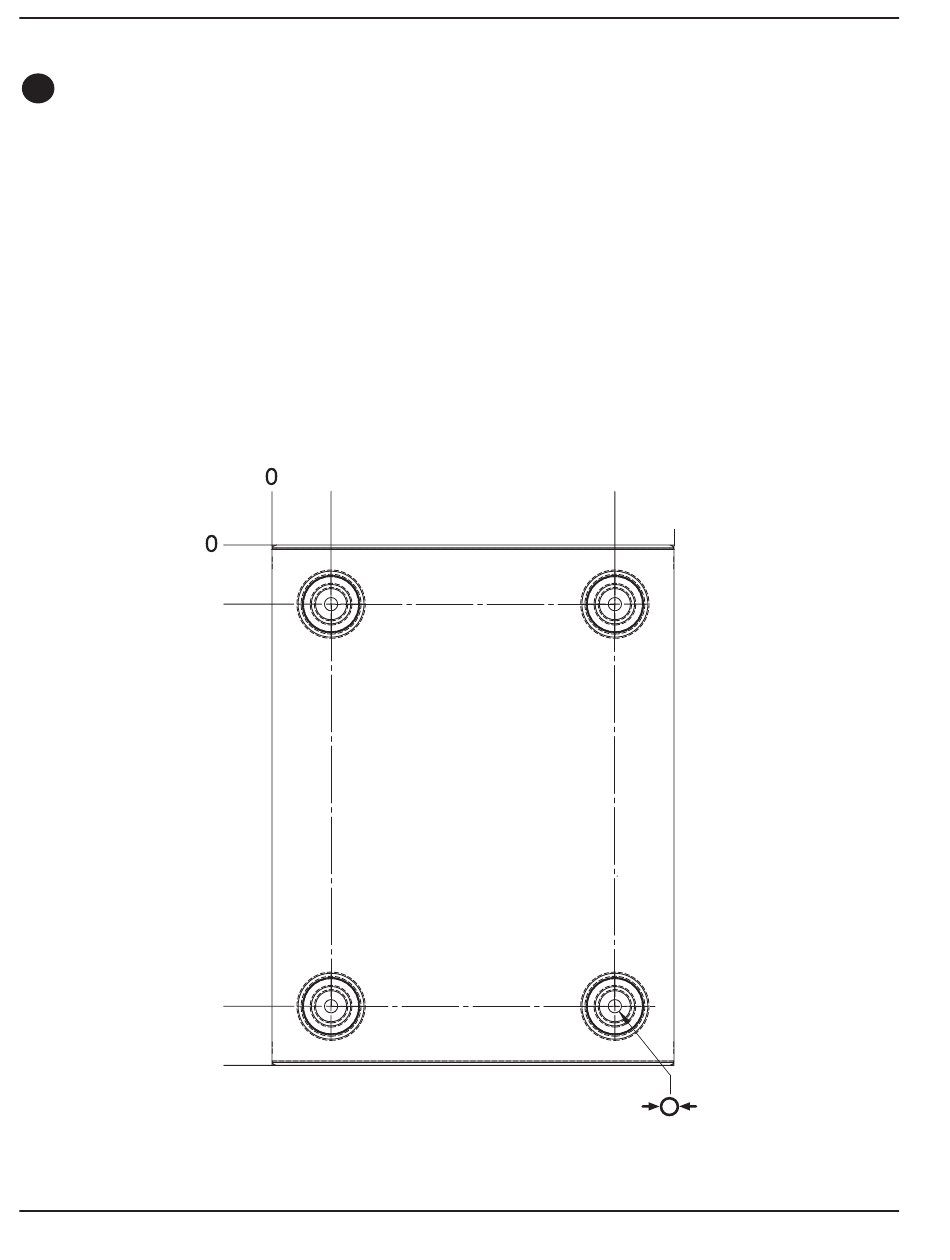

32 mm
248 mm
279 mm
3-14
32 mm
184 mm
216 mm
HySpeed HSD130 RHF Manuel d'instructions
