PCB2 du circuit d'amorçage
Fonctionnement
Le circuit de démarrage est constitué d'un interrupteur à grande vitesse qui transfère rapidement le courant de l'arc
pilote du fil de l'arc pilote au câble de retour. Le circuit de démarrage remplit 2 fonctions :
1. Il permet au courant de l'arc pilote initial de circuler rapidement dans le câble de l'arc pilote avec peu d'impédance.
2. Une fois que le courant de l'arc pilote initial est amorcé, le circuit de démarrage soumet une impédance à la charge
de l'arc pilote pour aider à transférer l'arc à la pièce à couper. Voir le schéma ci-après.

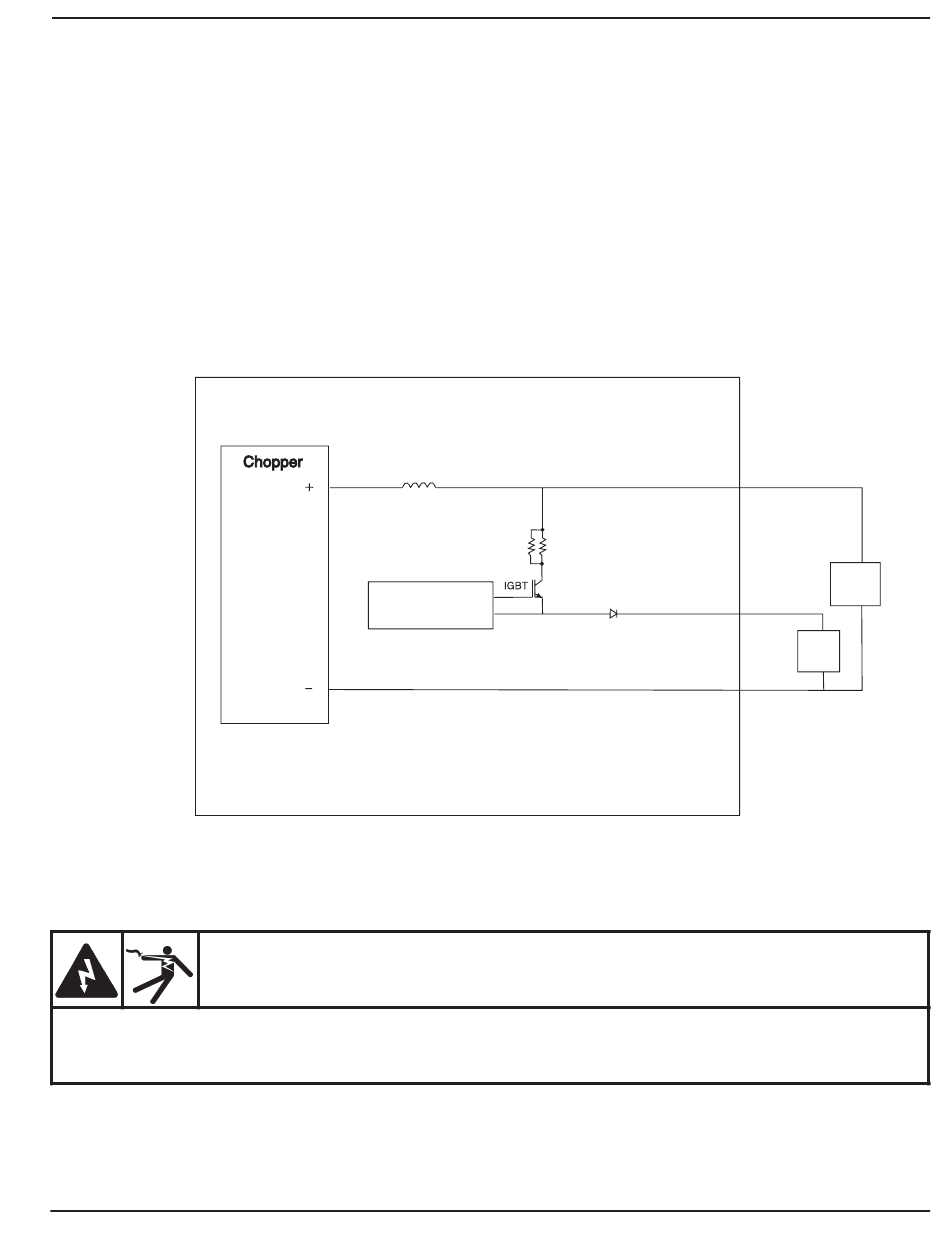

Schéma fonctionnel du circuit de démarrage
Dépannage du circuit de démarrage
RISQUE DE DÉCHARGE ÉLECTRIQUE : Toujours agir avec la plus grande prudence quand on entretient
une source de courant branchée et que les panneaux ont été déposés. Des tensions dangereuses
existent à la source de courant qui peuvent provoquer des blessures ou la mort.
HySpeed HSD130 RHF Manuel d'instructions
Source de courant plasma
Bobine
d'arrêt
Résistance de
puissance
Power supply
CI d'alimentation de
control board
la source de courant
DANGER
Diode
ENTRETIEN
Arc de
coupage
Arc
pilote
5-29
