1. EFFECTUER LES VERIFICATIONS 3D.
2. Débrancher les connecteurs des câbles des magnétrons.
3. Retirer les trois (3) vis retenant le magnétron au guide
d'ondes
4. Détacher le magnétron du guide d'ondes.
(CONDENSATEUR HAUTE TENSION ET ENSEMBLE DE REDRESSEUR HAUTE TENSION)
Pour la dépose des composants, procéder de la façon
suivante.
1. EFFECTUER LES VERIFICATIONS 3D.
2. Retirer une (1) vis retenant le support du condensateur
sur la face arrière.
3. Débrancher le fil H.T du redresseur H.T du magnétron.
4. Débrancher le filament du transformateur de courant
du condensateur H.T.
5. Déposer la (1) vis fixant la borne côté masse de
l'ensemble du redresseur haute tension, et retirer le
support du condensateur.
6. Débrancher tous les fils et bornes de l'ensemble de redres-
seur haute tension du condensateur haute tension.
DEPOSE DU TRANSFORMATEUR DE PUISSANCE
1. EFFECTUER LES VERIFICATIONS 3D.
2. Débrancher les câbles (faisceau de fils principaux) du
transformateur de courant.
3. Débrancher les câbles du filament du magnétron.
4. Débrancher les câbles du transformateur de courant
du condensateur H.T.
5. Retirer les deux (2) vis retenant le transformateur sur
la plaque inférieure du côté supérieur.
6. Retirer les deux (2) vis restantes de la partie inférieure.
7. Déposer le transformateur.
8. Maintent, le transformateur de pusissance est dégagé.
DEPOSE DU CONNECTEUR POSITIVE LOCK
1. EFFECTUER LES VERIFICATIONS 3D.
2. Pousser le levier du connecteur Positive lock
3. Tirer vers le bas le connecteur Positive lock
ATTENTION : LORS DU BRANCHEMENT D'UN CON-
NECTEUR POSITIVE LOCK
BORNES, INSTALLER LE POSITIVE
LOCK
®
POUR QUE LE LEVIER SOIT SI-
TUE EN FACE DE VOUS
1. EFFECTUER LES VERIFICATIONS 3D.
2. Débrancher les câbles de l'unité de commandes.
DEPOSE DU MAGNETRON
DEPOSE DE COMPOSANTS HAUTE TENSION
®
.
®
.
®
SUR LES
DEPOSE DU PANNEAU DE COMMANDE
5. Maintenant, le magnétron est dégagé.
ATTENTION : LORS DU REMPLACEMENT DU MAG-
NETRON, S'ASSURER SI LA GARNI-
TURE FR EST EN PLACE ET QUE LES
VIS DU MAGNETRON SONT FERME-
MENT SERREES.
7. Le redresseur haute tension et le condensateur haute
tension doivent alors être dégagés.
ATTENTION : LORS DE LA MISE EN PLACE DE L'EN-
SEMBLE DU REDRESSEUR HAUTE
TENSION, S'ASSURER SI LA CONNE-
XION DE LA CATHODE (MASSE) EST
FERMEMENT FIXEE AU SUPPORT DE
CONDENSATEUR A L'AIDE D'UNE VIS
DE MISE A LA MASSE.
ATTENTION : NE PAS REMPLACER SEULEMENT LE
REDRESSEUR DE HAUTE TENSION.
LORS DE SON REMPLACEMENT,
CHANGER LE REDRESSEUR H.T.
Réinstallation
1. Poser le transformateur sur la plaque inférieure avec
les bornes primaires tournées vers la plaque de la
façade du four.
2. Fixer le transformateur sur la plaque inférieure en utili-
sant quatre (4) vis.
3. Rebrancher les câbles (primaire et haute tension) et
les câbles de filament sur le transformateur de puis-
sance,
4. Reposer le boîtier extérieur et vérifier que le four foncti-
onne normalement .
®
(SANS BOÎTIER)
Connecteur
Positive lock®
Levier

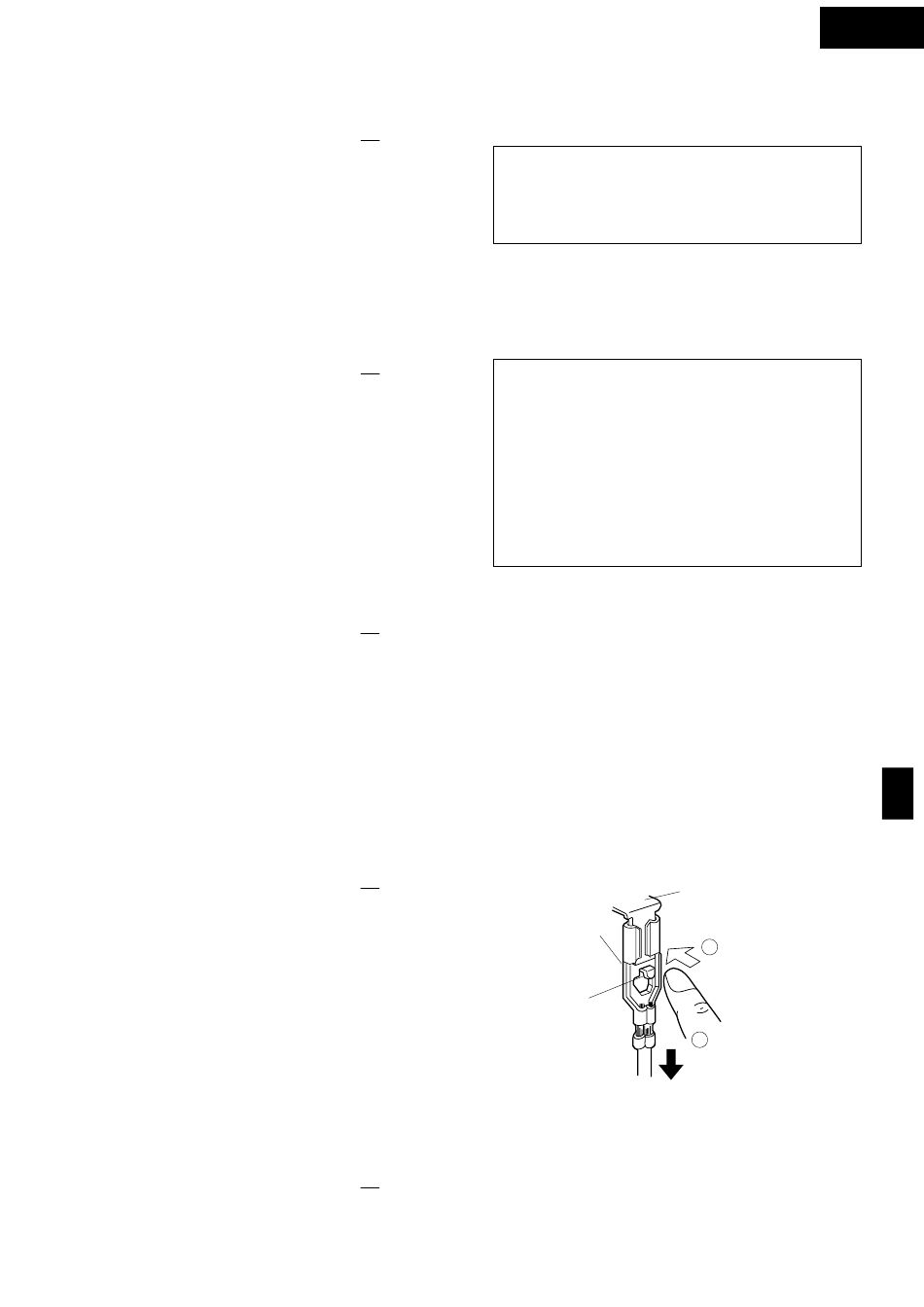

Figure C-1. Connecteur Positive lock
3. Retirer la (1) vis retenant le panneau de commandes
sur la plaque avant de la cavité du four.
4. Maintenant le bloc du panneau de commande est libre.
17
R-204(W)
Borne
1
Pousser
2
Tirer vers le bas
®
