2. Installer la pale du ventilateur sur l'attache du moteur
du ventilateur en suivant la procédure suivante.
3. Maintenir le centre des crochets qui soutient l'attache
du moteur du ventilateur sur le plateau plan.
4. Appliquer le verrou de vis fermement dans le trou
(pour l'arbre) de la pale de ventilateur.
5. Installer la pale de ventilateur sur l'attache du moteur
du ventilateur en poussant la pale de ventilateur avec
un maillet léger ou un accessoire en mousse.
ATTENTION :
• Ne pas donner de gros chocs à la pale de ventilateur
lorsqu'elle est installée, parce que le support
risque d'être abîmé.
• Vérifier que la pale du ventilateur tourne normale-
ment après l'installation.
• Vérifier que l'axe de l'arbre ne soit pas voilé.
Bobine
Pinces a étau
Stator
Ecartement
Support
Rotor
Vue arrière
REMPLACEMENT DU CORDON D'ALIMENTATION
Démontage
1. EFFECTUER LES VERIFICATIONS 3D.
2. Retirer la vis (1) unique fixant le fil vert/jaune au support
du châssis.
3. Débrancher les fils du cordon d'alimentation du filtre
anti-parasites, en se reportant à la figure C-4 (a).
4. Détacher la butée de cordon de montage du cordon
d'alimentation des orifices carrés de la plaque arrière de
la cavité du four, en se reportant à la figure C-4 (b).
5. Maintenant, le cordon d'alimentation est dégagé.
Vis
Fil Vert/Jaune
Fil Bleu
Filtre anti-
parasites

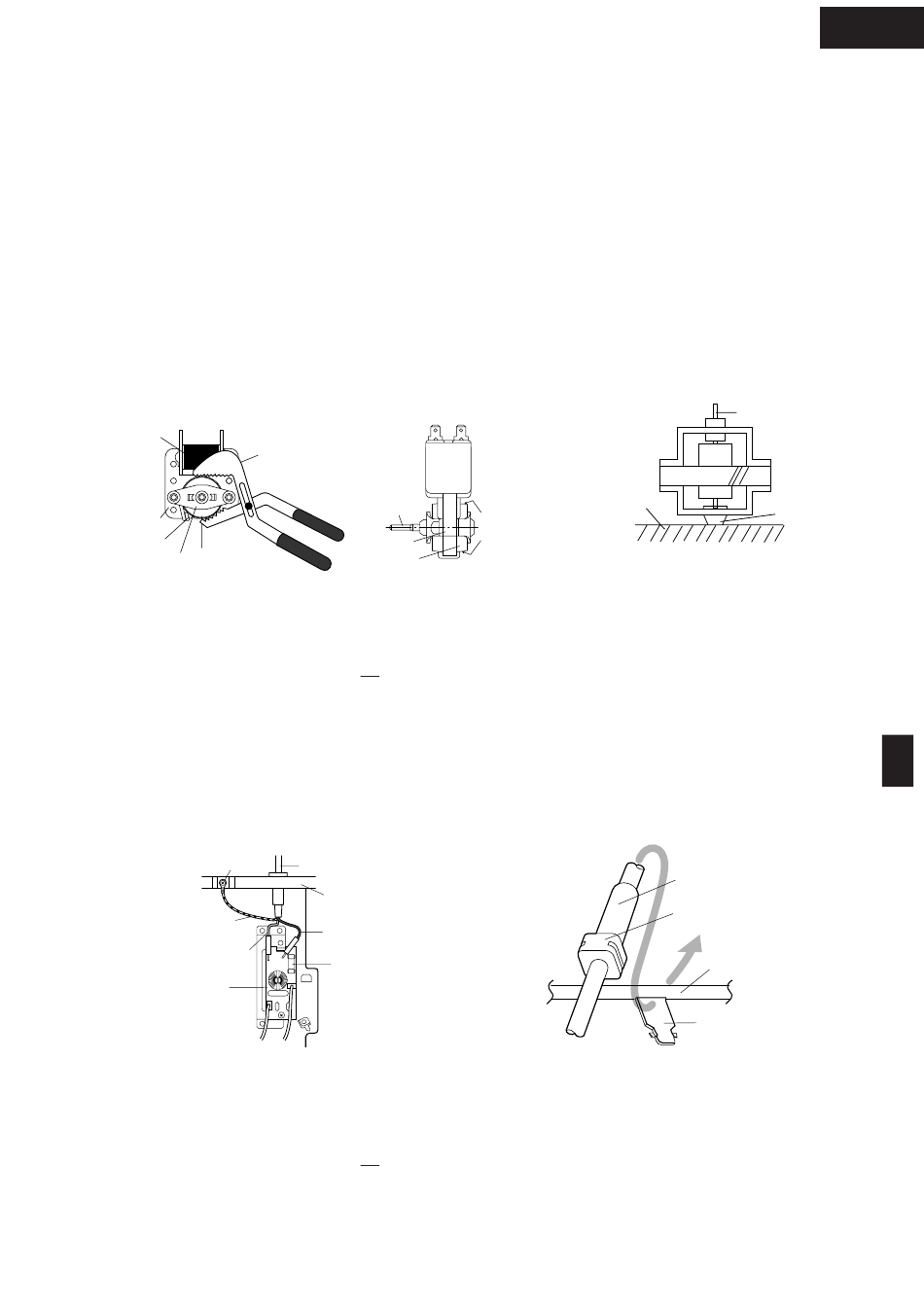

Figure C-4. (a) Remplacement du cordon
d'alimentation
1. EFFECTUER LES VERIFICATIONS 3D.
2. Débrancher les câbles de l'unité de commandes.
3. Retirer la vis (1) maintenant le support du châssis au
rebord avant de la plaque avant .
Arbre
Axe
Stator
Rotor
Vue latérale
Cordon d'alimentation
Plaque arrière de la
cavité du four
Fil marron
Fusible
RETRAIT DU PANNEAU DE COMMANDE
19
6. Installer l'ensemble du moteur du ventilateur sur la
cavité du four en plaçant les languettes du conduit du
ventilateur dans les orifices de la cavité du four et du
rebord de guide d'onde.
7. Remettre en place la plaque de montage léger sur la
cavité du four à l'aide de la vis (1).
8. Insérer l'extrémité du support du châssis dans la fente
du boîtier arrière de la cavité du four.
9. Réinstaller le support du châssis sur la plaque avant
de la cavité du four à l'aide de la vis (1).
10. Installer le conducteur du filament et le câble H.T.
dans l'orifice du conduit du ventilateur.
11. Remettre en place les fils conducteurs (vers la lampe
du four) dans l'orifice du conduit du ventilateur.
12. Connecter les bouts des câbles sur le moteur du venti-
lateur correctement, en se référant aux diagrammes
illustrés.
Tableau
Ce sont les positions qui
doivent être saisies par les
pinces.
Réinstallation
1. Insérer la butée de cordon de montage du cordon
d'alimentation dans le trou carré du boîtier arrière, en
se référant à la figure C-4 (b).
2. Installer le fil de mise à la terre du cordon d'alimentation
et l'angle de mise à la terre à la cavité à l'aide d'une (1)
vis et serrer la vis.
3. Brancher les conducteurs marron et bleu du cordon
d'alimentation correctement au filtre anti-parasites, en
se reportant au Diagramme schématique.
Figure C-4. (b) Remplacement du cordon
d'alimentation
4. Retirer le support du châssis de la cavité du four.
5. Soulever le panneau de commande et le détacher de la
cavité du four.
6. Maintenant le bloc du panneau de commande est libre.
R-216(G)
R-216(IN)
R-216(W)
R-216(Y)
Axe
Centre du
support
Cordon
d'alimentation
Cale du
cordon
Plaque arrière de
la cavité du four
Orifice
carré
