Montage, installation et connexion
4.4 Connexions électriques
4.4.1 Connexion en étoile
4.4.2 Connexion en triangle
BA.012.KYY.001.01.10.FR
AVERTISSEMENT
Danger d'électrocution !
AVERTISSEMENT
Danger de surcharge de capacité !
Système triphasé connecté en étoile pour haute tension.
Connecter la pompe comme spécifié à la commande.

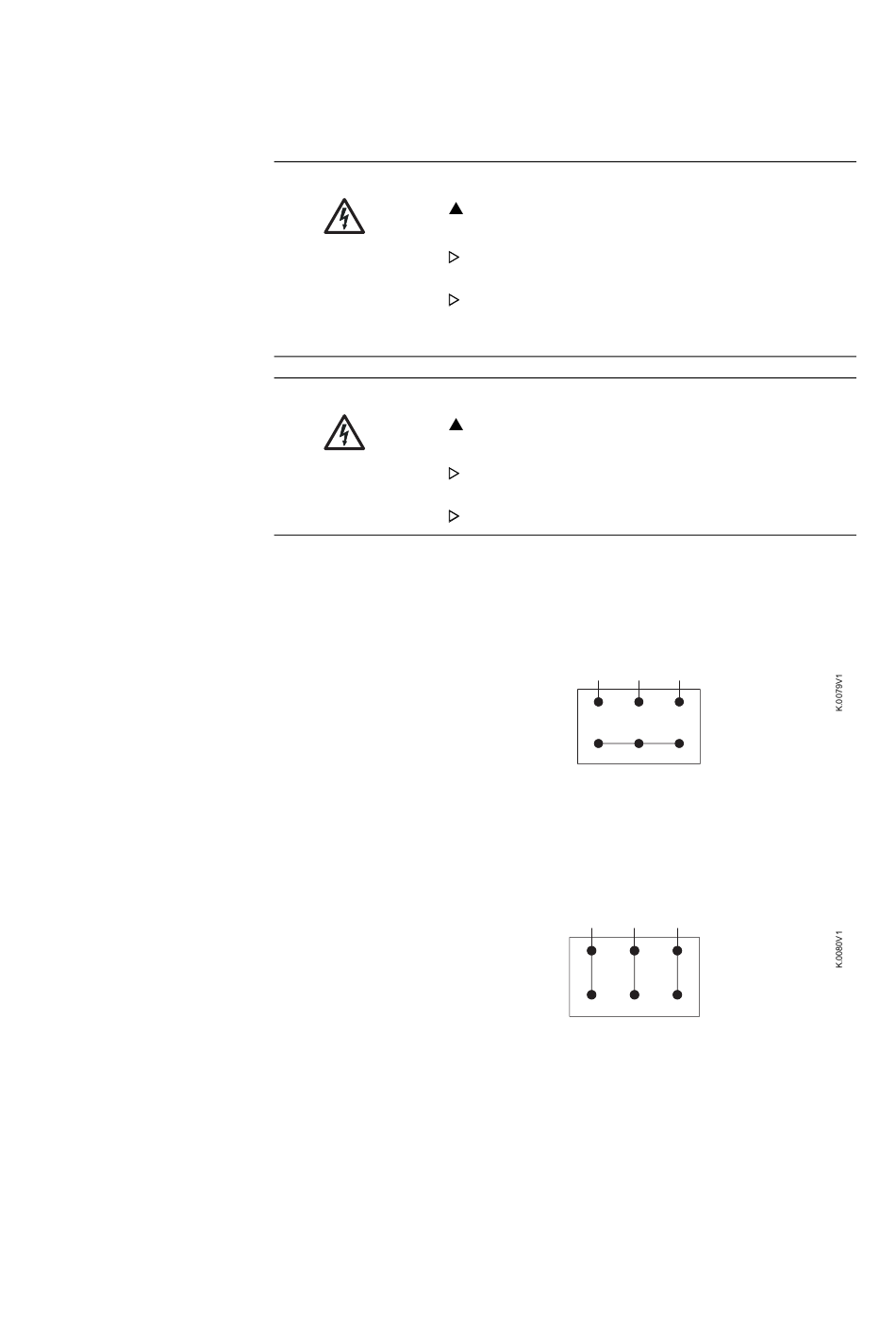

La Fig. 8 présente le schéma de connexion en étoile.
Fig. 8 Connexion en étoile
Connexion en triangle pour basse tension.
Connecter la pompe comme spécifié à la commande.
La Fig. 9 présente le schéma de connexion en triangle.
Fig. 9 Connexion en triangle
Une électrocution peut entraîner la mort ou de graves
blessures.
Les connexions électriques doivent être effectuées par un
électricien agréé.
Les spécifications et autres réglementations locales doi-
vent être observées, spécifiquement celles concernant
les mesures de sécurité !
Une surcharge électrique peut entraîner la mort, de gra-
ves blessures ou endommager l'équipement.
Vérifier la tension indiquée sur la plaque du moteur par
rapport à la tension de fonctionnement !
Installer un disjoncteur électrique !
L1
L2
U1
V1
W2
U2
L1
L2
U1
V1
W2
U2
L3
W1
V2
L3
W1
V2
25
