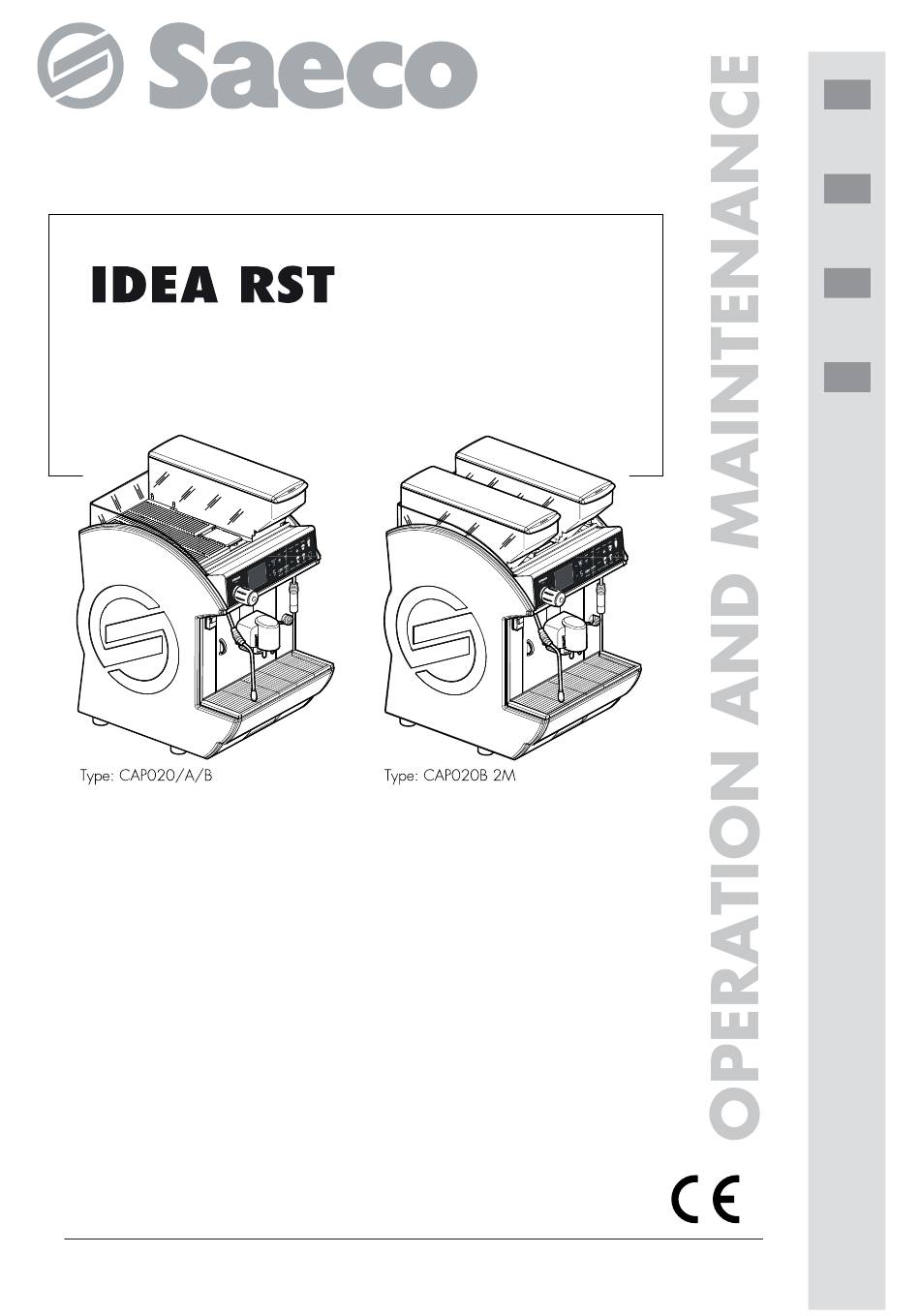

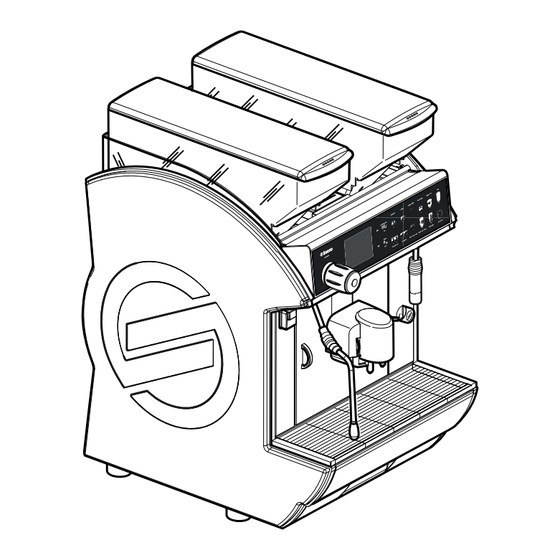

Automatic Machine for Espresso Coffee
UK
FR
DE
WARNING: This instruction manual is intended exclusively for personnel with adequate expertise.
