Les positions prévues pour l'installation des amortisseurs de vibrations pour chaque type de machine sont présentées dans les images ci-dessous.
5.7 ACCÈS AUX PARTIES INTERNES

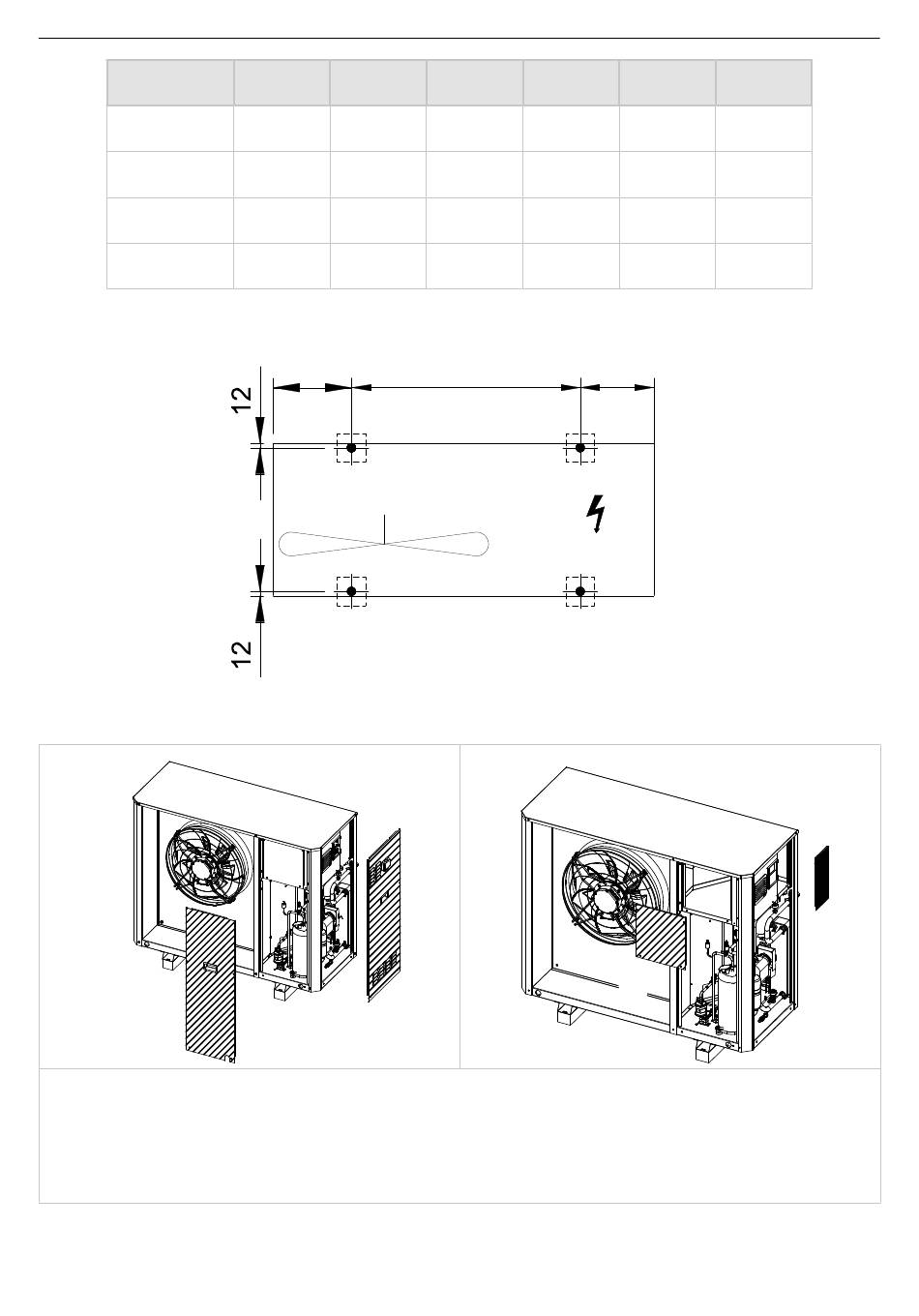

[ 1 ]
1. Retirer les deux panneaux d'accès au compartiment des composants en dévissant les vis comme indiqué sur la figure 1
2. Pour accéder au bornier de l'alimentation électrique, retirer le panneau A en dévissant les vis comme indiqué sur la figure 2
3. Pour accéder au bornier utilisateur, retirer le panneau B en dévissant les vis comme indiqué sur la figure 2
4. Insérer les câbles dans les passe-fils à l'arrière de la machine pour les connecter au système
5. Refermer le tableau électrique et les panneaux d'accès au compartiment des composants de la machine avec les vis retirées précéde-
mment.
16
Picco R32
Poids d'expé-
Poids en ser-
dition [kg]
vice [kg]
215
205
250
240
225
215
265
255
333
P1
P3
Refroidisseurs et pompes à chaleur inverter air/eau avec ventilateurs axiaux
A [mm]
B [mm]
1600
680
1600
680
1600
680
1600
680
313
960
P2
P4
[ 2 ]
Xa [mm]
Yb [mm]
1060
310
1040
320
1060
320
1035
330
B
A
