INSTALLAZIONE R50
C
ONTROLLO PRE-INSTALLAZIONE
Le ante devono essere solidamente fissate ai cardini delle colonne, non
devono flettere durante il movimento e devono muoversi senza attriti.
Il terreno sul quale vanno ad agire le ruote dell'R50 deve essere
compatto, non friabile e con un'inclinazione minima.
È obbligatorio uniformare le caratteristiche del cancello alle norme
e leggi vigenti. La porta può essere automatizzata solo se in buono
stato e se rispondente alla norma EN 12604.
- L'anta non deve presentare porte pedonali. In caso contrario
occorrerà prendere opportune precauzioni in accordo al punto 5.4.1
della EN12453 (ad esempio impedire il movimento del motore quando
il portoncino è aperto, grazie ad un microinterruttore opportunamente
collegato in centralina).
- Non bisogna generare punti di intrappolamento (ad esempio tra anta
aperta del cancello e cancellata).
- Non devono essere presenti fermi meccanici al di sopra del cancello
perché non sono sufficientemente sicuri.
I

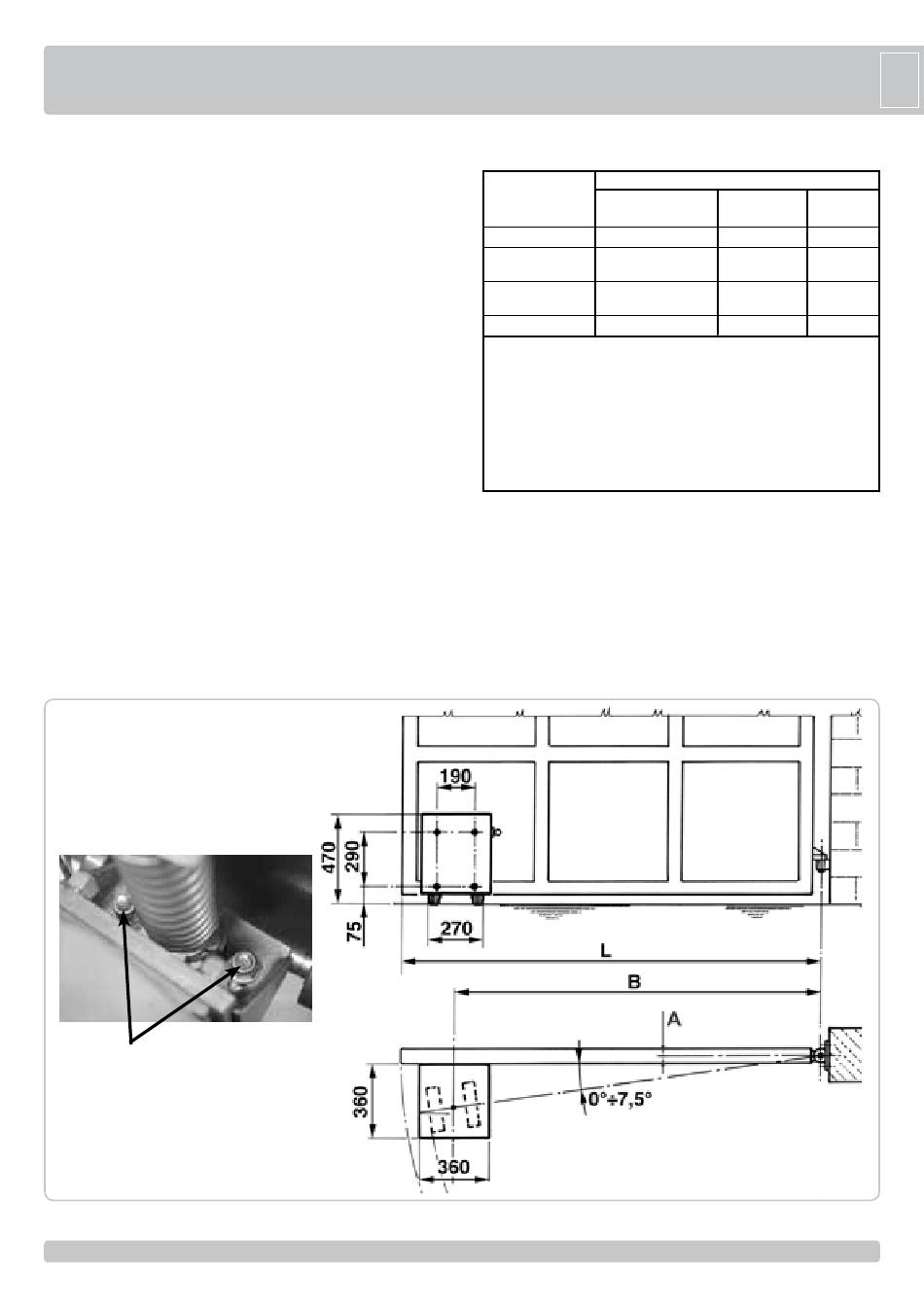

NSTALLAZIONE DELL'R50
È necessario che il pavimento sia compatto e senza forti dislivelli
almeno per il tratto percorso dalle ruote.
Posizionare il cancello a metà corsa, fissare la piastra porta riduttore in
punta all'anta facendo appoggiare le ruote motrici al terreno.
Per far ciò è necessario praticare quattro fori nell'anta di Ø 6,5 mm e poi
filettarli con un maschio M8, quindi utilizzare quattro viti M8 e stringere
con una chiave n° 13.
Eliminare in seguito la spina elastica che blocca lo scorrimento delle
ruote (Fig. 6).
Qualora le ruote motrici dovessero slittare sul pavimento durante la
marcia, agire sulle ghiere di registro della molla girandole in senso
D
Componenti da installare secondo la norma EN12453
TIPO DI COMANDO
Persone esperte
(fuori da area pubblica*) (area pubblica)
a uomo presente
a impulsi in vista
(es. sensore)
a impulsi non in vista
(es. telecomando)
automatico
* esempio tipico sono le chiusure che non accedono a pubblica via
A: P ulsante di comando a uomo presente (cioè ad azione mantenuta), come cod.
ACG2013.
B: Selettore a chiave a uomo presente, come cod. ACG1010.
C: Regolazione della forza del motore.
D: C oste e/o altri dispositivi di limitazione delle forze entro i limiti della norma
EN12453 - Appendice A.
E: F otocellule, es. cod. ACG8026 (Da applicare ogni 60÷70 cm per tutta l'altezza
della colonna del cancello fino ad un massimo di 2,5 m - EN 12445 punto 7.3.2.1)
orario per aumentare la pressione tra ruote e terreno.
Per evitare che le ruote si deteriorino durante il movimento è necessario
svitare i dadi (D) con una chiave n° 13 e inclinare le ruote dei
motoriduttori in modo che l'asse delle ruote gommate attraversi il centro
del cardine dell'anta.
L'inclinazione delle ruote è variabile da 0° a 7,5°. In seguito ribloccare
i due dadi.
L'R50 ha in dotazione due finecorsa corazzati stagni utilizzabili per
delimitare elettricamente la corsa del cancello.
Il posizionamento di questi finecorsa è a discrezione dell'installatore.
B min [m] = (0,205+A) / 0,12
B [m]
Tempo di apertura [sec] = 7,85 x L
5
5
USO DELLA CHIUSURA
Persone esperte Uso illimitato
A
B
C o E
C o E
C o E
C e D, o E
C e D, o E
C e D, o E
= 0,9 x L
I
non possibile
C e D, o E
C e D, o E
C e D, o E
3
