zyklisch vor.
Mit DIP6 su ON => Öffnet das geschlossene Tor. Ist bei Betätigung während der
Öffnung nicht wirksamunwirksam. Bei Betätigung mit offenem Tor
erfolgt die Schließung, und bei Betätigung während der Schließung
erfolgt die erneute Öffnung.
AUTOMATISCHE SCHLIESSUNG DER FUSSGÄNGERZONE
Die Intervallzeiten vor der automatischen Schließung des Tores in der Fußgängerzone
werden während der Programmierung registriert.
Die längste Intervallzeit beträgt 5 Minuten.
Die Intervallzeit kann mit DIP3 (ON aktiv) aktiviert oder deaktiviert werden.
ELEKTROSCHLOSS (LOCK)
Zur Aktivierung des Elektroschlosses während der Öffnung, DIP 8 auf ON stellen. Die
Elektroschloss bleibt für 1,5 Sekunden aktiv.
ENTRIEGELUNGSIMPULS ELEKTROSCHLOSS WÄHREND DER ÖFFNUNG
DIP 9 auf ON stellen, um den Entriegelungsimpuls des Elektroschlosses bei der Öffnung
(unter der Bedingung, dass DIP 8 auf ON steht) zu aktivieren.
Wenn bei geschlossenem Tor eine Öffnungssteuerung vorgenommen wird, schließt sich
das Tor fü eine Zeit von 0.5 Sek. und es wird gleichzeitig das Elektroschloss aktiviert
(gefolgt von einer Pause von 0.5 Sek. und folglich ab der Öffnung des Tores).
ERLEICHTERTE TORFLÜGELFREIGABE
Mit einem Entriegelungsimpuls des aktiven Elektroschlosses (DIP9 auf ON, findet, um die
manuelle Freigabe zu erleichtern, nach der Schließung, innerhalb einer feststehenden
Zeit von 0.2 Sek., die Umsteuerung statt.
VERRIEGELUNGSIMPULS ELEKTROSCHLOSS
Dip 10 AUF ON stellen, um den Verriegelungsimpuls des Elektroschlosses bei der
Schließung zu aktivieren. Nach der Schließung werden die Motoren für 0.5 Sek. mit voller
Spannung gesteuert, um die Verriegelung des Schlosses zu garantieren.
F
UNKTIONSWEISE DER SICHERHEITSZUBEHÖRTEILE
PHOTOZELLE (COM-PHOT)
Mit DIP 4 auf OFF => Wenn sich bei geschlossenem Tor in Reichweite der Photozellen
ein Hindernis befindet, öffnet sich das Tor nicht. Die Photozellen
greifen während des Betriebs sowohl während der Öffnung (mit
Wiederherstellung der Öffnungsbewegung nach einer halben
Sekunde) als auch der Schließung (mit Wiederherstellung der
Bewegung in entgegengesetzte Richtung nach einer Sekunde)
ein.
Mit DIP 4 auf ON => Wenn sich bei geschlossenem Tor in Reichweite der Photozellen
ein Hindernis befindet und die Öffnung befohlen wird, öffnet sich
das Tor (die Photozellen werden während der Öffnung nicht
eingreifen). Die Photozellen werden nur während der Schließung
(mit Wiederherstellung der entgegengesetzten Bewegung
nach einer Sekunde, auch wenn dieselben im Einsatz bleiben)
eingreifen.
ACHTUNG: Wenn das Empfänger Led eingeschaltet
bleibt, ist es möglich, dass Störungen im Speisungsnetz
vorhanden sind.

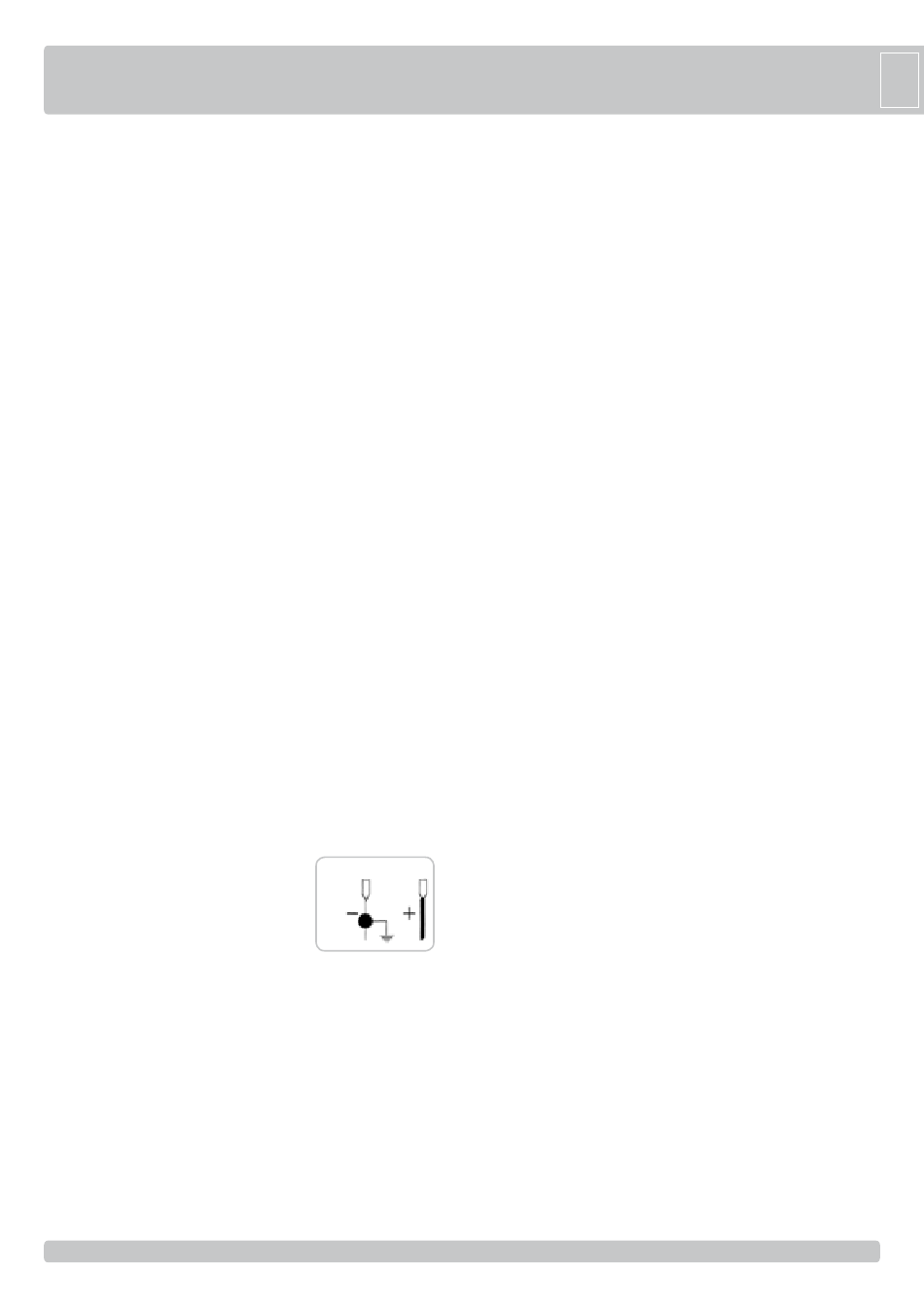

Zum Schutz der Fotozellen vor Störungseinflüssen,
empfehlen wir die elektrische Verbindung der Fotozellen
der Tragsäulen/Tragstangen an Klemme D-.
Bitte darauf achten, dass kein Kurzschluss entsteht,
wenn die Speisungsfasen invertiert sind!
SOFORTIGE SCHLIEßUNG NACH DURCHFAHRT VON FOTOZELLEN
DIP 12 auf ON und DIP 4 auf OFF =>
Öffnungsphase abgefangen, hält das Tor an und nur 1 Sekunde nach Freigabe der
Fotozellen schließt sich das Tor.
DIP 12 auf ON und DIP 4 auf ON => werden die Fotozellen während der Öffnungsphase
abgefangen, öffnet sich das Tor weiter. Bei Freigabe der Fotozellen hält das Tor an und
nach 1 Sekunde Pause erfolgt eine Umkehrung in die Schließbewegung.
Falls die kpl. Öffnung erreicht wird (Ende öffnungszeit), wird die sofortige
Schliessung ausgeschaltet, und die automatisch Schliessungszeit eingeschaltet
(wenn DIP 3 auf ON ist).
Falls während der Schliessung ein Transit stattfindet (z.B. Fußgänger), wird das
Tor 2 Sekunde wiederöffnen, und dann wiederschliessen.
DIP 12 auf OFF => sofortige Schließung nach Signal-Durchfahrt von Fotozellen
deaktiviert.
Hinweis: Es wird empfohlen, die Funktionsweise der Fotozellen mindestens alle 6
Monate zu überprüfen.
12Vdc
Klem.
D-
werden die Fotozellen während der
EDGE (PROFIL) (COM-EDGE)
Invertiert den Lauf während der Öffnung - falls im Einsatz - in Schließung.
Invertiert den Bewegung während der Schließung - falls im Einsatz - in Öffnung.
Wenn es nach dem ersten Einsatz engagiert bleibt, nimmt es nach 2 Sekunden eine
weitere Umsteuerung vor, um danach eine weitere kleine Umsteuerung durchzuführen,
und um danach eine Alarmmeldung " Profil defekt oder im Einsatz (Kontakt NO)
abzugeben.
Wenn das Profil im Einsatz bleibt (Kontakt NO), ist keine Bewegung erlaubt.
Bei Nichtbenutzung die Klemmen i COM-EDGE überbrücken.
BILDSCHIRMÜBERWACHUNG DER SICHERHEITSPROFILE (D+TEST D-)
Über den Eingang D+TEST und DIP 13 - ON kann/können das/ie Profil/e auf dem
Bildschirm überwacht werden.
Die Überwachung besteht aus einem, am Ende jeder kompletten Toröffnung
vorzunehmenden Funktionstest des Profils.
Daher wird nach jeder Öffnung die Schließung des Tores nur dann erlaubt, wenn das/
die Profil/e den
Funktionstest bestanden hat/haben.
ACHTUNG: DIE BILDSCHIRMÜBERWACHUNG DES PROFILEINGANGS KANN MIT
DIP 13 AUF ON AKTIVIERT UND MIT DIP 13 AUF OFF DEAKTIVIERT WERDEN. IN
DER TAT, DER FUNKTIONSTEST DER PROFILE IST NUR DANN MÖGLICH; WENN
ES SICH UM VORRICHTUNGEN MIT EINEM EIGENEN SPEISEGERÄT HANDELT.
EIN MECHANISCHES PROFIL KANN NICHT ÜBERWACHT WERDEN UND DER DIP
13 MUSS DAHER AUF OFF GESTELLT WERDEN.
PROFIL-AUTOTESTALARM (DIP 13 ON)
Am Ende der Öffnung, wenn die Profilüberwachung ein negatives Ergebnis erbringt,
erfolgt ein vom Blinker, der eingeschaltet bleibt, und vom Buzzer (falls angeschlossen)
angezeigter und für 5 Minuten aktiv bleibender Alarm; unter dieser Bedingung wird
die Schließung des Tores nicht erlaubt, und nur durch die Reparatur des Profils und
Betätigung einer der aktivierten Steuerungen kann der normale Betrieb wieder hergestellt
werden.
ARBEIT IM MANNSBEISEIN IM FALL EINES AUSFALLS DER SICHERHEITEN
Wenn die Kontaktleiste ist defekt oder diese arbeit länger als 5 Sekunden, oder wenn
die Fotozelle defekt ist oder für mehr als 60 Sekunden arbeit, die Befehle K UND
FUßGÄNGERZONE- TASTE im Mannsbeisein arbeiten.
Die Aktivierung dieser Meldefunktion wird durch die Programmier-LED blinkt gegeben.
Dieser Vorgang darf geöffnet oder geschlossen werden nur durch Halten der Tasten
steuern. Die Funksteuerung und automatische Schließung sind ausgeschlossen, weil ihr
Betrieb nicht an die Regeln erlaubt.
Nach der Wiederherstellung der Sicherheit , ist nach einer Sekunde automatisch
in automatischen Funktion oder Schritt für Schritt restauriert, und damit auch die
Fernbedienung und das automatische Schließen wieder möglich.
Anmerkung 1: Während dieses Vorgangs, Fotozellen oder Kontaktleisten, die nicht
kaputt sind, funktionieren noch, Unterbrechung des Betriebs im Gange.
Während des "Totmannschaltung-Laufs", drücken Sie die Taste K BUTTON oder PED.
BUTTON für den ganze Bedienung, bis zu den Led-Motoren (DL3 - DL5 vollständige
Öffnung M2 - M1 - Fußgänger DL5 - DL4 - DL6 vollständige Schließung M2 - M1 -
Fußgänger DL6), oder den Blinker wenn anwesend, ausgeschaltet sind.
Die "Totmannschaltung" Bedienung ist nür eine Not-Bedienung und die, für kurze
Zeit und mit der Visuell-Sicherheit der Autmatismum-Bewegung gemacht wird sein.
So bald wie möglich, muss der Fehler Schutz, für den ordnungsgemäßen Betrieb,
wiederhergestellt werden sein.
BLINKER
N.B.: Diese elektronische Schalttafel kann NUR BLINKER MIT BLINKENDEM
STROMKREIS (ACG7059) mit Lampen von maximal 40W speisen.
FUNKTION VOR-BLINKEN
DIP 5 - OFF => Motor, Blinker und Buzzer starten gleichzeitig.
DIP 5 - ON => Blinker und Buzzer starten 3 Sekunden vor dem Motor.
BUZZER (Optional) (COM-BUZZER)
Anschluss Akustiksignlanzeiger (12VGS max 200 mA).
Während der Öffnung und Schließung gibt der Buzzer ein aussetzendes Akustiksignal
ab. Bei Eingreifen der Sicherheitsvorrichtungen (Alarm) wird die Intervallfrequenz dieses
Akustiksignals erhöht.
ANZEIGELEUCHTE "TOR OFFEN" (COM-SIGNAL)
Sie hat die Aufgabe, die jeweiligen Zustände des offenen oder nicht vollkommen
geschlossenen Tores anzuzeigen. Sie schaltet sich nur bei komplett geschlossenem Tor
aus. Während der Programmierung ist diese Anzeige nicht aktiv.
N.B.: Bei übertriebenem Gebrauch der Druckknopftafeln oder der Lampen, wird die Logik
der Steuereinheit.
Gefährdet und es kann vorkommen, dass die Vorgänge blockiert werden.
