RIB R50 Mode D'emploi page 11

PULSANTE APERTURA PEDONALE (COM-PED.BUTT.)
Comando dedicato ad un'apertura parziale e alla sua richiusura.
Durante l'apertura, la pausa o la chiusura pedonale, è possibile comandare l'apertura da
qualsiasi comando collegato sulla scheda.
Tramite DIP 6 è possibile scegliere la modalità di funzionamento del pulsante di comando
pedonale.
Se DIP6 su OFF => Esegue un comando ciclico dei comandi apre stop-chiude-stop ecc.
Se DIP6 su ON => Esegue l'apertura a cancello chiuso. Se azionato durante il
movimento di apertura non ha effetto. Se azionato a cancello aperto
lo chiude e durante la chiusura, se azionato, lo fa riaprire.
CHIUSURA AUTOMATICA PEDONALE
I tempi di pausa prima di avere la chiusura automatica pedonale del cancello vengono
registrati durante la programmazione.
Il tempo di pausa massimo è di 5 minuti.
Il tempo di pausa è attivabile o disattivabile tramite DIP3 (ON attivo).
SERRATURA ELETTRICA (LOCK)
Mettere il DIP 8 su ON per abilitare il comando della serratura elettrica in apertura. La
serratura elettrica rimane attiva per 1,5 secondi.
COLPO DI SGANCIO SERRATURA ELETTRICA IN APERTURA
Mettere il DIP 9 su ON per abilitare il colpo di sgancio della serratura elettrica in apertura
(a condizione che DIP 8 sia su ON).
A cancello chiuso, se si preme un comando di apertura, il cancello per 0,5s esegue la
manovra di chiusura e contemporaneamente viene attivata la serratura elettrica (seguita
da 0,5s di pausa e quindi dall'apertura del cancello).
FACILITAZIONE SBLOCCO BATTENTI
Con colpo di sgancio della serratura elettrica attivo (DIP 9 su ON), a chiusura avvenuta
verrà eseguita una manovra di inversione con un tempo fisso di 0,2s per facilitare lo
sblocco manuale.
COLPO DI AGGANCIO SERRATURA ELETTRICA
Mettere il DIP 10 su ON per abilitare il colpo di aggancio della serratura elettrica in
chiusura. A chiusura avvenuta vengono comandati per 0,5s i motori a piena tensione
per garantire l'aggancio della serratura.
F
UNZIONAMENTO ACCESSORI DI SICUREZZA
FOTOCELLULA (COM-PHOT)
DIP 4 OFF => A cancello chiuso se un ostacolo è davanti al raggio delle fotocellule, il
cancello non apre. Durante il funzionamento le fotocellule intervengono
sia in apertura (con ripristino del moto in apertura solo dopo la
liberazione del raggio delle fotocellule), che in chiusura (con ripristino
del moto inverso solo dopo la liberazione del raggio delle fotocellule).
DIP 4 ON => A cancello chiuso se un ostacolo è davanti al raggio delle fotocellule
e viene comandata l'apertura, il cancello apre (durante l'apertura le
fotocellule non interverranno). Le fotocellule interverranno solo in
fase di chiusura (con ripristino del moto inverso dopo un secondo
anche se le stesse restano impegnate).
ATTENZIONE: Se il led del ricevitore rimane acceso è
possibile che siano presenti dei disturbi sulla rete di
alimentazione.

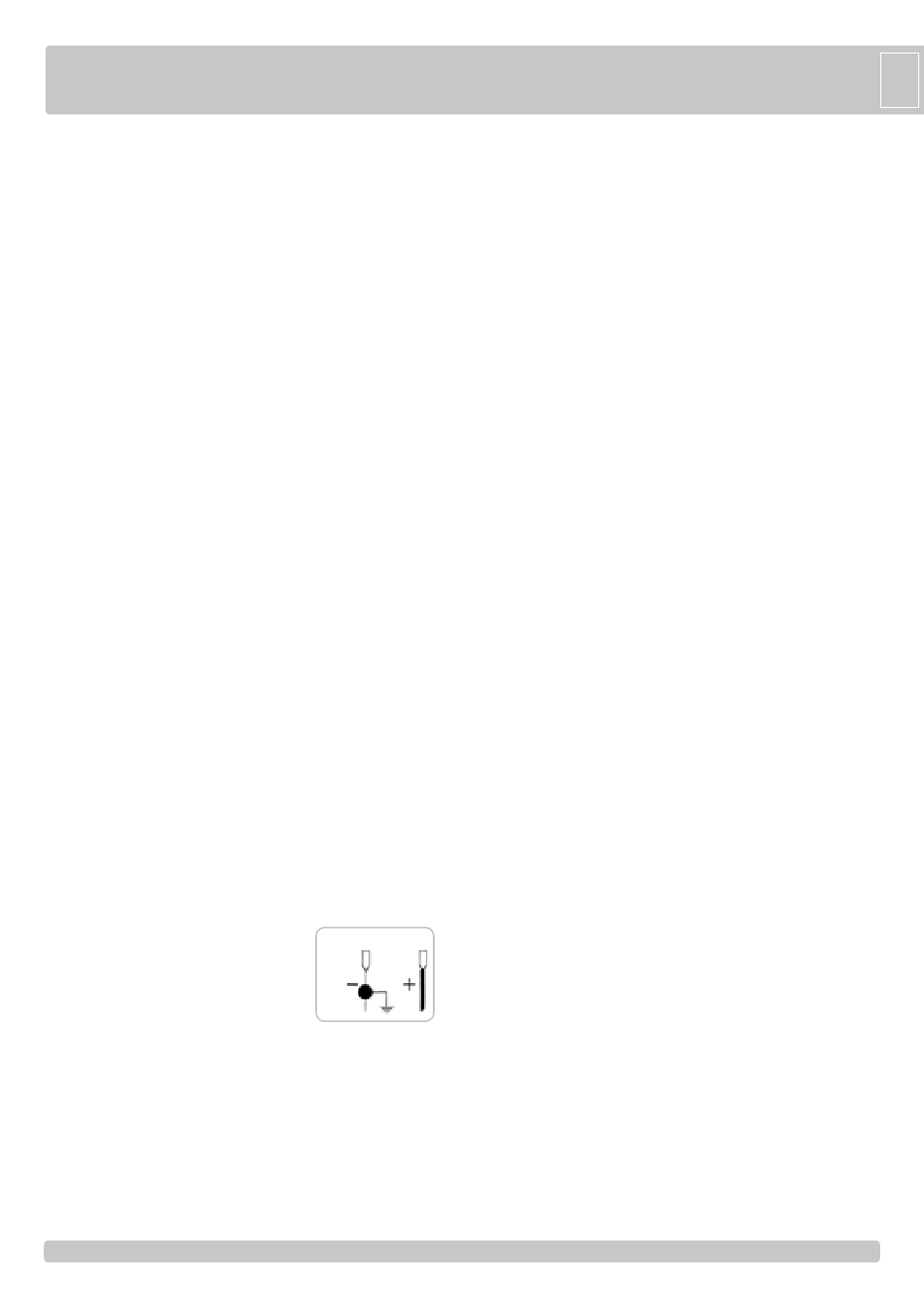

Vi consigliamo di collegare elettricamente a terra le
colonne o le colonnine di supporto alle fotocellule al
morsetto D- per proteggere le fotocellule da fonti di
disturbo.
Fate attenzione a non creare corto circuiti quando le fasi di alimentazione sono
invertite!
GESTIONE CHIUSURA IMMEDIATA DOPO IL TRANSITO DA FOTOCELLULE
DIP 12 ON e DIP 4 OFF => Mentre il cancello apre, transitando davanti alle fotocellule
il cancello si ferma. Completato il transito, dopo 1 secondo
il cancello chiude.
DIP 12 ON e DIP 4 ON => Mentre il cancello apre, transitando davanti alle fotocellule
il cancello continua ad aprire. Completato il transito, il
cancello si ferma e dopo 1 secondo di pausa inverte il moto
in chiusura.
Se si raggiunge la completa apertura (fine tempo di
DIP 12 OFF => chiusura immediata dopo il transito dalle fotocellule disabilitata.
N.B.: Si raccomanda di verificare la funzionalità delle fotocellule almeno ogni 6 mesi.
EDGE (COSTA) (COM-EDGE)
Durante l'apertura, se impegnata, inverte il moto in chiusura.
Durante la chiusura, se impegnata, inverte il moto in apertura.
Se rimane impegnata dopo il primo impegno, esegue un'ulteriore inversione dopo 2
secondi, per poi eseguire un'ulteriore piccola inversione e quindi segnalare l'allarme di
costa guasta o impegnata (contatto NO).
Se la costa rimane impegnata (contatto NO) nessuna movimentazione è consentita. Se
non usata, ponticellare i morsetti COM-EDGE.
MONITORAGGIO COSTE DI SICUREZZA (D+TEST D-)
Tramite l'ingresso D+TEST ed il DIP 13 ON è possibile monitorare la/le costa/e.
Il monitoraggio consiste in un Test Funzionale, della costa, eseguito al termine di ogni
completa apertura del cancello.
Dopo ogni apertura, la chiusura del cancello viene pertanto consentita solo se la/le
costa/e hanno superato il Test Funzionale.
ATTENZIONE: IL MONITORAGGIO DELL'INGRESSO COSTA PUÒ ESSERE
ABILITATO CON IL DIP 13 IN ON, OPPURE DISABILITATO CON IL DIP 13 IN OFF.
INFATTI, IL TEST FUNZIONALE DELLE COSTE E' POSSIBILE SOLO NEL CASO SI
TRATTI DI DISPOSITIVI DOTATI DI UN PROPRIO ALIMENTATORE DI CONTROLLO.
UNA COSTA MECCANICA NON PUO' ESSERE MONITORATA, PERTANTO IL DIP 13
DEVE ESSERE POSIZIONATO IN OFF.
ALLARME DA AUTOTEST COSTA (DIP 13 ON)
A fine apertura se il monitoraggio della costa ha esito negativo, subentra un allarme
visualizzato dal lampeggiatore che rimane acceso, e dal buzzer (se collegato) attivo
per 5 minuti, a questa condizione la chiusura del cancello non viene consentita, solo
riparando la costa e premendo uno dei comandi abilitati e' possibile ripristinare la
normale funzionalità.
FUNZIONAMENTO AD UOMO PRESENTE IN CASO DI GUASTO DELLE SICUREZZE
Se la costa è guasta o impegnata per più di 5 secondi, o se la fotocellula è guasta o
impegnata per più di 60 secondi, i comandi K BUTTON e PEDONALE funzioneranno
solo ad uomo presente.
La segnalazione dell'attivazione di questo funzionamento è data dal led di programmazione
che lampeggia.
Con questo funzionamento viene consentita l'apertura o la chiusura solo mantenendo
premuti i pulsanti di comando. Il comando radio e la chiusura automatica vengono esclusi
in quanto il loro funzionamento non è consentito dalle norme.
Al ripristino del contatto delle sicurezze, dopo 1 secondo viene automaticamente
riabilitato il funzionamento automatico o passo passo e quindi anche il radiocomando e
la chiusura automatica riprendono a funzionare.
Nota 1: durante questo funzionamento in caso di guasto alle coste (oppure fotocellule) le
Durante il funzionamento a uomo presente tenere premuto K BUTTON o PED. BUTTON
per l'intera manovra fino allo spegnimento dei relativi led motori (DL3 - DL5 apertura
12Vdc
totale M2 - M1 - pedonale DL5 - DL4 - DL6 chiusura totale M2 - M1 - pedonale DL6) o
Mors. del lampeggiante dove presente.
D-
La manovra a uomo presente è esclusivamente una manovra di emergenza che
deve essere effettuata per brevi periodi e con la sicurezza visiva del movimento
dell'automatismo. Appena possibile le protezioni guaste devono essere ripristinate
per un corretto funzionamento.
LAMPEGGIATORE
N.B.: Questo quadro elettronico può alimentare SOLO LAMPEGGIATORI CON
CIRCUITO LAMPEGGIANTE (ACG7059) con lampade da 40W massimo.
FUNZIONE PRE-LAMPEGGIO
DIP 5 - OFF => il motore, il lampeggiatore ed il buzzer partono contemporaneamente.
DIP 5 - ON => il lampeggiatore ed il buzzer partono 3 secondi prima del motore.
BUZZER (Opzionale) (COM-BUZZER)
Collegamento segnalatore sonoro (12Vdc max 200 mA).
Durante l'apertura e la chiusura il buzzer darà un segnale sonoro intermittente. Nei casi
