RIB R50 Mode D'emploi page 15

INSTALLATION R50
C
ONTROLE PRE-INSTALLATION
Le portail à battant doit être solidement fixé aux cardans des colonnes,
ne doit pas flechir pendant le mouvement et doit pouvoir manoeuvrer
sans effort. Le terrain sur lequel se déplace le roues du R50 doit être
compact, non friable et avec une très faible pente.
Il est impératif d'uniformiser les caractéristiques du portail avec
les normes et les lois en vigueur. La porte peut être automatisée
seulement si elle est en bon état et qu'elle est conforme à la norme
EN 12604.
- Le vantail ne doit pas comporter de portillon intégré. Dans le cas
contraire, il sera opportun de prendre les précautions décrites au point
5.4.1 de la EN 12453 (interdire, par le biais d'un contact raccordé aux
bornes adaptées de la platine électronique, la mise en marche de
l'automatisme si le portillon est ouvert).
- Ne pas générer de zone d'écrasement (par exemple entre le vantail
ouvert et la cloture).
- Il ne devra y avoir aucun arrêt mécanique au-dessus du portail, étant
donné que les arrêts mécaniques ne sont pas suffisamment sûrs.
I
NSTALLATION R50
Le sol doit être compact et ne pas présenter des dénivellements
importants, tout au moins dans la zone d'évolution des roues.

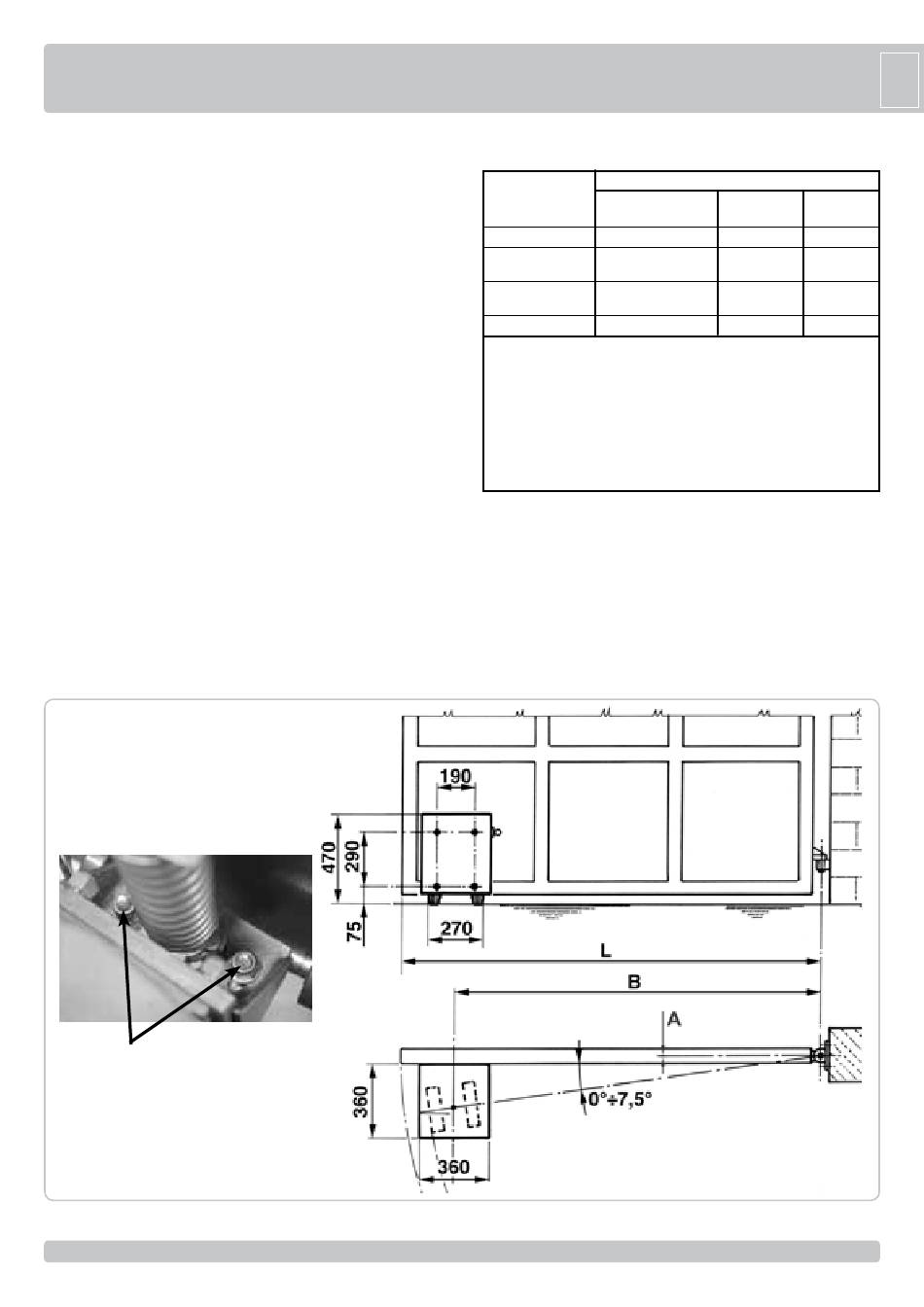

Positionner le portail à moitié de la course, fixez la plaque porte-
réducteur à l'extrémité du vantail de façon à ce que les roues reposent
sur le sol.
Pour cela, percez quatre trous de 6,5 mm de diamètre dans le vantail et
filetez-les avec un taraud M8. Insérez ensuite quatre vis M8 et serrez-
les à l'aide d'une clé n° 13.
Otez ensuite la goupille élastique qui empêche le coulissement des
roues (Fig. 6).
Si les roues motrices patinent pendant leur parcours, tournez les
D
Parties à installer conformément à la norme EN12453
TYPE DE COMMANDE
Personne expertes
(au dehors d'une zone publique*)
homme presente
impulsion en vue
(es. capteur)
impulsion hors de vue
(es. boîtier de commande)
automatique
* example typique: fermetures qui n'ont pas d'accès à un chemin public
A: Touche de commande à homme present (à action maintenue), code ACG2013.
B: Sélecteur à clef à homme mort, code ACG1010.
C: Réglage de la puissance du moteur.
D: B arre palpeuse et/ou autres dispositifs de limitation des forces dans les limites de
la norme EN12453- appendice A.
E: C ellules photo-électriques, code ACG8026 (Appliquer chaque 60÷70 cm pour
toute la taille de la colonne de la porte jusqu'à un maximum de 2,5 m - EN 12445
point 7.3.2.1).
colliers de réglage du ressort dans le sens des aiguilles d'une montre
pour augmenter la pression exercée sur le sol.
Afin d'éviter que les roues ne se détériorent pendant le mouvement,
desserrez les écrous (D) à l'aide d'une clé n° 13 et inclinez les roues du
motoréducteur de façon à ce que l'axe des roues caoutchoutées passe
par le centre du gond du vantail.
L'inclinaison des roues peut varier de 0° à 7,5°. Resserrez ensuite les
écrous.
Le R50 est livré avec deux fins de course blindés et étanches, qui
peuvent être utilisés pour délimiter électriquement la course du portail.
Le montage de ces fins de course est à discrétion de l'installateur.
B min [m] = (0,205+A) / 0,12
B [m]
Temps d'ouverture [sec] = 7,85 x L
15
15
USAGE DE LA FERMETURE
Personne expertes Usage illimité
(zone publique)
A B
C ou E C ou E
C ou E C et D, ou E
C et D, ou E C et D, ou E
= 0,9 x L
F
non possible
C et D, ou E
C et D, ou E
C et D, ou E
3
