RIB R50 Mode D'emploi page 6

I
A

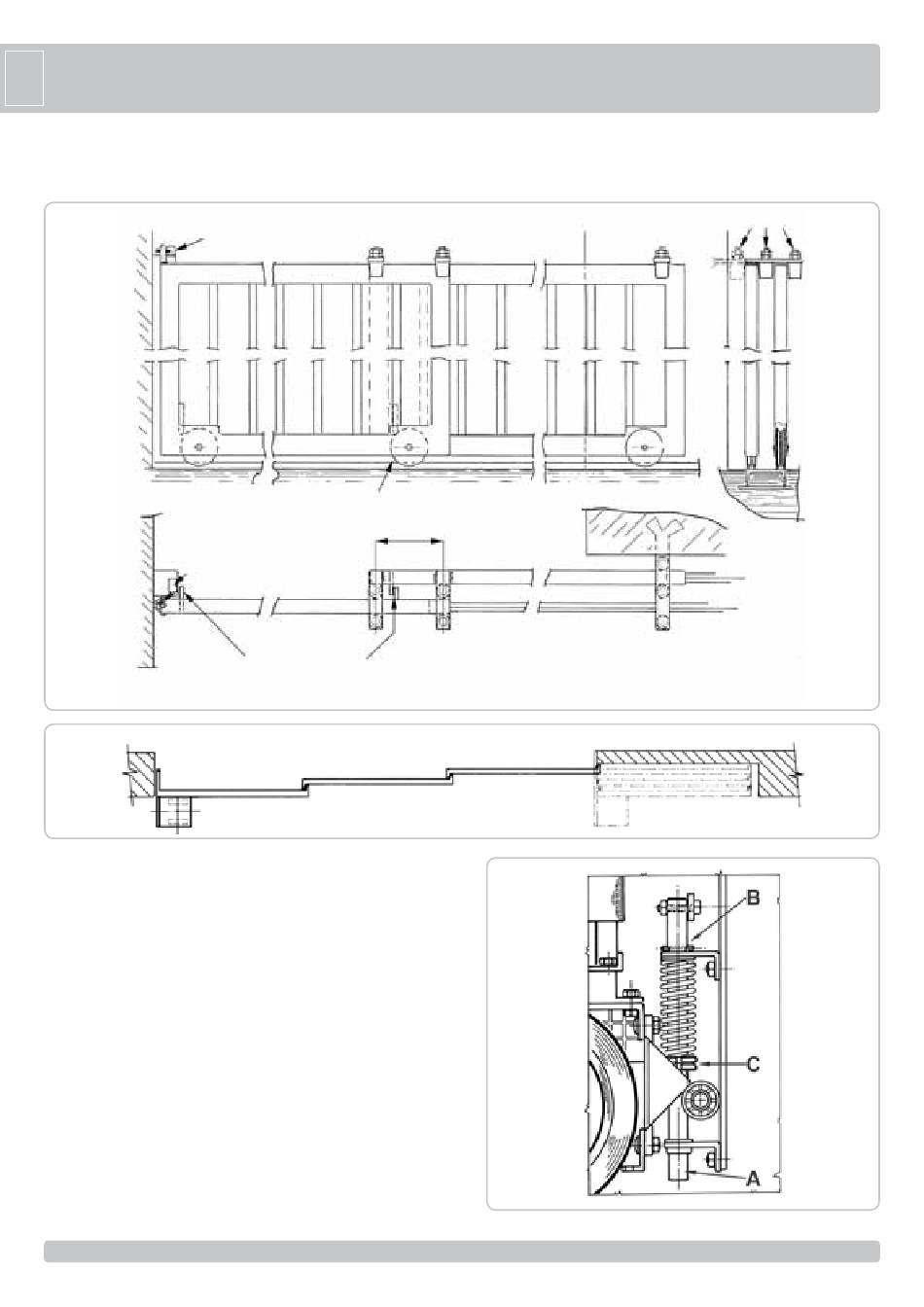

PPLICAZIONE DELL'R50 A PORTONE CON PIÙ ANTE SCORREVOLI
In questo caso l'R50 dovrà essere montato sulla prima anta
Interno
Finecorsa
Box
Esterno
S
BLOCCO DI EMERGENZA
Da effettuare dopo aver tolto l'alimentazione elettrica al motore.
In caso di mancanza di energia elettrica sollevare la maniglia laterale
per ottenere il sollevamento delle ruote dal terreno.
Per poter eseguire in modo sicuro la movimentazione manuale dell'anta
occorre verificare che:
- sull'anta siano presenti maniglie idonee;
- tali maniglie siano posizionate in modo da non creare punti di pericolo
durante il loro utilizzo;
- lo sforzo manuale per muovere l'anta non superi i 225N per i cancelli
posti su siti privati ed i 390N per i cancelli posti su siti commerciali
ed industriali (valori indicati nel punto 5.3.5 della norma EN 12453).
A
: Asta con corsa max 6 cm (sollecitazioni di buche o dislivello del
pavimento).
B
: Spina elastica da rimuovere a fissaggio ultimato per liberare la
molla.
C
: Ghiere di registrazione molla.
Finecorsa
Ruote Ø120
Fermo meccanico
250
6
6
Olive
Box
Guida
4
5
6
