RIB RX MASTER Wi-Fi Mode D'emploi

RIB RX MASTER Wi-Fi Mode D'emploi

Fiche de gestion système sans fils
Masquer les pouces

Publicité

Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

Télécharger ce manuel
RX MASTER Wi-Fi

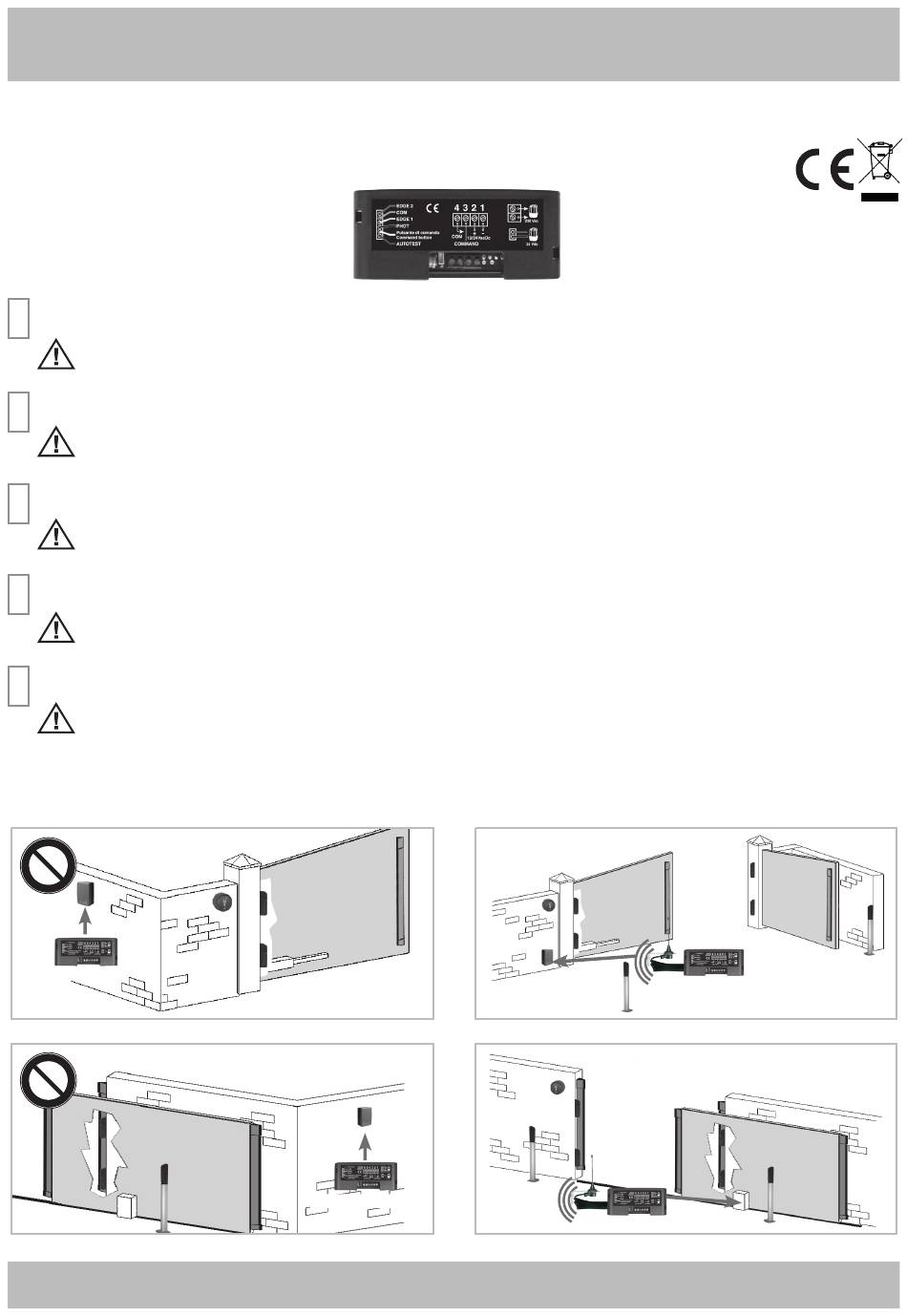

SCHEDA DI GESTIONE SISTEMA SENZA FILI
I
NON POSIZIONARE DIETRO A MURI, PANNELLI METALLICI O ALTRI TIPI DI OSTACOLI CHE POSSANO IMPEDIRE LA COMUNICAZIONE
RADIO CON I DISPOSITIVI NOVA Wi-Fi, CMO Wi-Fi E VERTIGO Wi-Fi.
FICHE DE GESTION SYSTÈME SANS FILS
F
NE LES POSITIONNEZ DONC PAS DERRIÈRE DES MURS, PANNEAUX MÉTALLIQUES, OU AUTRES TYPES D'OBSTACLES QUI
POURRAIENT COMPROMETTRE LA TRANSMISSION RADIO AVEC LES DISPOSITIFS NOVA Wi-Fi, CMO Wi-Fi ET VERTIGO Wi-Fi.
RECEIVER CARD TO MANAGE WIRELESS SYSTEM
G
B
DO NOT INSTALL IT BEHIND WALLS, METAL FRAMES OR PANELS, OR OTHER KIND OF OBSTACLES THAT COULD PREVENT THE
PROPER RADIO COMMUNICATION WITH NOVA Wi-Fi, CMO Wi-Fi AND VERTIGO Wi-Fi ACCESSORIES.
KARTE FÜR DEN BETRIEB DES SYSTEMS OHNE KABEL
D
NICHT INSTALLIEREN HINTER MAUERN, METALLPLATTEN ODER ANDERE ARTEN VON HINDERNISSEN, DIE DEN FUNKVERKEHR MIT
NOVA Wi-Fi, CMO Wi-Fi UND VERTIGO Wi-Fi ZUBEHÖR BEEINTRÄCHTIGEN KÖNNEN.
FICHA DE GESTION DE SISTEMA SIN CABLES
E
S
NO LO DEBEN INSTALAR EN UN LUGAR DETRÁS DE LAS PAREDES, DE PANELES DE METAL O DE OTRO TIPO DE OBSTÁCULOS QUE
PUEDAN IMPEDIR LA COMUNICACIÓN POR RADIO CON LOS ACCESSORIOS DE SEGURIDAD NOVA Wi-Fi, CMO Wi-Fi Y VERTIGO Wi-Fi.
NO - NEIN !
RX MASTER Wi-Fi
NO - NEIN !
ITALIANO pag. 02 / FRANÇAIS pag. 10 / ENGLISH page 18 / DEUTSCH pag. 26 / ESPAÑOL pag. 34
SI - OUI - YES - JA !
SI - OUI - YES - JA !
RX MASTER Wi-Fi
code ACG6152
fw 01_04_13
hw 09_2014
RX MASTER Wi-Fi
RX MASTER Wi-Fi

Publicité

loading

Manuels Connexes pour RIB RX MASTER Wi-Fi

Sommaire des Matières pour RIB RX MASTER Wi-Fi

  • Page 1 RX MASTER Wi-Fi code ACG6152 fw 01_04_13 hw 09_2014 SCHEDA DI GESTIONE SISTEMA SENZA FILI NON POSIZIONARE DIETRO A MURI, PANNELLI METALLICI O ALTRI TIPI DI OSTACOLI CHE POSSANO IMPEDIRE LA COMUNICAZIONE RADIO CON I DISPOSITIVI NOVA Wi-Fi, CMO Wi-Fi E VERTIGO Wi-Fi.
  • Page 2 AUTOTEST è un dispositivo di protezione PL “c” Categoria 2. RX MASTER Wi-Fi può gestire fino a 6 sicurezze (NOVA Wi-Fi + VERTIGO Wi-Fi + CMO RX MASTER Wi-Fi gestisce fotocellule NOVA Wi-Fi e coste CMO Wi-Fi fissate anche Wi-Fi) simultaneamente.
  • Page 3 ATTENZIONE: Se viene tolta l’alimentazione del RX MASTER Wi-Fi per un periodo di tempo prolungato le coste CMO Wi-Fi, le fotocellule NOVA Wi-Fi e le fotocellule VERTIGO Wi-Fi esauriranno più velocemente del normale la carica delle loro batterie. Tenere i RX MASTER Wi-Fi sempre correttamente alimentati per garantire la durata di 3 anni delle batterie.
  • Page 4 - l’uscita EDGE 1 abilita le coste memorizzate nelle posizioni da 1 a 6 - l’uscita EDGE 2 non è abilitata. ATTENZIONE: dopo lo spostamento del ponticello con RX MASTER Wi-Fi alimentato, premere per 7 volte il pulsantino S1 per rendere operativa la modifica della...
  • Page 5 - Togliere tensione al quadro di comando dell’automazione. NOTA: l’apertura del cancello avviene circa 2 secondi dopo che si è dato un comando da pulsante. Questo per consentire alla scheda RX MASTER Wi-Fi di verificare la presenza ed il corretto funzionamento delle sicurezze memorizzate.
  • Page 6 Per eseguire la memorizzazione seguire la seguente procedura: - Premere il tasto PROG RX che si trova su RX MASTER Wi-Fi => il LED EDGE PHOT 1 si accende rosso lampeggiando per 1 minuto (tempo utile per ANTENNA 868MHz eseguire la memorizzazione).
  • Page 7 - Premere il tastino PROG TX su NOVA Wi-Fi o CMO Wi-Fi per riattivare il funzionamento del RX MASTER Wi-Fi. - Il buzzer a bordo di RX MASTER Wi-Fi si spegnerà e i led DL1-DL2- DL3 (se era in allarme) si accenderanno. Il LED EDGE PHOT riferito alla sicurezza a cui sono state sostituite le batterie si spegnerà.
  • Page 8 Se la segnalazione persiste, controllare il valore delle batterie e se non idoneo, sostituitele. Tutti i led della scheda RX MASTER Wi-Fi sono spenti Verificare la presenza di 12 o 24 Vac/dc ai morsetti di alimentazione del RX MASTER Wi-Fi Durante la memorizzazione delle sicurezze il buzzer suona per 3/5 secondi Si è...
  • Page 9 Le SYSTEME Wi-Fi est conforme à la norme EN 13849-2:2015 et est un dispositif SECURITES de protection PL “c” de Catégorie 2 si associé à une armoire électronique avec RX MASTER Wi-Fi peut gérer jusqu’à 6 sécurités (NOVA Wi-Fi + VERTIGO Wi-Fi + CMO AUTOTEST. Wi-Fi) simultanément.
  • Page 10 RX MASTER Wi-Fi et l’autonomie des batteries de ces accessoires peut être réduite à moins d’un an. ATTENTION: Si on commande en même temps 2 RX MASTER Wi-Fi installés à moins de 20 m de distance entre eux, leurs signals de contrôle et vérification des sécurités installées peuvent se superposer et activer l’alerte.
  • Page 11 - LAYOUT LED EDGE PHOT BUZZER 12/24V ac/dc 4 3 2 1 Contact de commande Alimentation 12/24V ac/dc d’ouverture totale 12/24V ac/dc K.BUTTON COM-START/K BUTT J1 => CONNECTEUR POUR RACCORDEMENTS AU TABLEAU ÉLECTRONIQUES ATTENTION: après avoir déplacé le cavalier avec MASTER OS Wi-Fi activé, appuyez sur le Fil vert =>...
  • Page 12 - Débrancher le tableau électroniques de l’automatisme. NOTE: l’ouverture du portail se produit environ 2 secondes après qu’il a donné une commande sur le bouton. C’es pour permettre à la fiche RX MASTER Wi-Fi de vérifier la présence et le correct fonctionnement des sûretés mémorisées.
  • Page 13 MICROINTERRUPTEUR ACTIVE EN UTILISANT L’ETIQUETTE FOURNIE A CET EFFET SUR L’EXTERIEUR DE CHAQUE BOITIER. - Vérifier que la LED EDGE PHOT 3 présente sur RX MASTER Wi-Fi clignote vert et que la L’étiquette sert à identifier rapidement la sécurité qui nécessite une intervention.
  • Page 14 - Le buzzer de la RX MASTER Wi-Fi s’éteindra et les LED DL1, DL2, DL3 (si en alarme) s’allumeront. La LED EDGE PHOT correspondant à la sécurité dont les piles ont été remplacées s’éteindra. L’automatisme est prêt à repartir en toute sécurité.
  • Page 15 Le portail ne se mouve pas, le vibreur sonore émet un ton alterné pour 1 minute, et un des Si on commande en même temps 2 RX MASTER Wi-Fi installés à moins de 20 m de distance LED EDGE PHOT clignote vert-rouge entre eux, leurs signals de contrôle et vérification des sécurités installées peuvent se...
  • Page 16 SOUND SIGNALS RX MASTER Wi-Fi has a buzzer which signals installation phases, a warning if the batteries REFERENCE STANDARDS FOR AUTOMATIC DOORS AND GATES are low or exhausted, an alarm in case of failure of one of the safety devices.
  • Page 17 WARNING: If you remove the power of the RX MASTER Wi-Fi for a long time, the CMO Wi-Fi safety strips, the NOVA Wi-Fi photocells and the VERTIGO Wi-Fi photocells will exhaust faster than normal the charging of their batteries. Keep the RX MASTER Wi-Fi always properly fed to ensure a period of three years for the batteries-life.
  • Page 18 - EDGE 1 output enables the safety strips stored from 1 to 6 positions - EDGE 2 output is not enabled. WARNING: after moving the jumper with RX MASTER Wi-Fi powered, press the S1 button fot 7 times to activate the change of the position of JP2 jumper.
  • Page 19 - Turn off power to the control panel. NOTE: The opening of the gate occurs 2 seconds after a command. That is done to allow to RX MASTER Wi-Fi card to verify the correct functioning of the safety devices. 120/230V ac...
  • Page 20 ON position. Use the following procedure for memorization: - Push the button PROG RX on the RX MASTER Wi-Fi => LED EDGE PHOT 1 flashes red To get the system working properly it is necessary that between MASTER and for 1 minute (the time provided for memorization).
  • Page 21 ATTENTION: Place the DIP EDGE PHOT paired to the deleted safety device in OFF, then Wi-Fi does not sound, DIP 3 is OFF on the RX MASTER Wi-Fi (safety not enabled). Turn it ON. scan all LEDs EDGE PHOT pushing the button PROG. RX 6 times.
  • Page 22 The buzzer does not sound when the batteries are removed from the strip Ensure that the DIP on the RX MASTER Wi-Fi corresponding to the strip is in the ON position The door does not open or close and one of the EDGE PHOT LED emits a steady green light - Photocell is not aligned or it is engaged.
  • Page 23 TONSIGNALE NORMEN FÜR AUTOMATISCHE TORE UND TÜREN RX MASTER Wi-Fi verfügt über einen Summer zur Signalisierung der Installationsphasen Der Installateur muss sicherstellen, dass das Wi-Fi System gemäß der Norm EN und Warnung, wenn Batterien leer sind, oder dient als Alarm für den Fall, dass die Geräte 12453:2017 Punkt 5.1.2 an die elektronische Schalttafel angeschlossen ist und in der Lage...
  • Page 24 WARNUNG: Wenn die Speisung des RX MASTER Wi-Fi für eine lange Zeit entfernt wird, leeren die Kontaktleisten CMO Wi-Fi, die Fotozellen NOVA Wi-Fi und die Fotozellen VERTIGO Wi-Fi schneller als die normale Aufladung ihrer Batterien. Halten die RX MASTER Wi-Fi immer richtig ernährt, die Batterien sorgen für einen Zeitraum von drei Jahren.
  • Page 25 - EDGE 1 Ausgang den Kontaktleisten in den Positionen von 1 bis 6 gespeichert aktiv. - EDGE 2 Ausgang ist nicht aktiviert. ACHTUNG: nach dem Verschieben der Jumper mit RX MASTER Wi-Fi aktiviert ist, drücken Sie die S1 Taste 7 Mal zu aktivieren die Veränderung der Position der Jumper...
  • Page 26 Falls nicht vorhanden, verbinden Sie eine T 200 mA träge Sicherung in Reihe schalten auf der MASTER Stromversorgung. - Stromversorgung zur Automatik-Schalttafel abschalten. HINWEIS: Die Öffnung des Tores wird etwa 2 Sekunden, nachdem man ein Button gab. Dies ist es, die RX MASTER Wi-Fi für die Sicherheit und das reibungslose Funktionieren des Gedächtnisses zu überprüfen.
  • Page 27 Stück elektrischen Draht ausgestattet, der als Antenne fungiert und an die Klemme J8 dem RX MASTER Wi-Fi blinkt die LED EDGE PHOT 1 rot auf und wechselt nach grün und angeschlossen wird. Falls es nötig ist, das Funksignal zu verbessern (etwa wenn RX MASTER...
  • Page 28 Sie die Antenne so, dass sie sich im „Sichtbereich“ aller Sicherungen befindet. - Tauschen Sie die Batterien aus und achten Sie dabei auf die richtige Polarität. - Taste PROG TX auf dem NOVA Wi-Fi oder CMO Wi-Fi drücken, um den RX MASTER Wi-Fi zurückzusetzen.
  • Page 29 ÜBERPRÜFUNG Das Tor bewegt sich nicht, gibt der Summer einen Ton abwechselnd für 1 Minute, und einer Wenn sie gleichzeitig gesteuert werden 2 RX MASTER Wi-Fi in einem Abstand von weniger als der EDGE PHOT-LED blinkt red/grün. 20 m voneinander installiert ist, kann ihre Signale zur Kontrolle und Sicherheitseinrichtungen installiert überlappen sich dabei den Alarm aktivieren.
  • Page 30 SEÑALIZACIONES ACÚSTICAS REFERENCIAS NORMATIVAS PARA PUERTAS Y CANCELAS RX MASTER Wi-Fi posee un buzzer que indica las fases de instalación y el estado de AUTOMÁTICAS atención, en caso de baterías casi descargadas y descargadas, o el estado de alarma, en El instalador debe asegurarse de que el SISTEMA Wi-fi está...
  • Page 31 ATENCIÓN: Si dos RX MASTER Wi-Fi, instalados a una distancia de 20 metros el uno del otro, se actionan a la vez, las señales de comunicación y comprobación, con los accesorios, pueden sobreponerse e interferir entre sí, actionando el alarma en todo el sistema.
  • Page 32 COM-K BUTT/START K.BUTTON J1 => ¡ATENCIÓN! después de mover el puente en RX MASTER Wi-Fi encendido, pulse el botón CONECTOR PARA CONEXIONES AL CUADRO DE MANDO A LAS ENTRADAS DE LAS SEGURIDADES S1 7 veces para activar el cambio de la posición de JP2.
  • Page 33 - Quite la tensión del cuadro de mando de la automatización. NOTA: El apertura del porton occurre 2 segundos despues haber recibido un commando de la pulsadora. Esto occurre para permitir a la tarjeta RX MASTER Wi-Fi de averiguar la presencia y el funcionamiento correcto de los accessorios de seguridad memorizados.
  • Page 34 - Identifique el dispositivo instalado con el correspondiente adhesivo numerado (véase apartado F - IDENTIFICACIÓN DE LAS SEGURIDADES Wi-Fi). - Sobre la tarjeta RX MASTER Wi-Fi coloque en posición ON el DIP relativo a la seguridad recién incorporada. - Vuelva a dar tensión a la puerta.
  • Page 35 Cuando las baterías casi descargadas alcanzan los 2,3V para NOVA Wi-Fi/VERTIGO Wi-Fi - ALIMENTACIÓN 12/24 Vac/dc y 3V para CMO Wi-Fi, estos dispositivos señala vía radio a RX MASTER Wi-Fi el estado de - TENSIÓN APLICABLE AL BORNE J4 120/220/230V 50/60Hz batería casi descargada, y activa el BUZZER con un tono cada 3 segundos durante 1 minuto.
  • Page 36 La puerta no se mueve, el “buzzer” emite un tono alternado durante 1 minuto, y uno de los Si dos RX MASTER Wi-Fi, instalados a una distancia de 20 metros el uno del otro, se LED EDGE PHOT parpadea rojo/verde.
  • Page 39 ITALIANO RAEE - Informazione agli utilizzatori Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è...
  • Page 40 DICHIARAZIONE DI CONFORMITÁ - DECLARATION OF COMPLIANCE - DÉCLARATION DE CONFORMITÉ - ÜBEREINSTIMMNUGSERKLÄRUNG - DECLARACIÓN DE CONFORMIDAD DFM Automazione Snc - V.le delle Industrie 16/C - 20040 Cambiago (Milano) - Italia Tel. +39 (0) 2 95345211 - Fax +39 (0) 2 95345066 - info@dfmautomazione.it - www.dfmautomazione.it Apparecchio modello : Oggetto della dichiarazione : RX MASTER...
