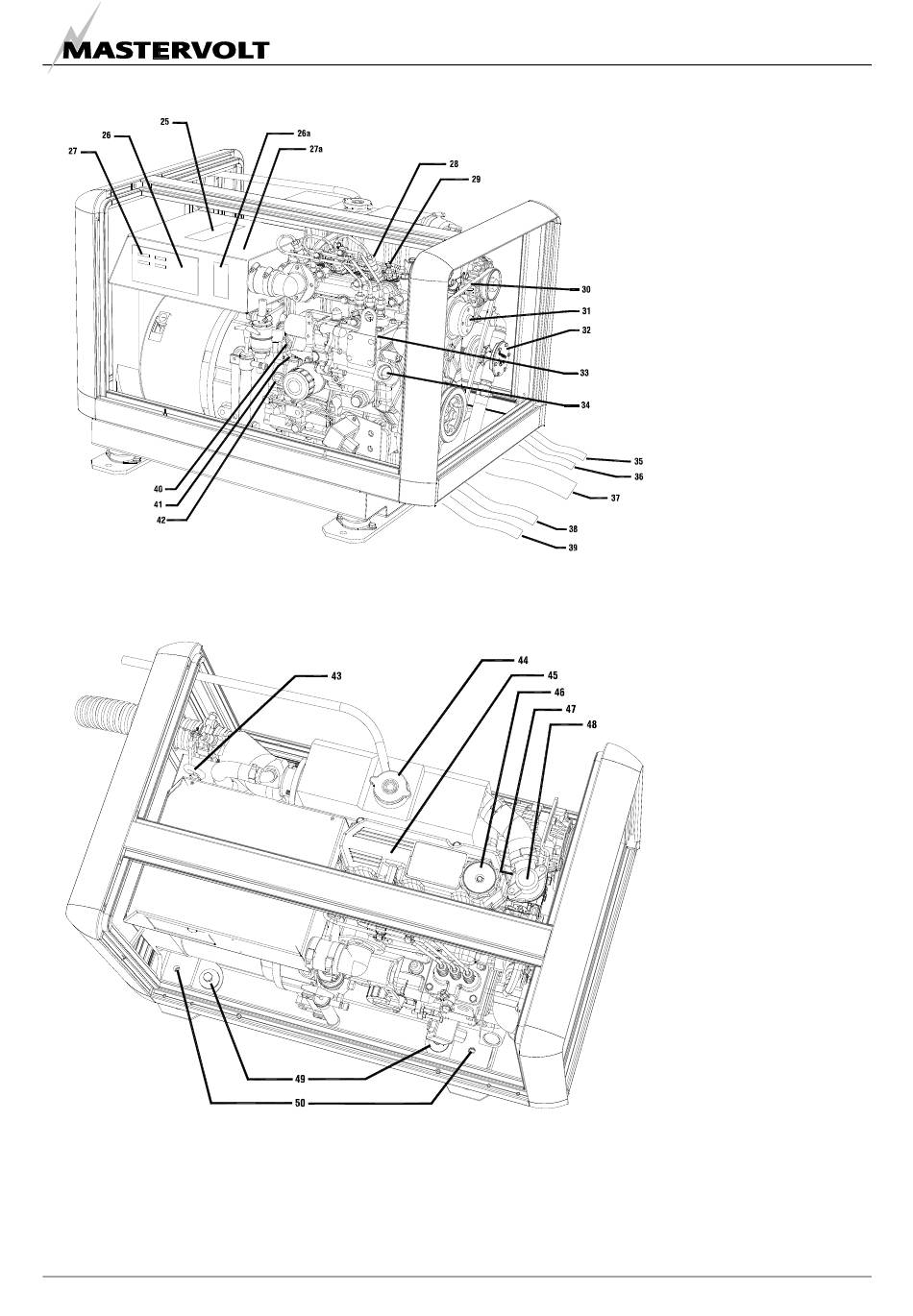

Fig. 5: Vue arrière des composants principaux du Whisper 8 Ultra et 10 Ultra
Fig. 6: Vue de dessus des composants principaux du Whisper 8 Ultra et 10 Ultra
FR / WHISPER 8 & 10 ULTRA / Décembre 2009 / Copyright © 2009 Mastervolt
INFORMATION
25
Digital Diesel Control
(DDC)
26
Tableau de commande
26a
Plaque d'identification
27
Fusibles
27a
Elément du filtre à air
28
Injecteur carburant (3x)
29
Bougie de préchauffage
(3x)
30
Courroie
31
Pompe liquide de
refroidissement moteur
32
Pompe eau usée
33
Numéro de série moteur
34
Bouchon de remplissage
huile-moteur
35
Connexion batterie -
36
Connexion batterie +
37
Entrée eau usée
38
Entrée carburant
39
Sortie carburant
40
Bouchon de purge
refroidissement
41
Thermostat pression
d'huile
42
Jauge huile-moteur
43
Anneau de levage arrière
44
Bouchon de remplissage
liquide de refroidissement
moteur
45
Cache culbuteuse
46
Bouchon de remplissage
huile-moteur
47
Sonde de température
48
Boîtier thermostat
49
Failsafe
50
Support antivibratoire
moteur
